Sistema multiusos de la prueba de la retransmisión de protección
Modelo: RELAYSTAR-7000

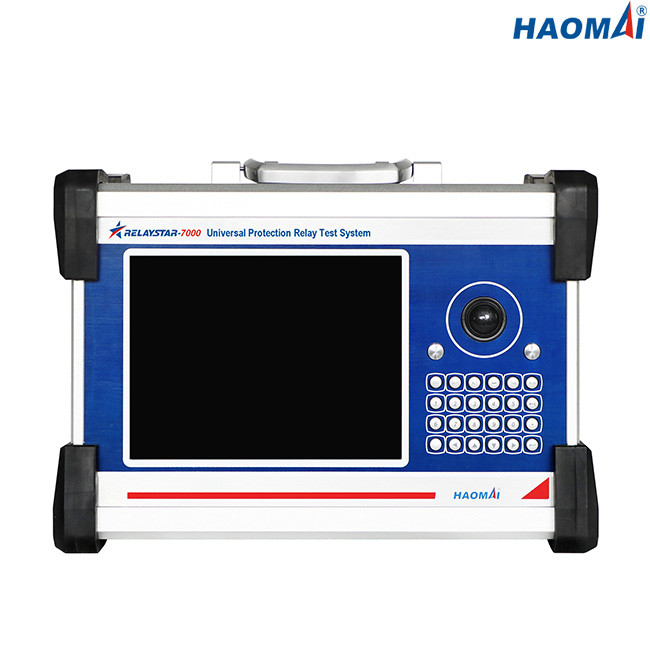

El RELAYSTAR-7000 es un sistema portátil multiusos y del campo de protección de la retransmisión de la prueba. La unidad se actúa vía la PC industrial incorporada con la pantalla táctil, el telclado numérico y el ratón de TFT LCD de 9,7 pulgadas, que permite que el usuario realice la prueba manual, de estado estacionario y dinámica de manera rápida y fácil. Las pruebas, y los resultados de la prueba, se pueden ahorrar en memoria local y transferir a un palillo de memoria USB para la transferencia de datos de prueba o imprimir informes de prueba.
Para la prueba automática llena en una PC, cada unidad RELAYSTAR-7000 viene con instalar la versión del software de RELAYSTAR. El software de RELAYSTAR se diseña para correr en una PC con el sistema operativo de Windows 10.
El RELAYSTAR-7000 es capaz de las retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador de la prueba, IEC61850 IEDs y unidad de la combinación.
Características principales
●Capaz de las retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador de la prueba, IEC61850 IEDs y unidad de la combinación
●Operación independiente usando la pantalla gráfica de alta resolución intuitiva de TFT LCD, ninguna PC requerida para actuar
●Capacidad remota de la prueba de la PC
●De gran intensidad y poder más elevado
●Supervisión integrada y grabación de la forma de onda
●El satélite dinámico de GPS sincronizó capacidad de punta a punta de la prueba
●Capacidad de la prueba IEC61850
Datos técnicos
Salidas generales de la corriente y del voltaje
| Generador actual |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Poder |
CA 6-phase (L-N): 6x450VA en 30A |
| DC (L-N): 6x120VA en 10A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~10A) |
| Resolución |
1mA |
| Generador del voltaje |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Poder |
CA 6-phase (L-N): 6x80VA en 150V |
| DC (L-N): 6x80VA en 160V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~160V) |
| Resolución |
1mV |
| Generadores generales |
Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Interfaces de comunicaciones de Ethernet
| Modo |
10/100Base-TX (10/100Mbit, de conductor doble retorcido, auto-cruce) |
| Número de puerto |
2 |
| Tipo de interfaz |
RJ45 |
| Indicación de situación |
Luces LED |
Interfaces de comunicaciones de fibra óptica
| Modo |
100Base-FX (100Mbit, de fibra óptica, lleno - duplex) |
| Número de puerto |
8 |
| Tipo de interfaz |
LC |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
1310nm |
| Distancia de transmisión |
>el 1km |
| Indicación de situación |
Luces LED |
Interfaces de los PIE3S
| Número de puerto |
9 (8 para transmitir, 1 para recibir) |
| Tipo de interfaz |
ST |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
850nm |
Entradas binarias
| Número |
8 |
| Tipo |
contacto potencial-libre o contacto ocioso (identificación automática) |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A; 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión |
corrientes y salidas del voltaje |
| Grabación |
las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
Zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
19.5kg (42,99 libras) |
| Dimensiones (W x H x D, sin la manija) |
405×295×250m m (15.94x11.61x9.84 adentro) |
Estándares de seguridad, compatibilidad electromágnetica
| EMC |
El producto se adhiere a la compatibilidad electromágnetica (EMC) 2004/108/EC directivo (CE conformar). |
| El producto se adhiere a la baja tensión 2006/95/EC directivo (CE conformar). |
| Seguridad |
IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| IEC 61010-1 |
El RELAYSTAR-7000 es una prueba portátil multiusos y del campo fijada para las retransmisiones electromecánicas, de estado sólido y por microprocesador de la prueba de protección, IEC61850 IEDs y unidad de la combinación en central eléctrica, subestación convencional o subestación elegante.
