| Lugar de origen: | China |
| Nombre de la marca: | HAOMAI |
| Certificación: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Número de modelo: | RELAYSTAR-1600 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso del caso + de la madera contrachapada de transporte |
| Tiempo de entrega: | 5-10 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 400 sistemas por mes |
| Nombre de producto: | Sistema de la prueba de la retransmisión, equipo de la prueba de la retransmisión, probador de la re | Salida actual: | 6x0… 40A |
|---|---|---|---|
| Salida del voltaje: | 6x0… 150V | Exactitud de la salida: | el ≤0.1% para la salida de la CA |
| De potencia de salida máximo: | 1x1000VA en 240A | Operación: | modo local + modo de PC |
| Resaltar: | sistema de la prueba de la retransmisión de protección 150V,sistema de la prueba de la retransmisión de protección 40A,Probador Ultraportable de la retransmisión de protección |
||

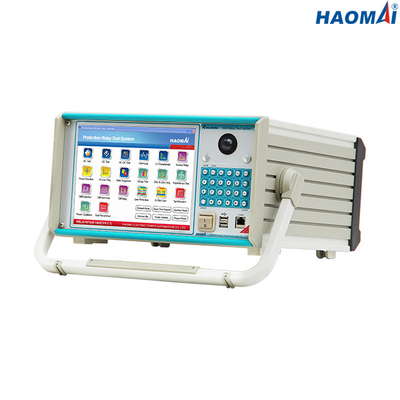

Poder más elevado sistema de la prueba de la retransmisión de protección de 6 fases
Modelo: RELAYSTAR-1600
El RELAYSTAR-1600 es prueba multiusos de la retransmisión de protección de 6 fases fijada para probar todas las generaciones y tipos de retransmisiones de protección, que pueden hacer salir la corriente de 6 fases (6x0… 40A) y el voltaje de 6 fases (6x0… 150V).
El RELAYSTAR-1600 es una elección excelente cuando usted quiere una salida más de gran intensidad y de poder (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) para las retransmisiones electromecánicas de la alto-carga de la prueba.

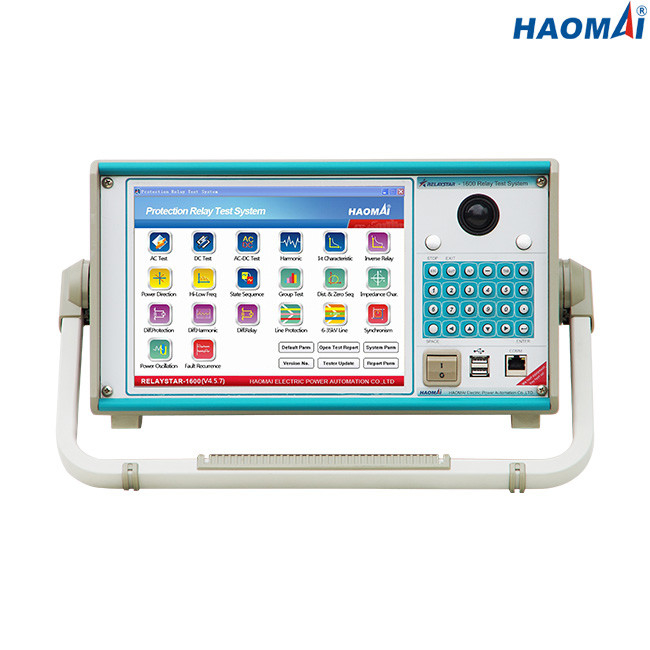

El RELAYSTAR-1600 se puede actuar sin una PC. Combina la PC industrial integrada, la pantalla a todo color de TFT LCD de 10,4 pulgadas, el ratón incorporado y el teclado para una operación local más fácil.
El poder más elevado el sistema RELAYSTAR-1600 de la prueba de la retransmisión de protección de 6 fases se puede sincronizar para realizar la prueba de punta a punta con los sistemas de la prueba asignados en diversas subestaciones con su GPS integrado.
Características principales
1) corriente 6-phase (6×40A) de + salida del voltaje 6 fases (6×150V)
2) Pantalla LCD industrial integrada de la PC with10.4-inch
3) Actúa con o sin una PC
4) Amplificadores del alto rendimiento
5) Salida de mayor potencia: 1x1000VA@240A
6) Extremo para terminar la prueba con GPS integrado
7) Software excelente de RELAYSTAR para la prueba local y remota de la PC
Datos técnicos
Generador actual
| Determinación de la gama | CA 6-phase (L-N) | 6x0… 40A |
| CA trifásica (L-N) | 3x0… 80A | |
| CA 1-phase (LL-LN) | 1x0… 240A | |
| DC (L-N) | 6x0… ±20 A | |
| Poder | CA 6-phase (L-N) | 6x300VA en 40A |
| CA trifásica (L-N) | 3x450VA en 80A | |
| CA 1-phase (LL-LN) | 1x1000VA en 240A | |
| DC (L-N) | 6x120VA en 20A | |
| Exactitud | CA: ±1mA (≤0.2A), el ≤0.1% (0.2~40A) | |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~20A) | ||
| Resolución | 1mA | |
Generador del voltaje
| Determinación de la gama | CA 6-phase (L-N) | 6x0… 150V |
| CA trifásica (L-N) | 3x0… 300V | |
| DC (L-N) | 6x0… ±175V | |
| Poder | CA 6-phase (L-N) | 6x80VA en 150V |
| CA trifásica (L-N) | 3x100VA en 300V | |
| DC (L-N) | 6x80VA en 175V | |
| Exactitud | CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~175V) | ||
| Resolución | 1mV | |
Fuente auxiliar de DC
| Gama del voltaje | 110V/220V (max.1.5A) |
| Poder | max.165VA/330VA |
Entradas binarias
| Número | 10 |
| Características entradas | contacto ocioso o contacto potencial-libre |
| Características del umbral | “0": 0~6V; “1": 12V~250V |
| Tiempo de medición del máximo | 999999.999s |
| Exactitud del tiempo | ±1ms |
| Resolución de tiempo | 1ms |
Salidas binarias
| Número | 8 |
| Tipo | contacto ocioso |
| Capacidad de la rotura | 250VAC/0.5A, 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión | corrientes y salidas del voltaje |
| Grabación | las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo | se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación | ilimitado (hasta que la memoria interna es llena) |
Generadores generales
| Frecuencia | gama: 0~1200Hz |
| exactitud:<1mhz> | |
| resolución: 0.001Hz | |
| Fase | gama: -360° ~+360° |
| exactitud: 0.1° | |
| resolución: 0.01° | |
| Armónico | orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal | modificado para requisitos particulares (CA EL 220V/230V/120V/127V±10%, 1 fase) |
| Frecuencia nominal | 50/60 herzios |
| Corriente clasificada | 10A en 230V/12A en 115V |
| Conexión | zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación | 0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento | -25… °C +70 (- °F) 13… +158 |
| Gama de humedad | humedad relativa 5… 95%, sin condensación |
| Vibración | IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso | 18kg (39,68 libras) |
| Dimensiones (W x H x D, sin la manija) | 420×360×210m m (16.54x14.17x8.27 adentro) |
| Puerto de la conexión | 2 USB2.0 puertos, 1 puerto Ethernet |
El poder más elevado el sistema RELAYSTAR-1600 de la prueba de la retransmisión de protección de 6 fases es la opción preferida para los ingenieros de pruebas en caso de que la transportabilidad excelente sea necesaria y la corriente de 6 fases hasta 40A es suficiente.
El poder más elevado el sistema RELAYSTAR-1600 de la prueba de la retransmisión de protección de 6 fases pasó el tipo prueba en el laboratorio de China KETOP acreditado debajo de ISO/IEC 17025.
El poder más elevado que la prueba de la retransmisión de protección de 6 fases fijó RELAYSTAR-1600 también está calibrado en el laboratorio de los terceros acreditado debajo de ISO/IEC 17025.
El tipo informe de prueba e informe de la calibración se muestra como abajo.
