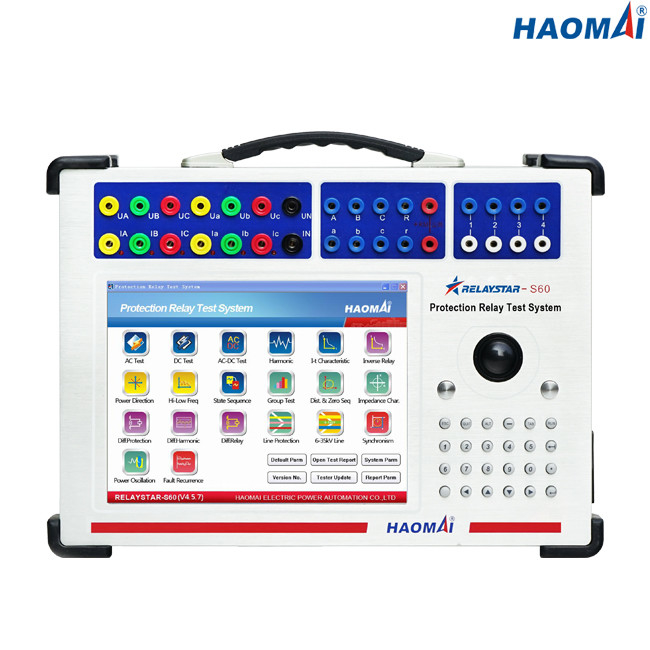

Sistema de prueba Ultraportable de la retransmisión de la Seis-fase
Modelo: RELAYSTAR-S60
El RELAYSTAR-S60 es el sistema de prueba ultra-portátil de la retransmisión de protección que entrega la prueba de la verificación del funcionamiento de retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador en sus instalaciones de funcionamiento.
El RELAYSTAR-S60 es un sistema rugoso de la prueba conveniente para probar una variedad de retransmisiones protectoras actuadas en ambientes interiores y al aire libre. El diseño ergonómico de la unidad y la disposición intuitiva del panel de control hacen ideal para los usuarios por primera vez que tienen poco o nada de entrenamiento.
Características principales:
1) corriente 6-phase (6×30A) de + salida del voltaje 6 fases (6×150V)
2) PC industrial integrada con la pantalla LCD de 10,4 pulgadas
3) La pantalla panel delantero conveniente indica voltaje activo/amplitudes y valores actuales de la fase durante la prueba
4) Prueba análoga de los dispositivos de protección 1A y 5A
5) Realice la simulación del estado y la prueba transitoria
6) Espectador y aparato de lectura de COMTRADE
7) Un peso más bajo: único 10.6kg (26,37 libras)
Datos técnicos
Generador actual
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 30A |
| CA trifásica (L-N) |
3x0… 60A |
| CA 1-phase (LL-LN) |
1x0… 180A |
| DC (L-N) |
6x0… ±10 A |
| Poder |
CA 6-phase (L-N) |
6x200VA en 30A |
| CA trifásica (L-N) |
3x300VA en 60A |
| CA 1-phase (LL-LN) |
1x600VA en 180A |
| DC (L-N) |
6x100VA en 10A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~10A) |
| Resolución |
1mA |
Generador del voltaje
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 150V |
| CA trifásica (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±160V |
| Poder |
CA 6-phase (L-N) |
6x60VA en 150V |
| CA trifásica (L-N) |
3x100VA en 300V |
| DC (L-N) |
6x60VA en 160V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~160V) |
| Resolución |
1mV |
Entradas binarias
| Número |
8 |
| Características entradas |
contacto ocioso o contacto potencial-libre |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
| Tiempo de medición máximo |
999999.999s |
| Exactitud del tiempo |
±1ms |
| Resolución de tiempo |
1ms |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A, 250VDC/0.2A |
Generadores generales
| Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (CA EL 220V/230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 115V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
10.6kg (26,37 libras) |
| Dimensiones (W x H x D, sin la manija) |
350×250×120m m (13.78x9.84x4.72 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto Ethernet |
Estándares de seguridad, compatibilidad electromágnetica
| EMC |
El producto se adhiere a la compatibilidad electromágnetica (EMC) 2004/108/EC directivo (el CE conformar) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| Seguridad |
El producto se adhiere a la baja tensión 2006/95/EC directivo (CE conformar). |
| IEC 61010-1 |
El sistema de prueba Ultraportable de la retransmisión de la Seis-fase RELAYSTAR-S60 es una elección excelente para que los ingenieros de prueba y que encargan realicen la retransmisión de protección que prueba en sitio.
El sistema de prueba Ultraportable de la retransmisión de la Seis-fase RELAYSTAR-S60 es muy conveniente llevar para los usuarios debido al estupendo-pequeño tamaño y bajar mucho el peso 10.6kg (26,37 libras).
El sistema de prueba Ultraportable de la retransmisión de la Seis-fase RELAYSTAR-S60 es capaz probar todas las generaciones y tipos de retransmisiones de protección como abajo según requisitos de ANSI/IEEE.
| ANSI/IEEE no. |
Nombre del dispositivo o de función |
| 2 |
El mirar fijamente de retraso de tiempo |
| 3 |
Comprobación o relé de seguridad |
| 7 |
retransmisión del Tarifa-de-cambio |
| 13 |
dispositivo de la Síncrono-velocidad |
| 15 |
Velocidad o frecuencia, haciendo juego el dispositivo |
| 16 |
Dispositivo de comunicación de datos |
| 18 |
Acelerando o decelerando el dispositivo |
| 21 |
Retransmisión de la distancia |
| 24 |
Voltios por la retransmisión de Hertz |
| 25 |
Dispositivo de la sincronización o del Sincronismo-control |
| 27 |
Retransmisión de Undervoltage |
| 30 |
Retransmisión de anunciador |
| 32 |
Retransmisión direccional del poder |
| 36 |
Polaridad o dispositivo polarizante del voltaje |
| 37 |
Corriente oculta o retransmisión de Underpower |
| 40 |
Retransmisión del campo |
| 44 |
Retransmisión el comenzar de la secuencia de la unidad |
| 46 |
retransmisión actual de la Reverso-fase o de la Fase-balanza |
| 47 |
Retransmisión del voltaje de la fase-secuencia |
| 48 |
Retransmisión incompleta de la secuencia |
| 50 |
Sobreintensidad de corriente o índice instantánea de retransmisión de la subida |
| 51 |
Retransmisión de la sobreintensidad de corriente del tiempo de la CA |
| 55 |
Retransmisión del factor de poder |
| 59 |
Retransmisión de la sobretensión |
| 60 |
Retransmisión del voltaje o del equilibrio actual |
| 62 |
Retransmisión de detención o de apertura de retraso de tiempo |
| 66 |
Dispositivo que hace muescas en o que activa |
| 67 |
Retransmisión direccional de la sobreintensidad de corriente de la CA |
| 68 |
Hacia fuera-de-paso o retransmisión del bloqueo |
| 69 |
Dispositivo de control permisivo |
| 74 |
Retransmisión de la alarma |
| 76 |
Retransmisión actual de DC |
| 77 |
Dispositivo de la telémetro |
| 78 |
retransmisión de medición del Fase-ángulo |
| 79 |
Retransmisión Reclosing de la CA |
| 81 |
Retransmisión de la frecuencia |
| 82 |
DC Carga-que mide Reclosing la retransmisión |
| 83 |
Retransmisión automática del control selectivo o de la transferencia |
| 85 |
Retransmisión del receptor del portador o del Piloto-alambre |
| 86 |
Retransmisión de cierre |
| 87 |
Retransmisión protectora diferenciada |
| 91 |
Retransmisión direccional del voltaje |
| 92 |
Retransmisión direccional del voltaje y del poder |
| 94 |
El disparar o retransmisión libre |
| -- |
