Sistema Ultraportable de la prueba de la retransmisión 10.6kg, 60Hz inyección secundaria Kit For Relay Testing

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HAOMAI
Certificación:	ISO9001:2015, Calibration Report
Número de modelo:	RELAYSTAR-S60

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	negotiation
Detalles de empaquetado:	Caso del caso + de la madera contrachapada de transporte
Tiempo de entrega:	10-15 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	400 sistemas por mes

Contacto

Descripción detallada del producto

Nombre de producto:	Probador de la retransmisión, equipo de la prueba de la retransmisión, sistema de la prueba de la re	Salida actual:	6x0… 30A
Salida del voltaje:	6x0… 150V	Exactitud de la salida:	el ≤0.1% para la salida de la CA
Operación:	modo local + modo de PC	Peso:	10.6kg (26,37 libras)
Alta luz:	Sistema Ultraportable de la prueba de la retransmisión , sistema de la prueba de la retransmisión 10.6kg , 60Hz inyección secundaria Kit For Relay Testing

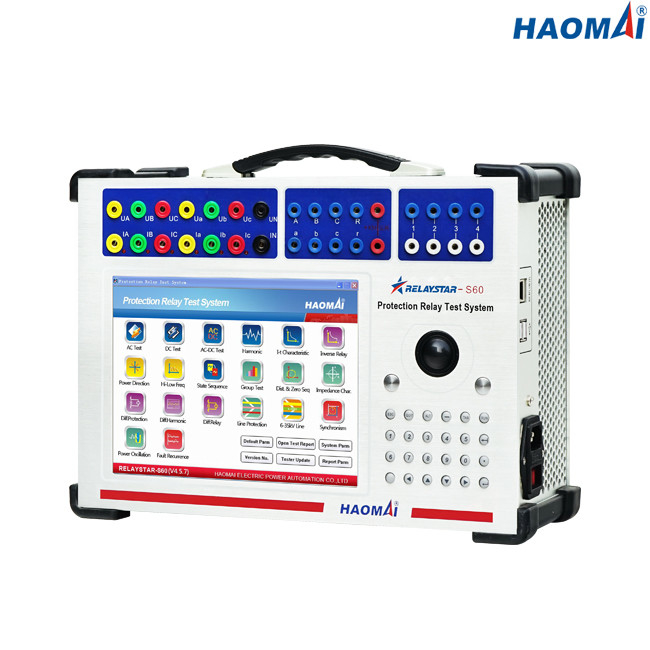

Sistema secundario Ultraportable de la prueba de la inyección de 6 fases
Modelo: RELAYSTAR-S60
El RELAYSTAR-S60 es prueba secundaria toda junta de la inyección fijada para probar una amplia variedad de retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador, y de dispositivos protectores similares. Este sistema secundario de la prueba de la inyección es capaz de realizar la calibración de la retransmisión y prueba estándar de la verificación, simulación del estado y prueba transitoria. RELAYSTAR-S60 puede entregar poder completo del VA con las cargas resistentes, inductivas y capacitivas en el grado actual máximo.
Con 12 fuentes análogas de alto nivel (seis voltajes, seis corrientes), RELAYSTAR-S60 es configurable para la prueba y el prueba-de-concepto del banco que prueban para los esquemas de retransmisión complicados.

Características principales:
1) Pequeño, rugoso y diseño ligero
2) PC industrial integrada con la pantalla LCD de 10,4 pulgadas
3) Actúe con o sin un ordenador
4) corriente 6-phase (6×30A) de + salida del voltaje 6 fases (6×150V)
5) Salida de gran intensidad: 30 amperios en 200 VA por fase
6) Frecuencia amplia de la salida
7) Software potente de RELAYSTAR para el telecontrol local y de la PC

Datos técnicos
Generador actual

Determinación de la gama	CA 6-phase (L-N)	6x0… 30A
	CA trifásica (L-N)	3x0… 60A
	CA 1-phase (LL-LN)	1x0… 180A
	DC (L-N)	6x0… ±10 A
Poder	CA 6-phase (L-N)	6x200VA en 30A
	CA trifásica (L-N)	3x300VA en 60A
	CA 1-phase (LL-LN)	1x600VA en 180A
	DC (L-N)	6x100VA en 10A
Exactitud	CA: ±1mA (≤0.2A), el ≤0.1% (0.2~30A)
Exactitud	DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~10A)
Resolución	1mA

Generador del voltaje

Determinación de la gama	CA 6-phase (L-N)	6x0… 150V
	CA trifásica (L-N)	3x0… 300V
	DC (L-N)	6x0… ±160V
Poder	CA 6-phase (L-N)	6x60VA en 150V
	CA trifásica (L-N)	3x100VA en 300V
	DC (L-N)	6x60VA en 160V
Exactitud	CA: ±2mV (0.2~2V), el ≤0.1% (2~150V)
	DC: ±10mV (0.5~5V), el ≤0.2% (5~160V)
Resolución	1mV

Entradas binarias

Número	8
Características entradas	contacto ocioso o contacto potencial-libre
Características del umbral	“0": 0~6V; “1": 12V~250V
Tiempo de medición del máximo	999999.999s
Exactitud del tiempo	±1ms
Resolución de tiempo	1ms

Salidas binarias

Número	4
Tipo	contacto ocioso
Capacidad de la rotura	250VAC/0.5A, 250VDC/0.2A

Generadores generales

Frecuencia	gama: 0~1200Hz
	exactitud:<1mhz>
	resolución: 0.001Hz
Fase	gama: -360° ~+360°
	exactitud: 0.1°
	resolución: 0.01°
Armónico	orden de la superposición: 2~24 veces
Armónico	distorsión: el ≤0.5%

Fuente de alimentación

Voltaje de entrada nominal	modificado para requisitos particulares (CA EL 220V/230V/120V±10%, 1 fase)
Frecuencia nominal	50/60 herzios
Corriente clasificada	10A en 230V/12A en 115V
Conexión	zócalo estándar de la CA (IEC 60320)

Condiciones ambientales

Temperatura de la operación	0… °C +50 (°F) +32… +122
Temperatura de almacenamiento	-25… °C +70 (- °F) 13… +158
Gama de humedad	humedad relativa 5… 95%, sin condensación
Vibración	IEC 60068-2-6 (20m/s2 en 10… 150 herzios)

Diverso

Peso	10.6kg (26,37 libras)
Dimensiones (W x H x D, sin la manija)	350×250×120m m (13.78x9.84x4.72 adentro)
Puerto de la conexión	2 USB2.0 puertos, 1 puerto Ethernet

La fase Ultraportable 6 que la prueba secundaria de la inyección fijó RELAYSTAR-S60 es una elección excelente para que los ingenieros de prueba y que encargan realicen la retransmisión de protección que prueba en sitio.

El sistema secundario Ultraportable RELAYSTAR-S60 de la prueba de la inyección de 6 fases se desarrolla y se fabrica bajo sistema registrado del ISO 9001. RELAYSTAR-S60 tiene protección perfecta. Todas las salidas de la corriente y del voltaje son completamente prueba de la sobrecarga y del cortocircuito y protegido contra señales transitorias de alto voltaje externas y sobre temperatura.
