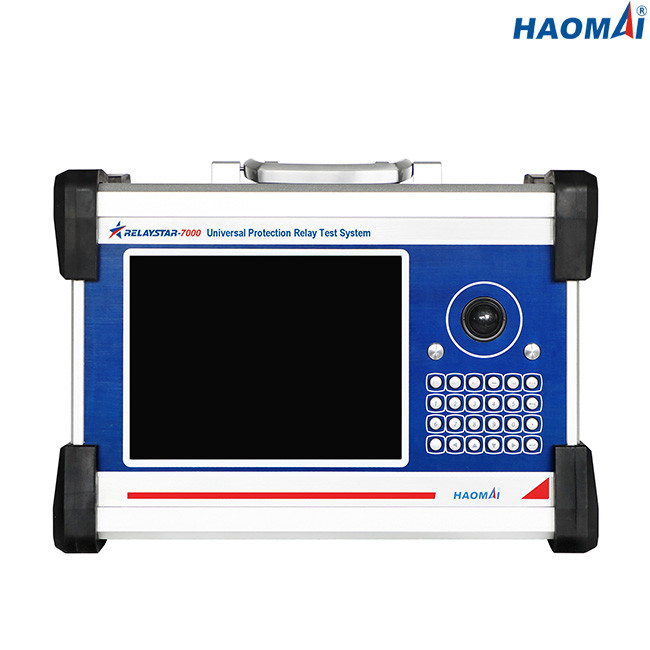

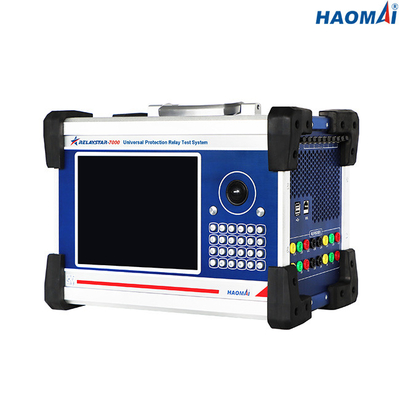

Sistema secundario universal de la prueba de la inyección
Modelo: RELAYSTAR-7000
El RELAYSTAR-7000 es el sistema secundario polifásico de la prueba de la inyección, que puede hacer salir 6 voltajes actuales de canales y de 6 canales para las retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador de la prueba.
El interfaz IEC61850 para RELAYSTAR-7000 se requiere para la retransmisión que prueba con protocolo de comunicación Ethernet-basado de la subestación.
El módulo incorporado del sincronizador de GPS permite sincroniza el comienzo de la prueba de dos unidades RELAYSTAR-7000.
Características principales
1) Prueba de toda clase de retransmisiones de protección: numérico e IEC61850 electromecánicos, de estado sólido, por microprocesador
2) Control manual con la pantalla a color
3) Simultáneamente disponible: 6 voltajes actuales de canales y de 6 canales
4) Salidas de gran intensidad: 6 x 30 A, 3 x 60 A, 1 x 180 A
5) Interfaz del protocolo IEC61850
6) USB e interfaz de Ethernet
7) Extremo para terminar la prueba con GPS o IRIG-B
8) El más de alta calidad, seguridad y confiabilidad
Datos técnicos
Salidas generales de la corriente y del voltaje
| Generador actual |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Poder |
CA 6-phase (L-N): 6x450VA en 30A |
| DC (L-N): 6x120VA en 10A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~10A) |
| Resolución |
1mA |
| Generador del voltaje |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Poder |
CA 6-phase (L-N): 6x80VA en 150V |
| DC (L-N): 6x80VA en 160V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~160V) |
| Resolución |
1mV |
| Generadores generales |
Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Interfaces de comunicaciones de Ethernet
| Modo |
10/100Base-TX (10/100Mbit, de conductor doble retorcido, auto-cruce) |
| Número de puerto |
2 |
| Tipo de interfaz |
RJ45 |
| Indicación de situación |
Luces LED |
Interfaces de comunicaciones de fibra óptica
| Modo |
100Base-FX (100Mbit, de fibra óptica, lleno - duplex) |
| Número de puerto |
8 |
| Tipo de interfaz |
LC |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
1310nm |
| Distancia de transmisión |
>el 1km |
| Indicación de situación |
Luces LED |
Interfaces de los PIE3S
| Número de puerto |
9 (8 para transmitir, 1 para recibir) |
| Tipo de interfaz |
ST |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
850nm |
Entradas binarias
| Número |
8 |
| Tipo |
contacto potencial-libre o contacto ocioso (identificación automática) |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A; 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión |
corrientes y salidas del voltaje |
| Grabación |
las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
Zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
19.5kg (42,99 libras) |
| Dimensiones (W x H x D, sin la manija) |
405×295×250m m (15.94x11.61x9.84 adentro) |
El sistema secundario universal RELAYSTAR-7000 de la prueba de la inyección es la opción preferida para los ingenieros de pruebas en caso de que sea numérico y comunicación basara protecciones e IEDs.
Simulación del GANSO del IEC 61850 de RELAYSTAR-7000A: trazado de salidas binarias a las cualidades de datos en mensajes publicados del GANSO.
La prueba secundaria universal de la inyección fijó RELAYSTAR-7000A puede publicar valores muestreados del IEC 61850 según la “pauta de la puesta en práctica para el interfaz de Digitaces a los transformadores de instrumento usando IEC 61850-9-2” del grupo de usuarios internacional del UCA
Los sistemas secundarios universales de la prueba de la inyección de HAOMAI son ampliamente utilizados en red eléctrica, producto petroquímico, metalurgia, ferrocarril, mina de carbón, los institutos de investigación y toda clase de fábricas o de empresas en grande.
