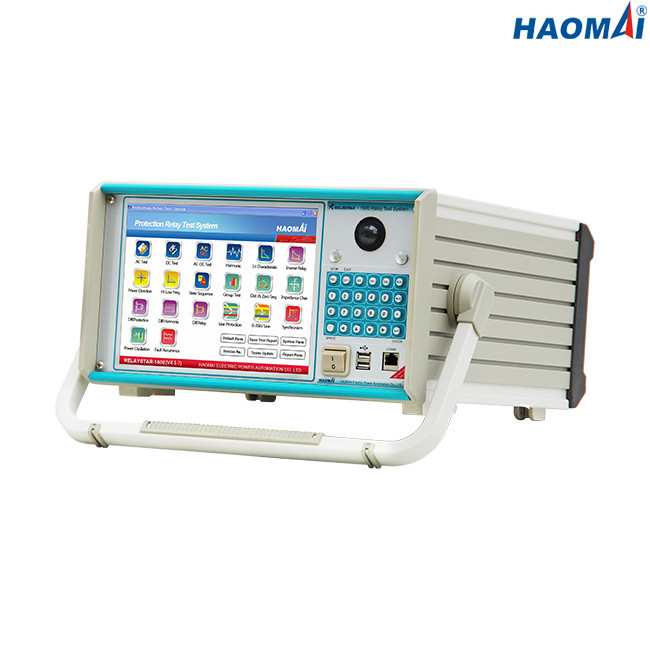

Sistema de prueba multifuncional de la retransmisión de 6 fases
Modelo: RELAYSTAR-1600
El sistema de prueba de la retransmisión de 6 fases RELAYSTAR-1600 es el sistema de prueba multifuncional con 6 canales de salida actual (6×0… 40A) y 6 canales de salida del voltaje (6×0… 150V), que tiene se piensan sobre todo para la prueba secundaria de las retransmisiones de protección. Virtualmente todos los tipos de retransmisiones de protección se pueden probar, por ejemplo las retransmisiones de protección electromecánicas, de estado sólido y por microprocesador.
El sistema de prueba multifuncional de la retransmisión de 6 fases RELAYSTAR-1600 tiene la capacidad de ser controlado manualmente por la PC industrial integrada y la pantalla a todo color de TFT LCD, que permite que el usuario realice la prueba manual, de estado estacionario y dinámica de manera rápida y fácil, así como use los módulos preestablecidos incorporados de la prueba para la mayoría de las retransmisiones populares.
El sistema de prueba multifuncional de la retransmisión de 6 fases RELAYSTAR-1600 se puede sincronizar para realizar la prueba de punta a punta con los sistemas de la prueba asignados en diversas subestaciones con su GPS integrado.
Características principales
1) corriente 6-phase (6×40A) + 6 salidas del voltaje de la fase (6×150V)
2) PC industrial integrada con la pantalla LCD de 10,4 pulgadas
3) Prueba local y prueba remota de la PC disponible
4) El poder más elevado hizo salir 1x1000VA en 240A
5) Supervisión integrada y grabación de la forma de onda
6) Realice el extremo para terminar la prueba vía GPS integrado
7) Salida aux. de DC
8) Software funcional completo de la prueba de RELAYSTAR
9) La instalación de la importación y de la exportación de RÍO
10) Creación automática del informe de prueba
Datos técnicos
Generador actual
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 40A |
| CA trifásica (L-N) |
3x0… 80A |
| CA 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 A |
| Poder |
CA 6-phase (L-N) |
6x300VA en 40A |
| CA trifásica (L-N) |
3x450VA en 80A |
| CA 1-phase (LL-LN) |
1x1000VA en 240A |
| DC (L-N) |
6x120VA en 20A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~20A) |
| Resolución |
1mA |
Generador del voltaje
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 150V |
| CA trifásica (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Poder |
CA 6-phase (L-N) |
6x80VA en 150V |
| CA trifásica (L-N) |
3x100VA en 300V |
| DC (L-N) |
6x80VA en 175V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~175V) |
| Resolución |
1mV |
Fuente auxiliar de DC
| Gama del voltaje |
110V/220V (max.1.5A) |
| Poder |
max.165VA/330VA |
Entradas binarias
| Número |
10 |
| Características entradas |
contacto ocioso o contacto potencial-libre |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
| Tiempo de medición del máximo |
999999.999s |
| Exactitud del tiempo |
±1ms |
| Resolución de tiempo |
1ms |
Salidas binarias
| Número |
8 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A, 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión |
corrientes y salidas del voltaje |
| Grabación |
las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Generadores generales
| Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (CA EL 220V/230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 115V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
18kg (39,68 libras) |
| Dimensiones (W x H x D, sin la manija) |
420×360×210m m (16.54x14.17x8.27 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto Ethernet |
El sistema de prueba multifuncional de la retransmisión de 6 fases RELAYSTAR-1600 es la herramienta potente para probar toda clase de retransmisiones de protección en centrales eléctricas o subestaciones.
