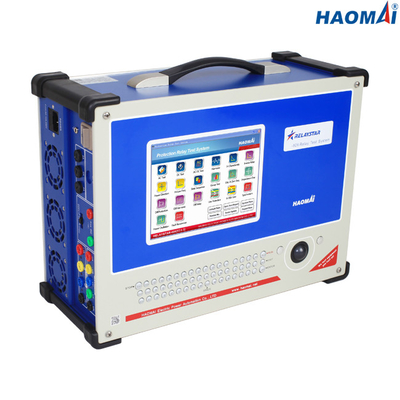

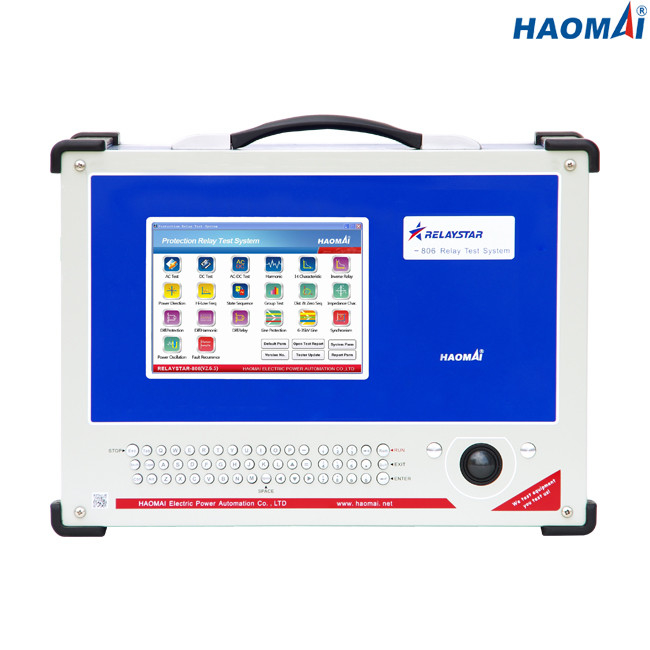

sistema trifásico de la prueba de la retransmisión de protección
Modelo: RELAYSTAR-806
El RELAYSTAR-806 es prueba toda junta de la retransmisión de protección fijada para las retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador de la prueba.
La unidad es extremadamente compacta y rugosa. El diseño incorpora el más último de tecnología de microprocesador digital moderna para alcanzar características de salida imbatibles en términos de poder, exactitud, distorsión baja, y capacidad dinámica. Esta tecnología permite que los usuarios prueben muchas diversas funciones específicas requeridas en la prueba de la retransmisión, sin la necesidad de accesorios adicionales. Todas las señales de salida digital son generadas, amplificado, e internamente controlado por los módulos inteligentes del generador, que interpretan las órdenes recibidas del panel de delante para producir una salida torcida altamente exacta, estable, y baja, independiente de la fuente del voltaje.
El RELAYSTAR-806 es capaz realizar la prueba de punta a punta vía el módulo incorporado de GPS y accesorio de la recepción.
Características principales
1) (3×40A) de + salida actual trifásica del voltaje 4 fases (4×150V)
2) PC industrial integrada con la pantalla LCD de 8 pulgadas
3) Prueba local y prueba remota de la PC disponible
4) Amplificador de potencia linear del alto rendimiento
5) Extremo para terminar la prueba con GPS integrado
6) DC aux. independiente
7) Autopretección inteligente
8) Módulos abundantes de la prueba
Datos técnicos
Generador actual
| Determinación de la gama |
CA trifásica (L-N) |
3x0… 40A |
| CA 1-phase (LL-LN) |
1x0… 120A |
| DC (L-N) |
3x… ±10A |
|
Poder
|
CA trifásica (L-N) |
3x300VA en 40A |
| CA 1-phase (LL-LN) |
1x1000VA en 120A |
| DC (L-N) |
3x120VA en 10A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~40A) |
| DC: ±5mA (0~0.5A), el ≤0.2% (0.5~10A) |
| Resolución |
1mA |
Generador del voltaje
| Determinación de la gama |
CA 4-phase (L-N) |
4x0… 150V |
| CA 1-phase (L-L) |
1x0… 300V |
| DC (L-N) |
3x… ±160V |
| Poder |
CA 4-phase (L-N) |
4x70VA en 150V |
| CA 1-phase (L-L) |
1x140VA en 300V |
| DC (L-N) |
3x80VA en 160V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0~5V), el ≤0.2% (5~160V) |
| Resolución |
1mV |
Fuente auxiliar de DC
| Gama del voltaje |
110V/220V (max.1.5A) |
| Poder |
max.165VA/330VA |
Entradas binarias
| Número |
8 |
| Características entradas |
contacto ocioso o contacto potencial-libre |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
| Tiempo de medición máximo |
999999.999s |
| Exactitud del tiempo |
±1ms |
| Resolución de tiempo |
1ms |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A, 250VDC/0.2A |
Generadores generales
| Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (CA EL 220V/230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 115V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
18kg (39,68 libras) |
| Dimensiones (W x H x D, sin la manija) |
405×300×164m m (15.94x11.81x6.46 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto Ethernet |
El diseño compacto y el alto rendimiento que el amplificador de potencia linear hace la prueba trifásica de la retransmisión de protección fijaron RELAYSTAR-806 particularmente conveniente para probar y encargar el trabajo en la distribución y sistemas industriales.
el sistema trifásico RELAYSTAR-806 de la prueba de la retransmisión de protección pasó el tipo prueba en el laboratorio de China KETOP acreditado debajo de ISO/IEC 17025.
la prueba trifásica de la retransmisión de protección fijó RELAYSTAR-806 también está calibrada en el laboratorio de los terceros acreditado debajo de ISO/IEC 17025.
El tipo informe de prueba e informe de la calibración publicado por el laboratorio se muestra como abajo.
