| Lugar de origen: | China |
| Nombre de la marca: | HAOMAI |
| Certificación: | ISO9001:2015, Type Test Report, Calibration Report |
| Número de modelo: | RELAYSTAR-7000 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso del caso + de la madera contrachapada de transporte |
| Tiempo de entrega: | 10-15 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 400 sistemas por mes |
| Nombre de producto: | Sistema de prueba de la retransmisión, equipo de la prueba de la retransmisión, probador de la retra | Salida actual: | 6x0… 30A |
|---|---|---|---|
| Salida del voltaje: | 6x0… 150V | Exactitud de la salida: | el ≤0.1% para la salida de la CA |
| Prueba del IEC 61850: | Disponible | Operación: | modo local + modo de PC |
| Resaltar: | sistema de la prueba de la retransmisión de protección 30A,Sistema de la prueba de la retransmisión de protección IEC61850,Sistema protector con varios modos de funcionamiento de la prueba de la retransmisión |
||

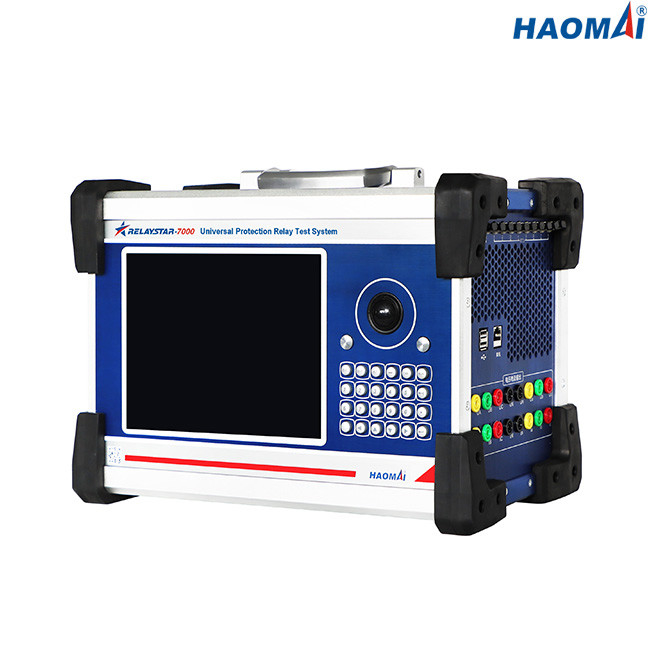

Sistema universal de la prueba de la retransmisión de protección
Modelo: RELAYSTAR-7000
El RELAYSTAR-7000 es la prueba más potente de la retransmisión de protección fijada para probar todas las generaciones y tipos de retransmisiones de protección, incluyendo los dispositivos de protección basados del IEC 61850 y combinar la unidad.
El RELAYSTAR-7000 integra el interfaz del protocolo IEC61850 para la retransmisión de prueba con la comunicación Ethernet-basada de la subestación
El RELAYSTAR-7000 se puede actuar directamente desde el panel de delante mediante una exhibición gráfica del color grande, un selector rotatorio, un telclado numérico y llaves de funcionamiento.
El puerto Ethernet permite controlar el RELAYSTAR-7000 con el software de prueba avanzado que funciona con una PC.
Características principales
●Solución de prueba versátil para las retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador, combinando la unidad e IEDs
●Exhibición de pantalla LCD grande del TFT color
●Prueba local y prueba remota de la PC disponible
●Poder de alto rendimiento
●Capacidad de estado estacionario y dinámica de la prueba
●Realice las pruebas transitorias
●Realice las pruebas de punta a punta por GPS o IRIG-B
●Interfaz del protocolo IEC61850
Datos técnicos
Salidas generales de la corriente y del voltaje
| Generador actual | Determinación de la gama | CA 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A | ||
| Poder | CA 6-phase (L-N): 6x450VA en 30A | |
| DC (L-N): 6x120VA en 10A | ||
| Exactitud | CA: ±1mA (≤0.2A), el ≤0.1% (0.2~30A) | |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~10A) | ||
| Resolución | 1mA | |
| Generador del voltaje | Determinación de la gama | CA 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V | ||
| Poder | CA 6-phase (L-N): 6x80VA en 150V | |
| DC (L-N): 6x80VA en 160V | ||
| Exactitud | CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~160V) | ||
| Resolución | 1mV | |
| Generadores generales | Frecuencia | gama: 0~1200Hz |
| exactitud:<1mhz> | ||
| resolución: 0.001Hz | ||
| Fase | gama: -360° ~+360° | |
| exactitud: 0.1° | ||
| resolución: 0.01° | ||
| Armónico | orden de la superposición: 2~24 veces | |
| distorsión: el ≤0.5% |
Interfaces de comunicaciones de Ethernet
| Modo | 10/100Base-TX (10/100Mbit, de conductor doble retorcido, auto-cruce) |
| Número de puerto | 2 |
| Tipo de interfaz | RJ45 |
| Indicación de situación | Luces LED |
Interfaces de comunicaciones de fibra óptica
| Modo | 100Base-FX (100Mbit, de fibra óptica, lleno - duplex) |
| Número de puerto | 8 |
| Tipo de interfaz | LC |
| Tipo de la fibra | los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda | 1310nm |
| Distancia de transmisión | >el 1km |
| Indicación de situación | Luces LED |
Interfaces de los PIE3S
| Número de puerto | 9 (8 para transmitir, 1 para recibir) |
| Tipo de interfaz | ST |
| Tipo de la fibra | los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda | 850nm |
Entradas binarias
| Número | 8 |
| Tipo | contacto potencial-libre o contacto ocioso (identificación automática) |
| Características del umbral | “0": 0~6V; “1": 12V~250V |
Salidas binarias
| Número | 4 |
| Tipo | contacto ocioso |
| Capacidad de la rotura | 250VAC/0.5A; 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión | corrientes y salidas del voltaje |
| Grabación | las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo | se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación | ilimitado (hasta que la memoria interna es llena) |
Fuente de alimentación
| Voltaje de entrada nominal | modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal | 50/60 herzios |
| Corriente clasificada | 10A en 230V/12A en 120V |
| Conexión | Zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación | 0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento | -25… °C +70 (- °F) 13… +158 |
| Gama de humedad | humedad relativa 5… 95%, sin condensación |
| Vibración | IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso | 19.5kg (42,99 libras) |
| Dimensiones (W x H x D, sin la manija) | 405×295×250m m (15.94x11.61x9.84 adentro) |
Estándares de seguridad, compatibilidad electromágnetica
| EMC | El producto se adhiere a la compatibilidad electromágnetica (EMC) 2004/108/EC directivo (CE conformar). |
| El producto se adhiere a la baja tensión 2006/95/EC directivo (CE conformar). | |
| Seguridad | IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| IEC 61010-1 |
El sistema universal RELAYSTAR-7000 de la prueba de la retransmisión de protección combina su funcionamiento excepcional como un probador y calibrador de la retransmisión con el SV híbridos de la medida y de la registración los mensajes binario de las instalaciones (análogo, del IEC 61850 del GANSO y).
El sistema universal RELAYSTAR-7000 de la prueba de la retransmisión de protección pasó el tipo prueba en el laboratorio de China KETOP acreditado debajo de ISO/IEC 17025.
