Factor de poder automático del aislamiento

Tan Delta y probador de la capacitancia

Modelo: TDC3100

Factor de poder del aislamiento 12kV/sistema automáticos de la prueba del factor de disipación (tan∂)

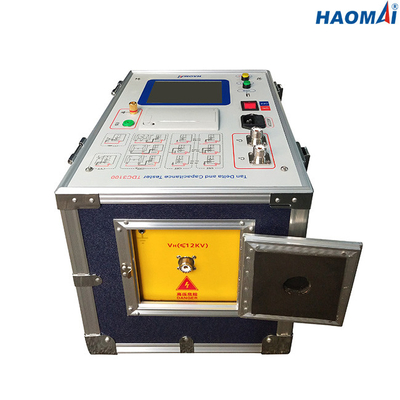

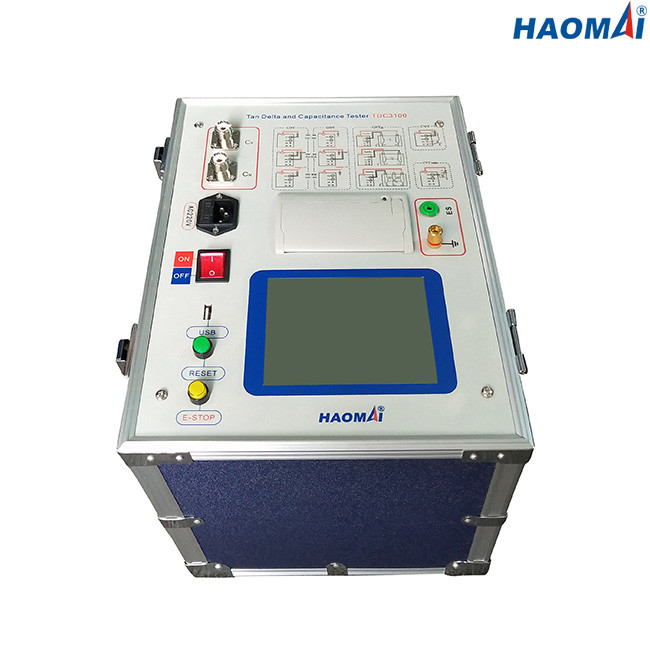

Tan Delta y el probador TDC3100 de la capacitancia es sistema completamente automático de la prueba del factor de poder del aislamiento de 12 kilovoltios/del factor de disipación (tan∂) diseñado para evaluar la naturaleza y la calidad de los materiales de aislamiento eléctricos y sistemas de alto voltaje tales como transformadores, bujes, disyuntores, cables y bobinas de las máquinas de rotación etc….

Las medidas de TDC3100 incluyen el voltaje, corriente, poder, broncean delta, factor de poder, capacitancia y el ratio de CVT. Los resultados de la prueba se pueden almacenar automáticamente en el instrumento, y se pueden también transferir directamente al almacenamiento del USB o imprimir vía la impresora térmica incorporada.

Características principales

●Estándar de la prueba: IEC60247

●Modo de prueba a elección: UST, GST, GSTg

●factor de poder del aislamiento 12kV/medida del factor de disipación (tan∂)

●Medida de la capacitancia hasta 60nF en 12kV

●Prueba de ratio de CVT disponible (conveniente para CVT con la clase 1,0 o 3,0 de la exactitud)

●Circuitos de la supresión de interferencia para probar bajo condiciones severas de interferencia o de ruido

●Pantalla táctil para la operación fácil y rápida

●Impresora térmica incorporada para los resultados de la prueba que imprimen directamente

Datos técnicos

●Estándar de la prueba: IEC60247

●Salida interna del alto voltaje: 0.5~12kV

Exactitud de la salida: ± (el reading×1%)

Resolución: 100V

Corriente de salida máxima: 200mA

Capacidad: 2000VA

●fuente de energía de la Uno mismo-excitación: CA 0~50V/15A

●Medida del factor de disipación (tgδ)

Gama de medición: ningún límite

Exactitud: ± (el reading×1%+0.040%)

Resolución: 0,001%

●Medida de la capacitancia (CX)

Gama de medición: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Exactitud: ± (reading×1%+1.00pF)

Resolución: 0.001pF (4 digitales válidos)

●Prueba de ratio de CVT (conveniente para CVT con la clase 1,0 o 3,0 de la exactitud)

Gama de medición: 10~10000

Exactitud: el 1%

●Frecuencia

Sola frecuencia: 50Hz o 60Hz

Frecuencia variable: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Impresora térmica incorporada para la impresión de los resultados de la prueba

●Interfaz USB para el almacenamiento de la transferencia directa de los resultados de la prueba

●Almacenamiento de datos: 200 resultados de la prueba se pueden almacenar en probador

●Fuente de alimentación: modificado para requisitos particulares (CA EL 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Condición ambiental

Temperatura de almacenamiento: -20℃~60℃

Temperatura de funcionamiento: -10℃~50℃

Humedad: <90>

●Diverso

Dimensión del anfitrión: 350x270mx270m m (13.78x10.62x10.63 adentro.)

Peso del anfitrión: 22.8kg (50,27 libras)

●Calificaciones de la seguridad y EMC

Seguridad: diseñado de acuerdo con IEC61010-1

EMC: IEC industrial ligero 61326

Tan Delta y el probador TDC3100 de la capacitancia es instrumento confiable de la prueba para el factor de disipación de prueba (tgδ), el factor de poder (PF) y la capacitancia (CX) del transformador, del disyuntor, del buje del aislamiento, de las máquinas de rotación, de los cables, de CVT etc….
