Lugar de origen: | China |
Nombre de la marca: | HAOMAI |
Certificación: | ISO9001:2015, Test Report |
Número de modelo: | PASL-3000 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | negotiation |
Detalles de empaquetado: | caja de la madera contrachapada |
Tiempo de entrega: | 10-15 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 400 sistemas por mes |
Nombre de producto: | DGA en línea, monitor en línea del gas | Principio de la prueba: | Tecnología láser del semiconductor y espectroscopia fotoacústica |
---|---|---|---|
Gas disuelto medido: | H2, CO, CO2, CH4, C2H2, C2H6, C2H4 | Medida de H2O: | 0-100% (RS) o dado en el PPM |
Exactitud de medición: | Límite de medición mínimo o el ±30% | De comunicación de datos múltiple: | RS485, Ethernet, GPRS, etc. de fibra óptica. |
Alta luz: | Supervisión en línea de HAOMAI DGA,Provea de gas la supervisión en línea de DGA,Sistema en línea multifuncional de DGA |

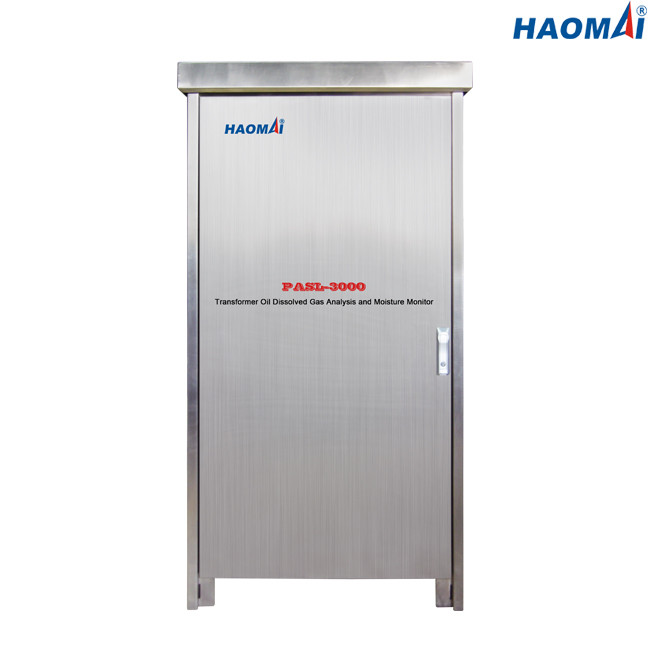

El aceite del transformador disolvió el monitor del análisis y de la humedad de gas
Modelo: PASL-3000
HAOMAI innovador combinó la tecnología láser del semiconductor y la espectroscopia fotoacústica junto y la aplicó al campo elegante de la rejilla.
El aceite del transformador disolvió análisis de gas y el monitor de la humedad que PASL-3000 desarrollado por HAOMAI es capaz medir el hidrógeno (H2), el monóxido de carbono (CO), el dióxido de carbono (CO2), el metano (CH4), el acetileno (C2H2), el etano (C2H6), el etileno (C2H4), tipos de la humedad (H2O) etc. 8 disolvió los gases en el aceite del transformador, que gana la buena reputación de clientes numerosos por la operación conveniente, el mantenimiento fácil y la alta exactitud de medición.
Características principales
●Tecnología avanzada. La tecnología láser del semiconductor y la espectroscopia fotoacústica innovador se utilizan para medir el gas disuelto en aceite del transformador. PASL-3000 tiene capacidad fuerte de interferencia de la anti-cruz, respuesta de medición rápida, alta exactitud de medición, buenas características de la repetibilidad etc.
●los Todo-componentes disolvieron la medida y el análisis del gas. Adopte la espectroscopia fotoacústica para medir el contenido del componente del gas del hidrógeno (H2), del monóxido de carbono (CO), del dióxido de carbono (CO2), del metano (CH4), del acetileno (C2H2), del etano (C2H6), del etileno (C2H4), de los tipos gases de la humedad (H2O) etc. 8, también puede ser extendido medir el contenido componente del nitrógeno (N2) y del oxígeno (O2).
●Ningunos materiales consumibles y ningún mantenimiento. No hay necesidad de personales de actuar el equipo. No se requiere ningún gas portador o recalibración durante la operación. El mantenimiento constante no se necesita.
●Desgasificación confiable. El monitor tiene un dispositivo incorporado de la desgasificación al vacío de la temperatura constante, que puede desgasificación eficientemente y rápidamente, y ninguna contaminación a las muestras del aceite.
●Instalación fácil. La instalación se puede terminar sin apagón de reducir la pérdida económica de clientes.
●Exhibición terminal remota. El monitor apoya el protocolo MODBUS e IEC61850, que puede proporcionar la exhibición terminal remota, incluyendo la situación de la operación del equipo, datos en tiempo real de la medida, gráfico del análisis de la columna de datos, gráfico de la tendencia, informe y aviso amonestador.
●Gestión centralizada de comunicación de datos, remota múltiple. El software centralizado remoto avanzado de la gestión puede resumir y supervisar los datos corrientes de la situación y de prueba de monitores múltiples, y proporciona resultados perfectos del análisis y de la diagnosis de tendencia. Apoya RS485, Ethernet, GPRS, modos de fibra óptica de la comunicación del etc.
Datos técnicos
Fuente de alimentación | AC220V/2kW o fuente de alimentación modificada para requisitos particulares | Tipo de gas de la falta | Límite de medición mínimo | Límite de medición máximo | |
Humedad | Derecho del 10∼95% sin condensación | H2 | 2 PPM | 5.000 PPM | |
Temperatura | temperatura del ambiente: -40℃∼55℃ (- 10℃∼55℃ al comenzar) | CO2 | 10 PPM | 50.000 PPM | |
temperatura de aceite:: 10℃∼100℃ | CO | 2 PPM | 50.000 PPM | ||
Recinto | IP55 | CH4 | 0,5 PPM | 50.000 PPM | |
Dimensión | 850 (W) x800 (D) x1700 (H) milímetro | C2H2 | 0,1 PPM | 50.000 PPM | |
Peso | <350kg> | C2H4 | 0,5 PPM | 50.000 PPM | |
Exactitud de medición | Límite de medición mínimo o el ±30% (cualquiera es mayor) | C2H6 | 0,5 PPM | 2.000 PPM | |
H2O | el 0∼100% (RS) o dado en el PPM |
La tecnología láser del semiconductor y la espectroscopia fotoacústica innovador se utilizan para el aceite del transformador disolvieron el monitor PASL-3000 del análisis y de la humedad de gas.
El aceite del transformador disolvió análisis de gas y el monitor PASL-3000 de la humedad pasó la prueba del envío en la SOCIEDAD DE RESPONSABILIDAD LIMITADA de la INVESTIGACIÓN INSITUTE de CHINA ELECTRIC POWER. El informe de prueba se muestra como abajo.
