Sistema de prueba multiusos de la retransmisión
Modelo: RELAYSTAR-7000

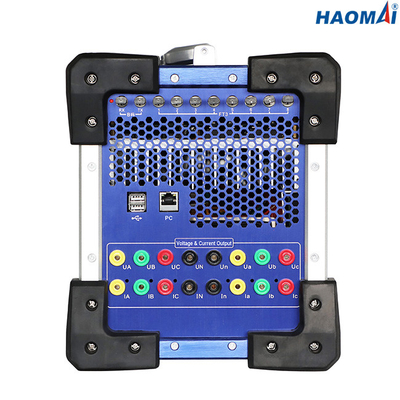

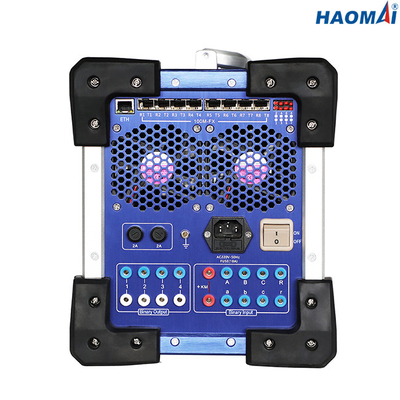

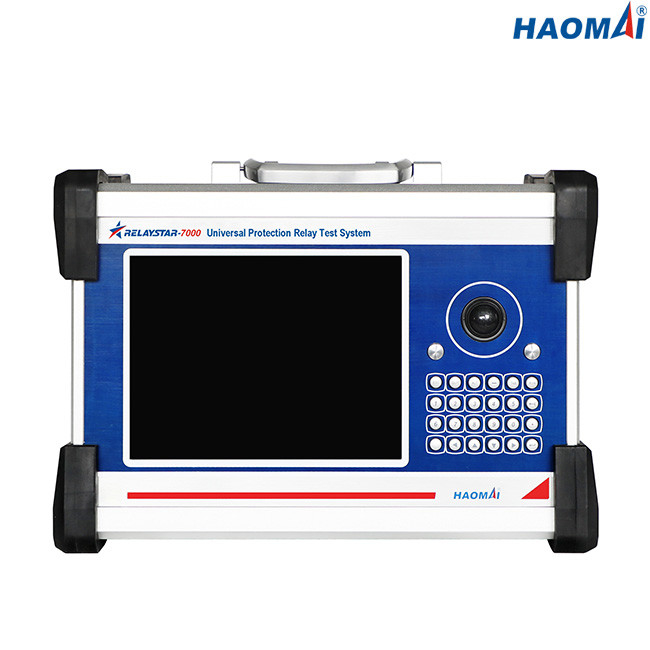

El RELAYSTAR-7000 es un sistema portátil multiusos y del campo de protección de la retransmisión de prueba. La unidad RELAYSTAR-7000 se puede actuar vía la PC industrial incorporada con la pantalla táctil, el telclado numérico y el ratón de TFT LCD de 9,7 pulgadas, que permite que el usuario realice la prueba manual, de estado estacionario y dinámica de manera rápida y fácil. Los resultados de la prueba se pueden ahorrar en memoria local, y después transferir a un lápiz de memoria del USB para la transferencia de datos de prueba o imprimir informes de prueba.
Para la prueba completamente automática en una PC, cada unidad RELAYSTAR-7000 viene con una versión de la instalación del software de RELAYSTAR. El software de RELAYSTAR es capaz del funcionamiento en una PC con el sistema operativo de Windows 10.
El RELAYSTAR-7000 se diseña para probar las retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador, IEC61850 IEDs y unidad de la combinación.
El RELAYSTAR-7000 también se puede sincronizar para realizar la prueba de punta a punta con los sistemas de la prueba asignados en diversas subestaciones con su GPS integrado.
Características principales
●Capaz de las retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador de la prueba, IEC61850 IEDs y unidad de la combinación
●corriente 6-phase (6×30A) de + salida del voltaje 6 fases (6×150V)
●Operación independiente usando la pantalla gráfica de alta resolución intuitiva de TFT LCD, ninguna PC requerida para actuar
●Capacidad remota de la prueba de la PC
●De gran intensidad y poder más elevado
●Supervisión integrada y grabación de la forma de onda
●El satélite dinámico de GPS sincronizó capacidad de punta a punta de la prueba
●Capacidad de la prueba IEC61850
Datos técnicos
Salidas generales de la corriente y del voltaje
| Generador actual |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Poder |
CA 6-phase (L-N): 6x450VA en 30A |
| DC (L-N): 6x120VA en 10A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~10A) |
| Resolución |
1mA |
| Generador del voltaje |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Poder |
CA 6-phase (L-N): 6x80VA en 150V |
| DC (L-N): 6x80VA en 160V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~160V) |
| Resolución |
1mV |
| Generadores generales |
Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Interfaces de comunicaciones de Ethernet
| Modo |
10/100Base-TX (10/100Mbit, de conductor doble retorcido, auto-cruce) |
| Número de puerto |
2 |
| Tipo de interfaz |
RJ45 |
| Indicación de situación |
Luces LED |
Interfaces de comunicaciones de fibra óptica
| Modo |
100Base-FX (100Mbit, de fibra óptica, lleno - duplex) |
| Número de puerto |
8 |
| Tipo de interfaz |
LC |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
1310nm |
| Distancia de transmisión |
>el 1km |
| Indicación de situación |
Luces LED |
Interfaces de los PIE3S
| Número de puerto |
9 (8 para transmitir, 1 para recibir) |
| Tipo de interfaz |
ST |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
850nm |
Entradas binarias
| Número |
8 |
| Tipo |
contacto potencial-libre o contacto ocioso (identificación automática) |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A; 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión |
corrientes y salidas del voltaje |
| Grabación |
las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
Zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
19.5kg (42,99 libras) |
| Dimensiones (W x H x D, sin la manija) |
405×295×250m m (15.94x11.61x9.84 adentro) |
Estándares de seguridad, compatibilidad electromágnetica
| EMC |
El producto se adhiere a la compatibilidad electromágnetica (EMC) 2004/108/EC directivo (CE conformar). |
| El producto se adhiere a la baja tensión 2006/95/EC directivo (CE conformar). |
| Seguridad |
IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| IEC 61010-1 |
El RELAYSTAR-7000 es un sistema portátil multiusos y del campo de la retransmisión de prueba para las retransmisiones electromecánicas, de estado sólido y por microprocesador de la prueba de protección, IEC61850 IEDs y unidad de la combinación en central eléctrica, subestación convencional y subestación elegante.
