La prueba del transformador de poder de la impedancia del cortocircuito fijó 5V-400V con varios modos de funcionamiento

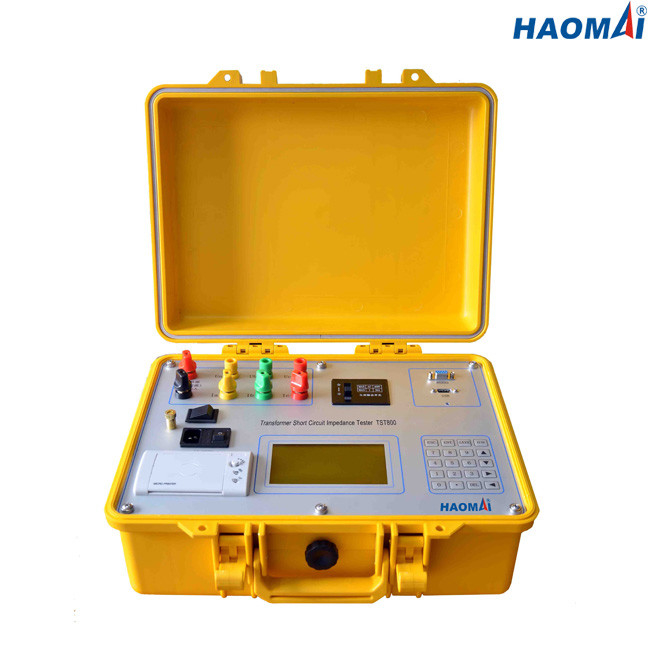

Probador de la impedancia del cortocircuito del transformador

Modelo: TST800

La deformación mecánica de enrrollamiento de transformadores puede ocurrir durante el transporte, la instalación, o acontecimientos de gran intensidad en funcionamiento. Tales cambios pueden ser detectados comparando antes y después de valores de la medida de la impedancia del cortocircuito.

El probador TST800 de la impedancia del cortocircuito del transformador se utiliza para medir impedancia del cortocircuito y otros parámetros asociados de los transformadores de poder según IEC60076-5-2006 estándar.

Características principales

1) Capaz de medir la impedancia del cortocircuito de transformadores sin el regulador de voltaje externo

2) Útil en la detección y el diagnóstico de la deformación de enrrollamiento

3) Capaz de realizar la prueba de la impedancia del cortocircuito en transformadores solos o trifásicos

4) Modo de prueba auto o manual a elección

5) Capaz de medir la impedancia y la inductancia cero de la secuencia

6) Tiene función de limitación de la corriente de salida para cualquier prueba de muestra de la impedancia.

7) Los resultados de la prueba pueden ser de ahorro en el instrumento o impreso vía la impresora térmica incorporada, también puede ser exportado vía el puerto de USB.

Datos técnicos

◇Sección de la medida

●Gama de medición del voltaje: 5~400V

Exactitud de medición: 0,2%

●Gama de medición actual: 0.1~20A

Exactitud de medición: 0,2%

●Medida de la impedancia del cortocircuito: el 0~100%

◇General

Fuente de alimentación: modificado para requisitos particulares (AC220V/230V/120V/127V, 50Hz/60Hz opcionales)

Dimensiones: 405 x 330 x 172 milímetros (15,95" x 12,99" x 6.77")

Peso: 8kg (17,64 libras)

Condiciones ambientales

Campo del uso: El instrumento se piensa para el uso en subestaciones medias y de alto voltaje y ambientes industriales.

Temperatura de almacenamiento: -20°C a 70°C (- 4°F a +158°F)

Temperatura de funcionamiento: -20°C a +50°C (- 4°F a +122°F)

Humedad: < 95="">

Calificaciones de la seguridad y EMC

Seguridad: diseñado de acuerdo con IEC61010-1, 2006/95/EC

EMC: 2004/108/EC

El probador TST800 de la impedancia del cortocircuito del transformador es herramienta ideal para medir la impedancia del cortocircuito de los transformadores de poder para enrollar diagnosis de la deformación.
