Probador parcial multifuncional del detector de la descarga de TEV no invasor

Detector parcial multifuncional de la descarga

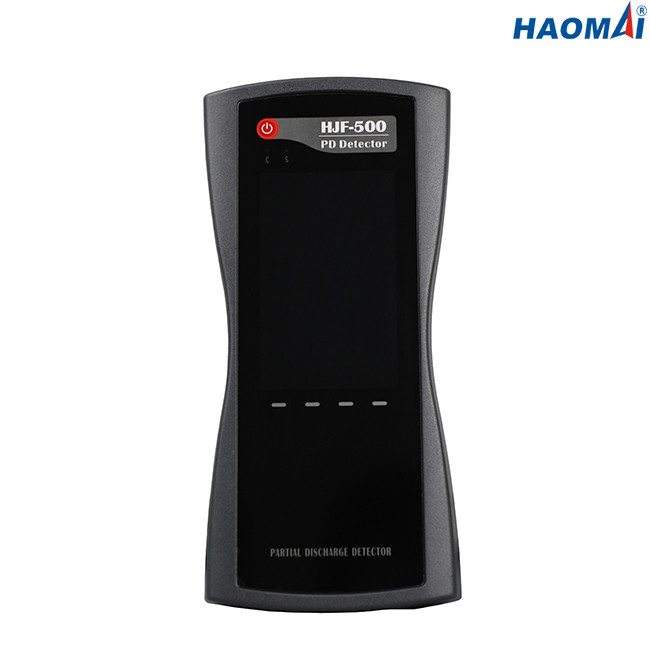

Modelo: HJF-500

El detector parcial multifuncional HJF-500 de la descarga es la herramienta no invasor ideal para la actividad parcial de medición rápida de la descarga en subestaciones del milivoltio y del alto voltaje.

Las subestaciones del milivoltio y del alto voltaje se pueden supervisar usando el HJF-500 agradecen a la gran variedad de sensores que se puedan conectar con ella. Los activos típicos del milivoltio y del alto voltaje que se pueden diagnosticar para las descargas parciales incluyen el cable etc. del dispositivo de distribución, del transformador, de los SOLDADOS ENROLLADOS EN EL EJÉRCITO y del alto voltaje.

El alto ancho de banda así como categorías de la poder de la exhibición de modelo de PRPD (descarga parcial resuelta de la fase) los diversos tipos de defecto. Las descargas de corona y las descargas superficiales se pueden distinguir fácilmente de las descargas parciales internas peligrosas, que es otra ventaja de este tipo de tecnología.

La unidad HJF-500 se puede actuar vía la pantalla táctil de 4 pulgadas. La batería de litio incorporada se adopta para la unidad HJF-500, y el tiempo de funcionamiento es más de 6 horas.

Características principales

●Herramienta no invasor para la medida en línea del paladio en subestaciones del milivoltio y del alto voltaje

●Capaz de equipar de 5 sensores, incluyendo 1 sensor incorporado de TEV (configuración estándar), sensores ultrasónicos incorporados 1 (configuración estándar), 1 sensor ultrasónico externo (configuración) de la opción, 1 sensor externo de la frecuencia ultraelevada (configuración) de la opción, 1 sensor de HFCT (configuración de la opción).

●Combina funciones múltiples en un solo paquete

●Sensores ultrasónicos y de TEV para el paladio superficial e interno

●La medida de la frecuencia ultraelevada puede medir exactamente actividad del paladio en alto ancho de banda

●La actividad del paladio en cables del alto voltaje se mide usando HFCT

●Alta tasa de muestreo, capacidad antiinterferente fuerte

●Sincronización con la frecuencia del poder para el reconocimiento de patrones de PRPD

●Proporcione la forma de onda de la señal del ámbito de tiempo, el espectro de PRPD, los modelos de la descarga del espectro etc. de PRPS para realizar el análisis de diversos tipos de la descarga.

●Los resultados de la prueba se pueden almacenar a bordo, también se pueden cargar a la PC para el informe de prueba generado.

Datos técnicos

●Medida de TEV

Gama de medición: 0-60dBmV

Resolución: 1dB

Exactitud: ±1dB

Pulso máximo por ciclo: 1400

Banda de frecuencia de la medida: 3~100MHz

●Medida de la frecuencia ultraelevada

Frecuencia de la detección: 300-2000MHz

Gama de medición: 0-60dBmV

Exactitud: <1dBmV

Banda del sensor: 300-2000MHz

●Medida del AA

Gama de medición: -6dBμV~68dBμV

Resolución: 1dB

Exactitud: ±1dB

Frecuencia central del sensor: 40kHz

●Medida de los AE

Gama de medición: -6dBμV~68dBμV

Resolución: 1dB

Exactitud: ±1dB

Gama de frecuencia: 20~200kHz

●Medida de HFCT

Impedancia de la transmisión del sensor: 5mV/mA

Frecuencia de la detección: 1~30MHz

Sensibilidad: ≤50pC

●Exhibición: pantalla LCD del RGB de 4,0 pulgadas

●Fuente de alimentación

Batería incorporada: batería de litio 3.7V/5000Ah

Hora laborable: más de 6 horas

Cargador de batería: AC90-264V o DC 5V

●Condiciones ambientales

Temperatura de funcionamiento: -20 ~ 50℃

Humedad: 20-85% humedad relativa

●Diverso

Dimensiones (anfitrión del PDA): 210x100x35m m

Peso (anfitrión del PDA): 0.4kg

Puerto de la conexión: un puerto de USB para la conexión de PC o la entrada del cargador, un puerto externo del sensor, un conector de auriculares 3.5m m estéreo

Auricular: 8 ohmios mínimo

Tarjeta del SD: 16G estándar

El detector parcial multifuncional HJF-500 de la descarga es la herramienta no invasor ideal para medir la actividad parcial de la descarga del cable etc. del dispositivo de distribución, del transformador, de los SOLDADOS ENROLLADOS EN EL EJÉRCITO y del alto voltaje en subestaciones del milivoltio y del alto voltaje.
