Las abrazaderas dobles molieron el equipo de prueba de la resistencia, probador automático de la resistencia del suelo

Las abrazaderas dobles molieron el equipo de prueba de la resistencia, probador automático de la resistencia del suelo

  • Las abrazaderas dobles molieron el equipo de prueba de la resistencia, probador automático de la resistencia del suelo
Las abrazaderas dobles molieron el equipo de prueba de la resistencia, probador automático de la resistencia del suelo
Datos del producto:
Lugar de origen: China
Nombre de la marca: HAOMAI
Certificación: ISO9001:2015
Número de modelo: GRT-300
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: negotiation
Detalles de empaquetado: Caso + cartón de transporte
Tiempo de entrega: 5-10 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 400 sistemas por mes
Contacto Chatea
Descripción detallada del producto
Nombre de producto: Probador molido de la resistencia, probador de la resistencia de tierra Medida de tierra de la resistencia vía 2/3/4 método del alambre: 0.00Ω-30.00kΩ
Medida de tierra de la resistencia vía las abrazaderas dobles: 0.01Ω-100Ω Medida de tierra de la resistencia vía método de la selección: 0.00Ω-3000Ω
Resistencia del suelo: los 0.00Ωm-9999kΩm Voltaje de tierra: 0.00V-100.0V
Alta luz:

Las abrazaderas dobles molieron el equipo de prueba de la resistencia

,

El suelo molió el equipo de prueba de la resistencia

,

Probador automático de la resistencia del suelo

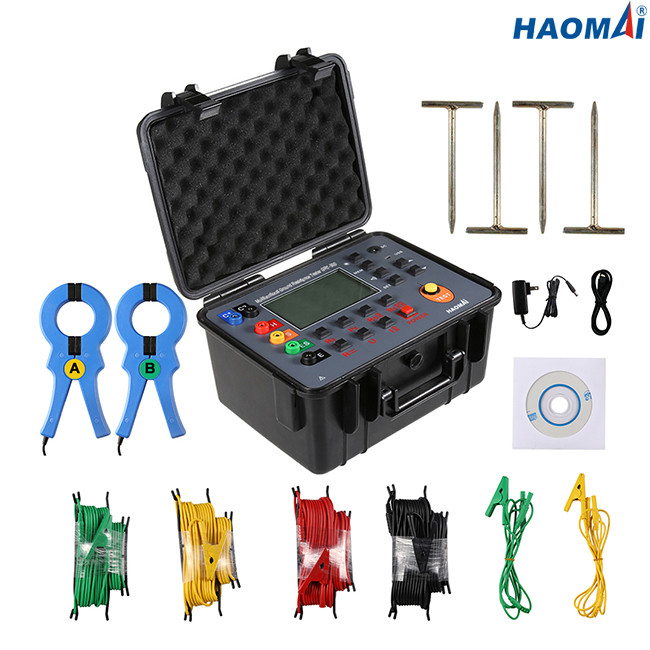

Resistencia de tierra de Digitaces y probador de la resistencia del suelo con las abrazaderas dobles



Modelo: GRT-300

El GRT-300 es un instrumento completo para la resistencia de tierra de medición por método del alambre de la precisión 4, método de 3 alambres, método de dos hilos simple, método de la selección o método doble de las abrazaderas, así como para la resistencia de medición del suelo y el voltaje de tierra.

Con el diseño de abrazadera actual del grande-calibre y el uso de la tecnología de medición de la abrazadera doble, el GRT-300 es capaz de realizar la medida en línea sin la necesidad de instalar el polo auxiliar y de aislar el cuerpo que pone a tierra del equipo.

El probador GRT-300 es clasificado a IP54 que le hace verdad un instrumento al aire libre. Un grande, un claro, fácil leer los botones de la exhibición del LCD retroiluminado y de prueba clasificada del pulgar hace el instrumento adecuado particularmente a las condiciones al aire libre de la medición de pérdidas a tierra.

El probador de la resistencia de la resistencia y del suelo de tierra de GRT-300 Digitaces se acciona de la batería de plomo 6V/4.5Ah que estén extensamente - disponible y entrega hora de prueba excelente, y por último más de 100 horas para el recurso seguro. Se incorpora el cargador de batería y el instrumento se suministra un adaptador. La situación de la batería es exhibición usando un barra-gráfico.

El probador GRT-300 cumple con estándares de seguridad rigurosos y es clasificado al CAT III 300V y al CAT IV 150V. La impedancia de tierra cumple con IEC61557-1, y la resistencia del suelo cumple con IEC61557-5.



Datos técnicos

Función resistencia de tierra de la medida por método de cuatro cables, trifilar o de dos hilos, método de la selección o método de la abrazadera, resistencia del suelo de la medida, voltaje de la tierra de la medida y voltaje ca dobles
Temperatura ambiente y humedad 23℃±5℃, 75%rh abajo
Fuente de alimentación Batería de plomo de DC 6V/4.5Ah, último más de 100 horas para el recurso seguro
Voltaje de interferencia <20v>
Interferencia actual <2a>
Espaciamiento del electrodo durante la medida de R a>5d
Espaciamiento del electrodo durante la medida del ρ a>20h
Impedancia de tierra auxiliar condición de referencia <100>
Gama de la medida Resistencia de tierra: 0.00Ω~30.00kΩ
Resistencia del suelo: los 0.00Ωm~9999kΩm
Voltaje de tierra: 0.00V~100.0V
Modo de la medida Medida de cuatro cables o trifilar exacta, medida de dos hilos simple
Método de la medida

Resistencia de tierra: método cambiante clasificado de la corriente y del polo

Resistencia del suelo: método tetrapolar

Voltaje de tierra: rectificación media (S-ES entre el interfaz)

Frecuencia de la prueba 128Hz
Corriente de la prueba del cortocircuito > 20mA (onda sinusoidal)
Voltaje de la prueba del circuito abierto Máximo de la CA 28V.
Electrodo que espacia la gama el 1m~100m pueden ser fijados
Cambio de engranaje Resistencia de tierra: 0.00Ω~30.00kΩ de desplazamiento completamente automático
Resistencia del suelo: completamente automático desplazando 0,00 Ωm~9999kΩm
Contraluz contraluz gris controlable de la pantalla, conveniente para el uso en lugares oscuros
Modo de visualización exhibición grande de 4-bit LCD, contraluz gris de la pantalla
Instrucciones de la medida Indicador que destella del LED durante la medida
Tamaño del LCD 111mm×68m m
Campo de exhibición del LCD 108mm×65m m
Dimensiones del instrumento LxWxH: 277.2mm×227.5mm×153m m
Ventajas de prueba estándar 4 PC: el 15m rojo, negro el 15m, 10m amarillos, 10m verdes
Ventajas de prueba simple 2 PC: el 1.6m amarillo, verde el 1.6m
Barra de tierra auxiliar 4 PC: φ10mm×200mm
Tiempo de medición Voltaje de tierra: cerca de 3 veces/sec.
Resistencia de tierra de la resistencia/del suelo: cerca de 7 sec. /time
Línea voltaje Medida debajo de AC100V (la función de tierra de la medida del voltaje no se puede utilizar para medir poder comercial)
Interfaz USB Con la interfaz USB, la supervisión del software, datos del almacenamiento se puede cargar al ordenador para el ahorro y la impresión.
Cable de la comunicación 1 cable de la comunicación de la PC USB, longitud: el 1.5m
Almacenamiento de datos conjunto de datos 500. “MEM” es indicador del almacenamiento, símbolo “COMPLETO” indica que la memoria es llena.
Pregunta de los datos “SR.” símbolo aparece
Exhibición del desbordamiento función del desbordamiento de la Sobre-gama: El símbolo de “OL” aparece.
Prueba de interferencia Identificación automática de las señales de interferencia. El símbolo del “RUIDO” indica cuando el voltaje de interferencia es más alto que 5V.
Prueba de tierra auxiliar Con la función de prueba auxiliar de la impedancia de tierra, 0.00KΩ ~ 30kΩ (derecho máximo = 3kΩ +100R <50k>
Función de la alarma Dé la alarma cuando el valor medido excede el valor de ajuste de alarma
Voltaje de la batería Exhibición en tiempo real del poder de batería, recordando la carga oportuna cuando el voltaje de la batería es bajo.
Cierre automático El símbolo del “APO” aparece, cierre automático después de 15 minutos
Consumo de energía Recurso seguro: 40mA (contraluz apagado)
Gire el contraluz: sobre 43mA
Funcionamiento: 75mA (contraluz apagado)
Peso Instrumento: 2,45 kilogramos (batería incluyendo)
Ventajas de prueba: 1,3 kilogramos
Barra de tierra auxiliar: 0,85 kilogramos (4pcs)
Temperatura y humedad de trabajo -10℃~40℃, 80%RH abajo
Temperatura y humedad de almacenamiento -20℃~60℃, 70%RH abajo
Protección contra sobrecarga Medida de la impedancia de tierra: Segundos de la CA 280V/3 entre los puertos ÉL y de S-ES
Prueba de aislamiento 20MΩ sobre (500V entre el circuito y el caso)
Soporte el voltaje CA 3700V/rms (entre el circuito y el caso)
EMC IEC61326
Seguridad

IEC61010-1 (CATⅢ 300V, CAT IV 150V, nivel de la contaminación 2)

IEC61010-031

IEC61557-1 (impedancia de tierra)

IEC61557-5 (resistencia del suelo)

JJG 366-2004



La medición sonó y exactitud

Función de prueba Gama Exactitud Resolución
2/3/4 método del alambre para medir la resistencia de tierra 0.00Ω~29.99Ω ±2%rdg±5dgt (nota 1) 0.01Ω
30.0Ω~299.9Ω ±2%rdg±3dgt 0.1Ω
300Ω~2999Ω ±2%rdg±3dgt
3.00kΩ~30.00kΩ ±2%rdg±3dgt 10Ω
Resistencia de DC 0.0Ω~299.9Ω ±2%rdg±3dgt 0.1Ω
300Ω~2999Ω ±2%rdg±3dgt
3.00kΩ~30.00kΩ ±2%rdg±3dgt 10Ω
Método de la selección para medir la resistencia de tierra 0.00Ω~29.99Ω ±2%rdg±5dgt (nota 1) 0.01Ω
30.0Ω~299.9Ω ±2%rdg±3dgt 0.1Ω
300Ω~3000Ω ±2%rdg±3dgt
Método doble de la abrazadera para medir la resistencia de tierra 0.01Ω~0.99Ω ±10%rdg±10dgt 0.01Ω
1.0Ω~9.9Ω 0.1Ω
10Ω~100Ω
Resistencia del suelo (ρ) los 0.00Ωm~99.99Ωm ρ=2πaR (nota 2) los 0.01Ωm
el 100.0Ωm~999.9Ωm los 0.1Ωm
el 1000Ωm~9999Ωm el 1Ωm
el 10.00kΩm~99.99kΩm el 10Ωm
el 100.0kΩm~999.9kΩm el 100Ωm
el 1000kΩm~9999kΩm el 1kΩm
Voltaje de tierra CA 0.00~100.0V ±2%rdg±3dgt 0.01V
CA actual CA 0.0mA~1000A ±2%rdg±3dgt 0.1mA

El probador de la resistencia de la resistencia y del suelo de tierra de Digitaces con las abrazaderas dobles GRT-300 es una herramienta completa y portátil para medir poniendo a tierra resistencia por método de cuatro cables, trifilar, de dos hilos, método de la selección o método doble de la abrazadera, resistencia del suelo, la resistencia de DC y el voltaje de tierra.
