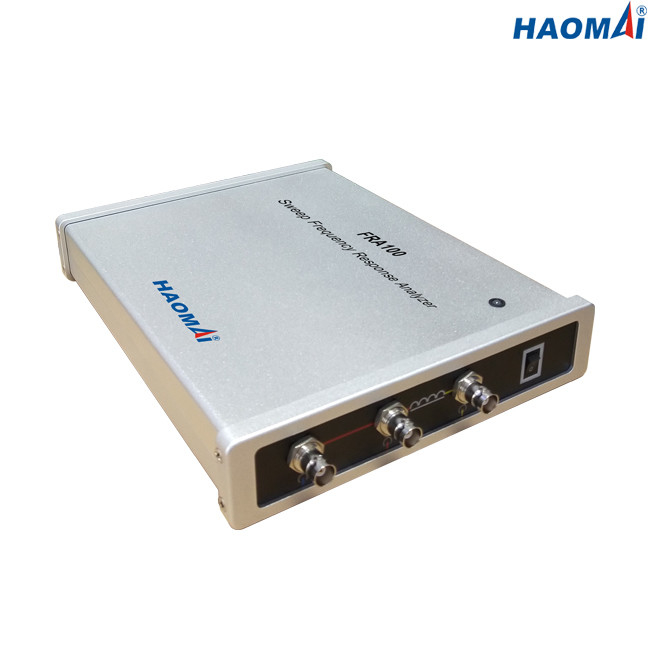

Analizador de la respuesta de frecuencia de barrido

Modelo: FRA100

El analizador FRA100 de la respuesta de frecuencia de barrido utiliza el método y medidas de SFRA (análisis de respuesta de frecuencia de barrido) la función de transferencia eléctrica en una gama de frecuencia ancha. Detecta defectos y faltas de enrrollamiento en el corazón-de tal modo magnético que ayuda a mejorar confiabilidad del transformador, a reducir costes de mantenimiento y a prevenir fracasos costosos.

El analizador FRA100 de la respuesta de frecuencia de barrido satisface requisitos en la evaluación mecánica de la condición del folleto 342,2008 de Cigre de las bobinas del transformador usando FRA y DL/T estándar chino 911-2016, FRA en la deformación de enrrollamiento de los transformadores de poder, así como del estándar internacional IEC60076-18: 2012.

Características principales

●Utilice SFRA (análisis de respuesta de frecuencia de barrido) para probar la deformación de enrrollamiento midiendo las características de la respuesta de amplitud-frecuencia de cada bobina de los transformadores de poder

●Medición rápida: la época de la medida de la sola bobina es menos de 2 minutos

●Exactitud de alta frecuencia: el ≤0.001%

●Puntos máximos hasta 50.000 del barrido

●Síntesis de la frecuencia de Digitaces para asegurar una estabilidad más alta de la frecuencia

●aislamiento del voltaje 5000V para proteger el ordenador portátil completamente

●Capaz de cargar 9 curvas al mismo tiempo y de calcular automáticamente parámetros de cada curva para diagnosticar deformaciones de enrrollamiento y para proporcionar la conclusión de la referencia.

●El software de análisis tiene función potente que la poder satisfaga requisitos de DL/T estándar chino 911-2016 y del estándar internacional IEC60076-18: 2012.

●La gestión del software posee la altos humanización e intellectualization. Los usuarios necesitan solamente hacer clic un botón para terminar todas las medidas después de fijar de los parámetros.

●Tamaño pequeño y ligero (2,3 kilogramos/5,07 libras) para fácil lleve

Datos técnicos

◇Sección de la medida

Método de prueba: SFRA (análisis de respuesta de frecuencia de barrido)

Gama de frecuencia: 10Hz-10MHz

Resolución de la frecuencia:< 0="">

Inexactitud de la frecuencia: el ≤0.001%

Número de puntos: defecto 600, seleccionable por el usuario

máximo 50 000 puntos, definidos por el usario

Tiempo de la medida: 1-2 minutos para la sola bobina

Espaciamiento de los puntos: logarítmico o linear

Ajustes del barrido: ajustes individuales para las bandas de frecuencia definidas cliente. Escala linear o logarítmica.

Rango dinámico: -120dB~20dB

Inexactitud: DB ±0.1 a partir de DB el +10 abajo a DB -50

DB ±0.5 abajo a DB -80

DB ±1 abajo a DB -100

Comunicación de la PC: USB

Software: conveniente para Windows XP/7/8/10

Estándares: satisface requisitos en el folleto 342, 2008 de Cigré. Evaluación mecánica de la condición de las bobinas del transformador usando FRA DL/T 911-2004, FRA en la deformación de enrrollamiento de los transformadores de poder, así como del estándar internacional IEC60076-18: 2012.

◇Salida analógica

Canal: 1

Voltaje de la conformidad: 0.50-25 Vp-p, ajustan automáticamente en prueba

Voltaje de la medida en 50 Ω: 0.25-12.5 Vp-p

Impedancia de salida: 50 Ω

Gama de frecuencia: 10Hz-10MHz

Dirección del barrido: punto bajo al alto

◇Entrada análoga

Canales: 2

Muestreo: Simultáneamente

Gama de frecuencia: 10Hz-10MHz

Impedancia de entrada: 1 MΩ

Tasa de muestreo: 100 MS/s

◇Requisitos de la PC (la PC no incluyó)

Sistema operativo: Windows XP/7/8/10

Procesador: Pentium 500 megaciclos o más altos

Memoria: 256 Mb RAM o más

Disco duro: Mb mínimo 30 libre

Interfaz: USB

◇General

Fuente de corriente ALTERNA para el adaptador: 100-240V CA, 50/60Hz

Fuente de corriente continua para el instrumento: 12V DC

Dimensiones: 238 x 184 x 40 milímetros (9,37" x 7,24" x 1.57")

Peso: 2,3 kilogramos (5,07 libras)

Condiciones ambientales

Campo del uso: El instrumento se piensa para el uso en subestaciones medias y de alto voltaje y ambientes industriales.

Temperatura de almacenamiento: -20°C a 70°C (- 4°F a +158°F)

Temperatura de funcionamiento: -20°C a +50°C (- 4°F a +122°F)

Humedad: < 95="">

Calificaciones de la seguridad y EMC

Seguridad: diseñado de acuerdo con IEC61010-1, 2006/95/EC

EMC: 2004/108/EC

El analizador FRA100 de la respuesta de frecuencia de barrido es instrumento ideal para detectar los cambios mecánicos y eléctricos de la base y enrollar el montaje de los transformadores de poder.
