Probador muy de baja fricción de Hipot

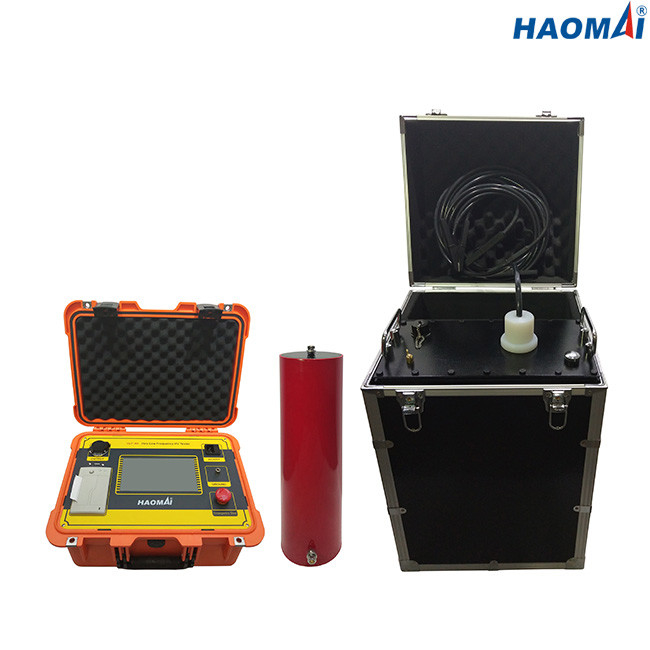

Modelo: VLF-80
El VLF representa muy de baja fricción. El probador del VLF Hipot es un instrumento de alto voltaje de la salida de la CA. El probador del alto voltaje del VLF proporciona voltaje ca sinusoidal pero en 0.1Hz-0.02Hz, comparado a la salida de 50/60 herzios del sistema convencional de la prueba de la CA. Sigue siendo un voltaje ca con revocaciones de polaridad sinusoidales cada medio ciclo.
El probador del VLF Hipot se utiliza cargas de la capacitancia de la prueba en el terreno a las altas como el cable y la maquinaria de rotación (motor/generador). Cuanto más baja es la frecuencia de una fuente de la CA, más baja es la corriente y poder requerido para aplicar un voltaje a una carga capacitiva.
El uso principal del probador del VLF Hipot es cables de transmisión protegidos medios de prueba y de alto voltaje. Es especialmente valioso para verificar un cable después de la instalación o de la reparación. Utilice el VLF para hacer defectos para fallar durante la prueba, para encontrar la falta, para hacer la reparación o el reemplazo, y váyase con un mejor cable.
El probador del VLF Hipot es también muy útil para probar la maquinaria de rotación grande (motor/generador), puesto que proporciona un método portátil y asequible de probar bobinas en práctica y es especificado por el estándar de IEEE 433-2009.
Características principales
●Frecuencia de la salida: 0.1Hz, 0.05Hz, 0.02Hz
●Actual, voltaje y los datos de la forma de onda se muestrean directamente del lado de alto voltaje, que asegura datos exactos.
●Con la función de la protección de la sobretensión. Cuando la salida excede el límite determinado del voltaje, el instrumento parará para la protección, y el tiempo de la acción es menos que 20ms.
●Con la función de la protección de la sobreintensidad de corriente para la protección del doble del voltaje del cielo y tierra. El lado de alto voltaje se puede fijar según el exacto para valor de la protección. Cuando la corriente en el lado de baja tensión excede la corriente clasificada, será parada para la protección, y el tiempo de la operación es menos que 20ms.
●El resistor de alto voltaje de la protección de la salida se diseña en el cuerpo del aumentador de presión, tan allí no es ninguna necesidad de conectar otro resistor de la protección afuera.
●Se adopta el voltaje del cielo y tierra cerró el circuito de control del voto negativo del lazo, así que la salida no tiene ningún efecto de la subida de la capacitancia.
●Los resultados de la prueba se pueden ahorrar en probador.
●Los resultados de la prueba se pueden imprimir vía la impresora térmica incorporada.
Datos técnicos
1) Voltaje clasificado de la salida: 80kV/30mA (valor máximo)
2) Frecuencia de la salida: 0.1Hz, 0.05Hz, 0.02Hz
3) Capacidad de carga:
0.1Hz, 1.1µF máximo
0.05Hz, 2.2µF máximo
0.02Hz, 5.5µF máximo
4) Exactitud de la medida: el 3%
5) Error positivo y de cresta negativa del voltaje del valor: el ≤3%
6) Distorsión de forma de onda del voltaje: ≤ el 5%
7) Condiciones de trabajo
temperatura: -10℃~+40℃
humedad: ≤ 85%RH
8) Fuente de alimentación: El AC220V±10%, 50/60Hz
El probador muy de baja fricción VLF-80 de Hipot es instrumento potente de la prueba para el cable de transmisión o la maquinaria de rotación de medición (motor/generador) en 0.1Hz, 0.05Hz o 0.02Hz.
