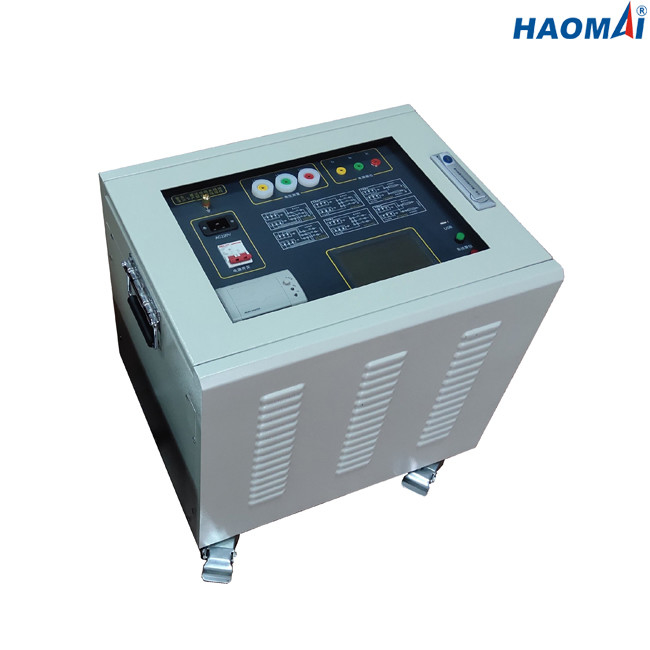

Equipo de prueba multiusos del cable del alto voltaje 8A 55Hz con la pantalla táctil

Línea analizador de transmisión de la impedancia

Modelo: HLT-300

La línea analizador HLT-300 de transmisión de la impedancia es un instrumento de alta precisión para probar la diversa línea de transmisión de alto voltaje parámetros en la central eléctrica, la subestación o el laboratorio. El instrumento es estructura integrada con el módulo de poder incorporado de la conversión de frecuencia, que puede de potencia de salida mediante la regulación de voltaje de la conversión de frecuencia. La frecuencia se puede cambiar a 45Hz o a 55Hz. La tecnología de filtración de Digitaces se adopta para evitar la interferencia del campo eléctrico de la frecuencia del poder en sitio, y para solucionar fundamental el problema de la medida exacta bajo interferencia del campo eléctrico fuerte.

Características principales

●Operación independiente usando la pantalla táctil, ninguna PC requerida para actuar

●Capacidad estupenda del voltaje de la anti-inducción

●Adopte la tecnología de la conversión de frecuencia para la medida exacta

●Capaz de medir voltaje inducido y la corriente inducida directamente

●Capaz de medir impedancia, ángulo de la impedancia, resistencia, reactancia y la inductancia de la línea de transmisión del alto voltaje

●Capaz de ahorrar los resultados de la prueba a bordo

●Capaz de imprimir resultados de la prueba directamente vía la impresora térmica incorporada

●Conexión de conexión simple

Datos técnicos

1) Salida

●Voltaje de salida máximo: CA 300V

Exactitud del voltaje de salida: 0,5%

●Voltaje de Max. Current: 8A

Exactitud de la corriente de salida: 0,5%

●Frecuencia de la salida: 45Hz, 55Hz

2) Medida de la capacitancia

Gama de medición: 0.01~30µF

Exactitud de medición: el ±1% ±0.01µF de lectura (valor medido ≥1µF)

el ±2% ±0.01µF de lectura (valor medido <1>

Resolución: 0.0001µF

3) Medida de la impedancia

Gama de medición: 0.1~400Ω

Exactitud de medición: el ±1% ±0.01Ω de lectura (valor medido ≥1Ω)

el ±2% ±0.01µF de lectura (valor medido <1>

Resolución: 0.0001Ω

4) Ángulo de la impedancia

Gama de medición: -180°~ +180°

Exactitud de medición: ±0.2° (voltaje ≥1.0 V)

±0.3° (voltaje 0.2V~1.0V)

Resolución: 0.0001°

5) Principio antiinterferente: método de conversión de frecuencia

6) Corriente antiinterferente: 80A

7) Voltaje antiinterferente: 30kV

8) Memoria: 200 resultados de la prueba

9) Fuente de alimentación: CA el 220V±10%, 50/60Hz

10) Dimensión: 530x 410x 510m m (pulgada 20.87x16.14x20.08)

11) Peso: 65kg (143,30 libras)

12) Condiciones ambientales

●Temperatura de almacenamiento: -20°C a 70°C (- 4°F a +158°F)

●Temperatura de funcionamiento: -20°C a +50°C (- 4°F a +122° F)

●Humedad: < 85="">

13) Calificaciones de la seguridad y EMC

●Seguridad: diseñado de acuerdo con IEC61010-1, 2006/95/EC

●EMC: 2004/108/EC

La línea analizador HLT-300 de transmisión de la impedancia es prueba potente fijada para la impedancia, el ángulo de la impedancia, la resistencia, la reactancia y la inductancia de medición de la línea de transmisión del alto voltaje.
