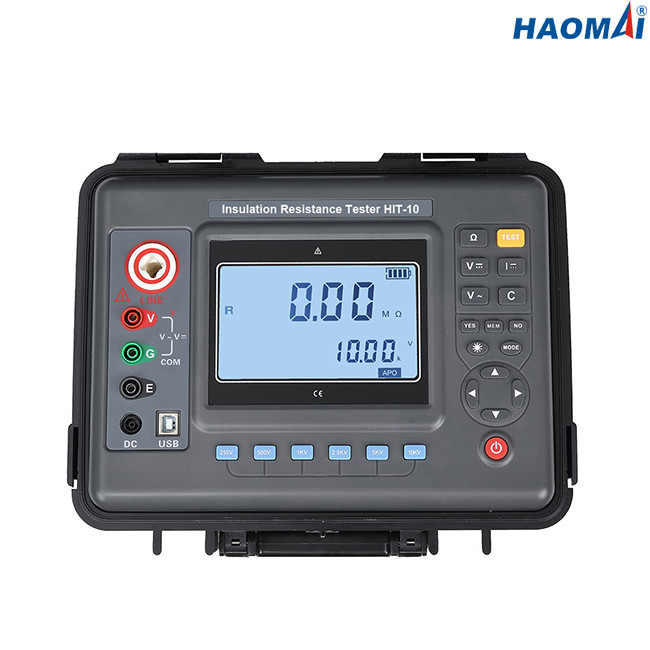

Probador de alto voltaje de la resistencia de aislamiento de DC
Modelo: HIT-10
El probador de alto voltaje de la resistencia de aislamiento de DC, también conocido como metro del megohmio, se utiliza para la prueba de la resistencia de aislamiento. El probador tiene las funciones del gris y la exhibición en pantalla grande de la retroiluminación blanca, el almacenamiento de datos, la búsqueda de los datos, la alarma, el cierre automático etc. del LCD. También tiene las funciones de medir el ratio de la absorción dieléctrica del voltaje de DC y el índice de la polarización. El instrumento entero es gama hermosa y de alto grado, amplia, operación de alta resolución, conveniente, fáciles de llevar, exacto, confiable, estable funcionamiento, capacidad antiinterferente fuerte, y tiene las características a prueba de choques, a prueba de polvo y a prueba de humedad de la estructura. Es instrumento esencial ampliamente utilizado por la telecomunicación, energía eléctrica, meteorología, sitio de la máquina, campo petrolífero, instalación y mantenimiento mecánico y eléctrico, así como la energía eléctrica como poder industrial o el departamento de la empresa de la industria energética.
Características principales
1)Resistencia de aislamiento hasta 35 TΩ @ 10 kilovoltios
2)Voltaje clasificado: 250V, 500V, 1kV, 2.5kV, 5kV, 10kV
3)Gama del voltaje ca: 0-750V
4) Gama del voltaje de DC: 0-1000V
5)Capaz de medir la capacitancia del objeto de prueba
6)Ratio de la absorción dieléctrica y medida del índice de la polarización disponible
7)Salida actual del cortocircuito de gran intensidad 6mA
8)Exhibición grande del LCD con el contraluz
9)Función de la alarma disponible
10)Transferencia directa de resultados a bordo vía interfaz USB
Datos técnicos
| Función |
prueba de resistencia de aislamiento, prueba del voltaje |
| Condiciones bajas |
23°C±5°C, debajo de 75%RH |
| Voltaje clasificado (V) |
250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| Voltaje de la prueba (V) |
voltaje clasificado x (los 1±10%) |
| Gama de la resistencia de aislamiento |
0.01MΩ~35TΩ |
| Resolución de la resistencia de aislamiento |
0.01MΩ |
| Gama del voltaje de DC |
0~1000V |
| Resolución del voltaje de DC |
0.1V |
| Gama del voltaje ca |
0~750V |
| Resolución del voltaje ca |
0.1V |
| Corriente del cortocircuito de la salida |
≥6mA |
| Ratio de la absorción dieléctrica y medida del índice de la polarización |
disponible |
| Fuente de alimentación |
batería recargable 12V |
| Contraluz |
contraluz gris controlable de la pantalla, conveniente para el uso en lugares oscuros |
| Modo de visualización |
exhibición grande de 4-bit LCD, contraluz gris de la pantalla |
| Tamaño de la exhibición del LCD |
108×65m m |
| Tamaño del instrumento |
277.2×227.5×153m m (LxWxH) |
| Interfaz USB |
para la supervisión del software y la transmisión de datos. Los datos ahorrados se pueden cargar al ordenador para la reserva y la impresión. |
| Línea de comunicación |
Línea de comunicación del USB 1pc |
| Línea de la prueba |
metros rojos del robo de alto voltaje 3, línea negro 1.5smeters, 1,5 metros verdes de la prueba de alto voltaje |
| Almacenamiento de datos |
500 grupos. El símbolo “COMPLETO” indica que el almacenamiento es lleno. |
| Opinión de los datos |
función de la opinión de los datos: “SR.” exhibición del símbolo |
| Exhibición del desbordamiento |
función del desbordamiento (exceda la gama de la medida): Exhibición del símbolo de “OL” |
| Función de la alarma |
cuando el valor medido excede el valor determinado, un aviso de la alarma será dado |
| Consumo de energía |
recurso seguro: max.30mA (contraluz apagado) |
| gire el contraluz: max.42mA |
| medida. max.300mA (contraluz apagado) |
| Peso del instrumento |
2.75kg (batería incluyendo) |
| Voltaje de la batería |
cuando el voltaje de la batería es bajo, el símbolo bajo de la batería exhibirá. |
| Parada automática |
cierre automático después de la bota de 15 minutos |
| Prueba de aislamiento |
≥50MΩ (entre la línea y el caso de medición) |
| Soporte el voltaje |
AC3kV/50Hz, 1min |
| Temperatura y humedad de trabajo |
-10℃~+50℃<85%RH |
| Temperatura y humedad de almacenamiento |
-15℃~+55℃<90%RH |
| Seguridad |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, grado 2, CAT 300V de la contaminación IEC60529 (IP54Ⅲ) |
Gama y exactitud de medición de la resistencia de aislamiento
| Función de medición |
Voltaje de salida |
Gama de medición |
exactitud |
resolución |
| Resistencia de aislamiento |
250V (el ±10%) |
0 MΩ~1MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 1 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100GΩ~1000GΩ |
±20%rdg±5dgt |
1GΩ |
|
500V (el ±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (el ±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (el ±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (el ±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10kV (el ±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
El probador de alto voltaje HIT-10 de la resistencia de aislamiento de DC es buena herramienta para realizar pruebas de resistencia de aislamiento hasta 10 kilovoltios.
