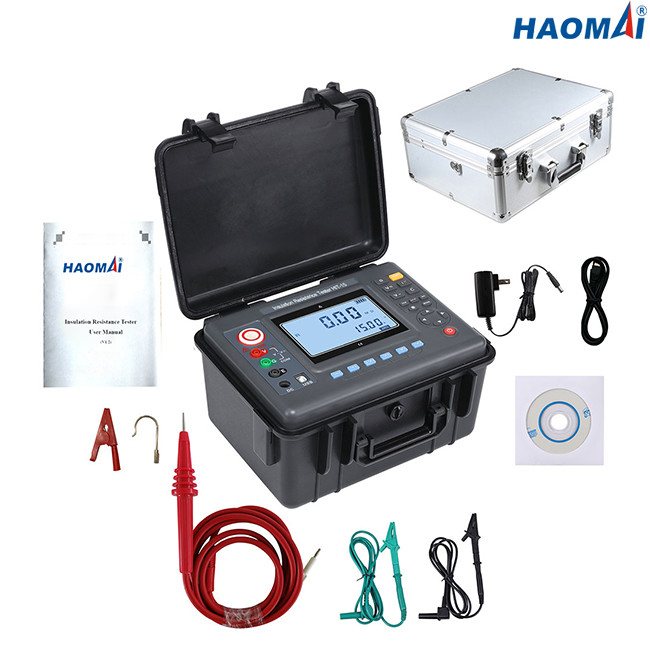

probador de la resistencia de aislamiento de 15kV DC
Modelo: HIT-15
La prueba de resistencia de aislamiento es una prueba cuantitativa, que indica la eficacia del aislamiento eléctrico de un producto. Los usos principales incluyen los cables, los transformadores, los motores/los generadores, los disyuntores y los bujes.
El HIT-15 se diseña para realizar pruebas de resistencia de aislamiento hasta 15 kilovoltios con a
Resistencia máxima de 50 TΩ. El HIT-15 ofrece la medida de DAR (ratio de la absorción dieléctrica) y del pi (índice de la polarización).
El HIT-15 es capaz de medir la capacitancia del objeto de prueba de 10uf a 100nf.
el batería li-ion recargable 12V se adopta para HIT-15, que ofrece la carga rápida de una fuente de la CA si las baterías son planas.
El HIT-15 tiene una habitación llena de los modos de prueba así como memoria a bordo y la capacidad de transferir datos a un ordenador portátil.
El recinto a prueba de mal tiempo IP54 se diseña para la operación al aire libre. La unidad HIT-15 es bastante robusta proteger el probador y eliminar el ingreso de la humedad y del polvo.
Características principales
1) resistencia de aislamiento hasta 50 TΩ @ 15 kilovoltios
2) Voltaje clasificado: 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) Gama del voltaje ca: 0-750V
4) gama del voltaje de DC: 0-1000V
5) Capacitancia de las medidas del objeto de prueba
6) Medidas DAR (ratio de la absorción dieléctrica) y pi (índice de la polarización)
7) Salida actual del cortocircuito de gran intensidad 6mA
8) Exhibición grande del LCD con el contraluz
9) Memoria avanzada y en memoria de la pantalla
10) Transferencia directa de resultados a bordo vía interfaz USB
11) Recinto a prueba de mal tiempo IP54
12) Seguridad clasificada en CATⅢ 300V
Datos técnicos
| Función |
prueba de resistencia de aislamiento, prueba del voltaje |
| Condiciones bajas |
23°C±5°C, debajo de 75%RH |
| Voltaje clasificado (V) |
500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| Voltaje de la prueba (V) |
voltaje clasificado x (los 1±10%) |
| Gama de la resistencia de aislamiento |
0.01MΩ~50TΩ |
| Resolución de la resistencia de aislamiento |
0.01MΩ |
| Gama del voltaje de DC |
0~1000V |
| Resolución del voltaje de DC |
0.1V |
| Gama del voltaje ca |
0~750V |
| Resolución del voltaje ca |
0.1V |
| Corriente del cortocircuito de la salida |
≥6mA |
| Ratio de la absorción dieléctrica y medida del índice de la polarización |
disponible |
| Fuente de alimentación |
batería recargable 12V |
| Contraluz |
contraluz gris controlable de la pantalla, conveniente para el uso en lugares oscuros |
| Modo de visualización |
exhibición grande de 4-bit LCD, contraluz gris de la pantalla |
| Tamaño de la exhibición del LCD |
108×65m m |
| Tamaño del instrumento |
277.2×227.5×153m m (LxWxH) |
| Interfaz USB |
para la supervisión del software y la transmisión de datos. Los datos ahorrados se pueden cargar al ordenador para la reserva y la impresión. |
| Línea de comunicación |
Línea de comunicación del USB 1pc |
| Línea de la prueba |
metros rojos del robo de alto voltaje 3, línea negro 1.5smeters, 1,5 metros verdes de la prueba de alto voltaje |
| Almacenamiento de datos |
500 grupos. El símbolo “COMPLETO” indica que el almacenamiento es lleno. |
| Opinión de los datos |
función de la opinión de los datos: “SR.” exhibición del símbolo |
| Exhibición del desbordamiento |
función del desbordamiento (exceda la gama de la medida): Exhibición del símbolo de “OL” |
| Función de la alarma |
cuando el valor medido excede el valor determinado, un aviso de la alarma será dado |
| Consumo de energía |
recurso seguro: max.30mA (contraluz apagado) |
| gire el contraluz: max.42mA |
| medida. max.300mA (contraluz apagado) |
| Peso del instrumento |
2.75kg (batería incluyendo) |
| Voltaje de la batería |
cuando el voltaje de la batería es bajo, el símbolo bajo de la batería exhibirá. |
| Parada automática |
cierre automático después de la bota de 15 minutos |
| Prueba de aislamiento |
≥50MΩ (entre la línea y el caso de medición) |
| Soporte el voltaje |
AC3kV/50Hz, 1min |
| Temperatura y humedad de trabajo |
-10℃~+50℃<85%RH |
| Temperatura y humedad de almacenamiento |
-15℃~+55℃<90%RH |
| Seguridad |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, grado II, CAT 300V de la contaminación IEC60529 (IP54Ⅲ) |
Gama y exactitud de medición de la resistencia de aislamiento
| Función de medición |
Voltaje de salida |
Gama de medición |
Exactitud |
Resolución |
| Resistencia de aislamiento |
500V (el ±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (el ±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (el ±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (el ±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10KV (el ±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
| 15kV (el ±10%) |
0 MΩ~60MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 60 MΩ~600MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 600 MΩ~6000MΩ |
±5%rdg±5dgt |
1MΩ |
| 6 GΩ~60GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 60 GΩ~600GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 600 GΩ~6000GΩ |
±20%rdg±5dgt |
1GΩ |
| 6 TΩ~50TΩ |
±35%rdg±10dgt |
0.01TΩ |
Gama y exactitud de medición de la capacitancia
| Función de medición |
Gama de medición |
exactitud |
resolución |
| Capacitancia |
10uf-50uf |
±15%rdg±5dgt |
0.01uf |
| 1uf-10uf |
±15%rdg±5dgt |
0.1uf |
| 100nf-10nf |
±15%rdg±5dgt |
0.01nf |
| 10nf-100nf |
±15%rdg±5dgt |
0.01nf |
el probador HIT-15 de la resistencia de aislamiento de 15kV DC es herramienta potente para medir la resistencia de aislamiento de cables, de transformadores, de motores/de los generadores, de los disyuntores y de los bujes etc.
