Lugar de origen: | China |
Nombre de la marca: | HAOMAI |
Certificación: | ISO9001:2015, Calibration Report |
Número de modelo: | HME-1200 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Detalles de empaquetado: | Caso del caso + de la madera contrachapada de transporte |
Tiempo de entrega: | 5-10 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 400 sistemas por mes |
Nombre de producto: | Sistema de la prueba de la retransmisión de protección, equipo de la prueba de la retransmisión, sis | Salida actual: | 6x0… 30A |
---|---|---|---|
Salida del voltaje: | 6x0… 120V | Exactitud de la salida: | el ≤0.2% para la salida de la CA |
Fuente auxiliar de DC: | 110V/220V (max.1.5A) | Operación: | modo local + modo de PC |
Alta luz: | equipo secundario de la prueba de la inyección 20.3kg,equipo secundario de la prueba de la inyección 6x30A,Probador protector multifuncional de la retransmisión |
Sistema de prueba económico de la retransmisión de la Seis-fase
Modelo: HME-1200
El HME-1200 es el sistema de prueba económico de la retransmisión de protección de la seis-fase, que puede hacer salir la corriente de 6 fases (6×0… 30A) y el voltaje de 6 fases (6×0..120V) para las retransmisiones de protección convencionales de la prueba.

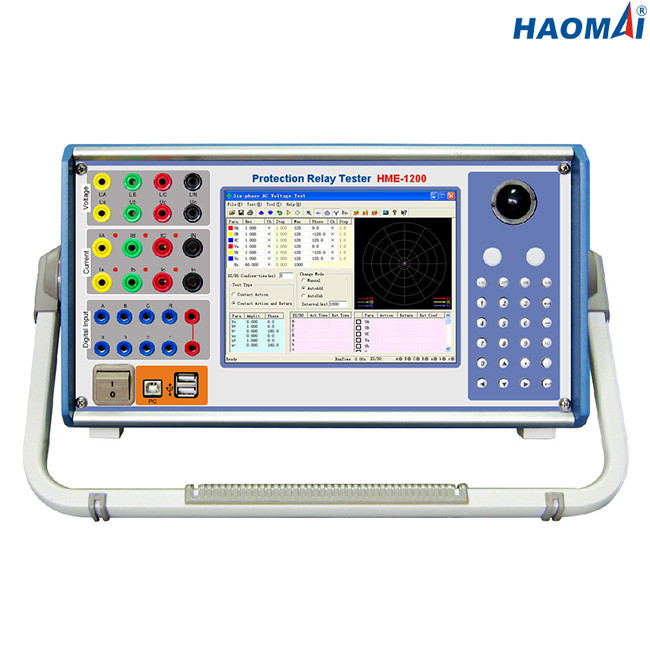

La PC industrial integrada con la pantalla LCD de 8 pulgadas, el teclado y el ratón del Trackball se adoptan para hacer el funcionamiento HME-1200 sin una PC. Es también puede ser actuada vía el software de la PC que corre en un ordenador portátil con el sistema operativo Windows.
Características principales
●La mayoría del sistema de prueba rentable de la retransmisión de 6 fases
●corriente de 6 fases (6×0… 30A) de + salida del voltaje 6 fases (6×0… 120V)
●PC industrial integrada con la pantalla LCD de 8 pulgadas
●Prueba local y prueba remota de la PC disponible
●Adopte el amplificador linear de la confiabilidad de alta fidelidad y alta
●Módulos abundantes de la prueba para probar las diversas retransmisiones de protección
Datos técnicos
Generador actual
Determinación de la gama | CA 6-phase (L-N) | 6x0… 30A |
CA trifásica (L-N) | 3x0… 60A | |
CA 1-phase (LL-LN) | 1x0… 180A | |
DC (L-N) | 6x0… ±10 A | |
Poder | CA 6-phase (L-N) | 6x300VA en 30A |
CA trifásica (L-N) | 3x450VA en 60A | |
CA 1-phase (LL-LN) | 1x1000VA en 180A | |
DC (L-N) | 6x70VA en 10A | |
Exactitud | CA: el ≤0.2% | |
DC: el ≤0.5% | ||
Resolución | 1mA |
Generador del voltaje
Determinación de la gama | CA 6-phase (L-N) | 6x0… 120V |
CA trifásica (L-N) | 3x0… 240V | |
DC (L-N) | 6x0… ±160V | |
Poder | CA 6-phase (L-N) | 6x80VA en 120V |
CA trifásica (L-N) | 3x100VA en 240V | |
DC (L-N) | 6x70VA en 160V | |
Exactitud | CA: el ≤0.2% | |
DC: el ≤0.5% | ||
Resolución | 1mV |
Fuente auxiliar de DC
Gama del voltaje | 110V/220V (max.1.5A) |
Poder | max.165VA/330VA |
Entradas de Digitaces
Número | 8 |
Características entradas | contacto ocioso o contacto potencial-libre |
Características del umbral | “0": 0~6V; “1": 12V~250V |
Tiempo de medición máximo | 999999.999s |
Exactitud del tiempo | ±1ms |
Resolución de tiempo | 1ms |
Salidas de Digitaces
Número | 8 |
Tipo | contacto ocioso |
Capacidad de la rotura | 250VAC/0.5A, 250VDC/0.2A |
Generadores generales
Frecuencia | gama: 0~1000Hz |
exactitud:<1mhz> | |
resolución: 0.01Hz | |
Fase | gama: -360° ~+360° |
exactitud: 0.1° | |
resolución: 0.1° | |
Armónico | orden de la superposición: 2~20 veces |
distorsión: el ≤0.5% |
Fuente de alimentación
Voltaje de entrada nominal | El AC220V/230V±10%, 1 fase |
Frecuencia nominal | 50/60 herzios |
Corriente clasificada | 10A en 230V |
Conexión | zócalo estándar de la CA (IEC 60320) |
Diverso
Peso | 20.3kg (44,75 libras) |
Dimensiones (W x H x D, sin la manija) | 470×550×280m m (18.50x21.65x11.02 adentro) |
Puerto de la conexión | 2 puertos de USB, 1 puerto serie |
El HME-1200 es el sistema de prueba económico de la retransmisión de protección de la seis-fase para probar las retransmisiones de protección convencionales. Los resultados de la prueba se pueden ahorrar a bordo, y el operador puede utilizar el lápiz de memoria del USB para copiar los resultados de la prueba ahorrados. O el operador puede conectar el equipo HME-1200 con un ordenador portátil con el sistema operativo Windows, después el ordenador portátil del uso para controlar el equipo HME-1200 y para terminar todas las pruebas, y los resultados de la prueba se pueden ahorrar en el ordenador portátil directamente.
