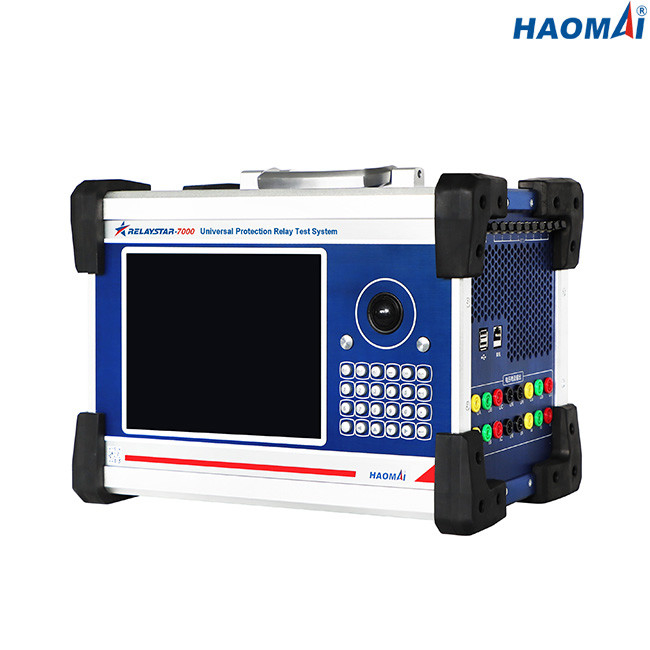

Sistema de prueba universal de la retransmisión
Modelo: RELAYSTAR-7000
El RELAYSTAR-7000 es un sistema de prueba multiusos y portátil capaz de probar una amplia variedad de retransmisiones protectoras electromecánicas, de estado sólido y por microprocesador, las retransmisiones de la sobrecarga del motor e IEDs basados en IEC 61850.
La unidad se puede actuar manualmente vía la interfaz de usuario industrial incorporada de la PC y de la pantalla de TFT LCD de 9,7 pulgadas, o el software remoto del funcionamiento RELAYSTAR en una PC.
La interfaz de usuario incorporada incorpora un grande, fácil leer la definición a todo color, la pantalla de visualización de TFT LCD, que exhibe valores medidos tales como amperios de la CA y de DC, voltios de la CA y de DC, y el tiempo de alta resolución, altos en ambos segundos y ciclos. Dependiendo del tipo de prueba seleccionado, otros valores se pueden exhibir, por ejemplo ángulo de fase, frecuencia, vatios, el VA, o el factor de poder.
Características principales
1)Diseño todo junto para probar todos los tipos de retransmisiones de protección y de IEDs
2)Prueba local y prueba remota de la PC disponible
3)6 canales actuales convertibles y 6 canales del voltaje
4)Supervisión integrada y grabación
5)El satélite dinámico de GPS sincronizó capacidad de punta a punta de la prueba
6)Cuatro modos de la sincronización de tiempo: código integrado de GPS, de IRIG-B, PPS e IEEE1588
7)Capacidad de la prueba del IEC 61850
Datos técnicos
Salidas generales de la corriente y del voltaje
| Generador actual |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Poder |
CA 6-phase (L-N): 6x450VA en 30A |
| DC (L-N): 6x120VA en 10A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~10A) |
| Resolución |
1mA |
| Generador del voltaje |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Poder |
CA 6-phase (L-N): 6x80VA en 150V |
| DC (L-N): 6x80VA en 160V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~160V) |
| Resolución |
1mV |
| Generadores generales |
Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Interfaces de comunicaciones de Ethernet
| Modo |
10/100Base-TX (10/100Mbit, de conductor doble retorcido, auto-cruce) |
| Número de puerto |
2 |
| Tipo de interfaz |
RJ45 |
| Indicación de situación |
Luces LED |
Interfaces de comunicaciones de fibra óptica
| Modo |
100Base-FX (100Mbit, de fibra óptica, lleno - duplex) |
| Número de puerto |
8 |
| Tipo de interfaz |
LC |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
1310nm |
| Distancia de transmisión |
>el 1km |
| Indicación de situación |
Luces LED |
Interfaces de los PIE3S
| Número de puerto |
9 (8 para transmitir, 1 para recibir) |
| Tipo de interfaz |
ST |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
850nm |
Entradas binarias
| Número |
8 |
| Tipo |
contacto potencial-libre o contacto ocioso (identificación automática) |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A; 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión |
corrientes y salidas del voltaje |
| Grabación |
las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
Zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
19.5kg (42,99 libras) |
| Dimensiones (W x H x D, sin la manija) |
405×295×250m m (15.94x11.61x9.84 adentro) |
Está el más conveniente el sistema de prueba universal de la retransmisión RELAYSTAR-7000 de ambientes donde numérico y protección basada comunicación. Con su precisión extraordinario alta, es también una fuente ideal basó el calibrador para toda clase de dispositivos de la medida tales como metro de PQ y UGP.
El sistema de prueba universal de la retransmisión RELAYSTAR-7000 tiene protección perfecta. Todas las salidas de la corriente y del voltaje son completamente prueba de la sobrecarga y del cortocircuito y protegido contra señales transitorias de alto voltaje externas y sobre temperatura.
El sistema de prueba universal de la retransmisión RELAYSTAR-7000 ganó la oferta de SGCC (State Grid Corporation de China) muchas veces. Las fotos de la prueba en el terreno se muestran como imágenes abajo.
