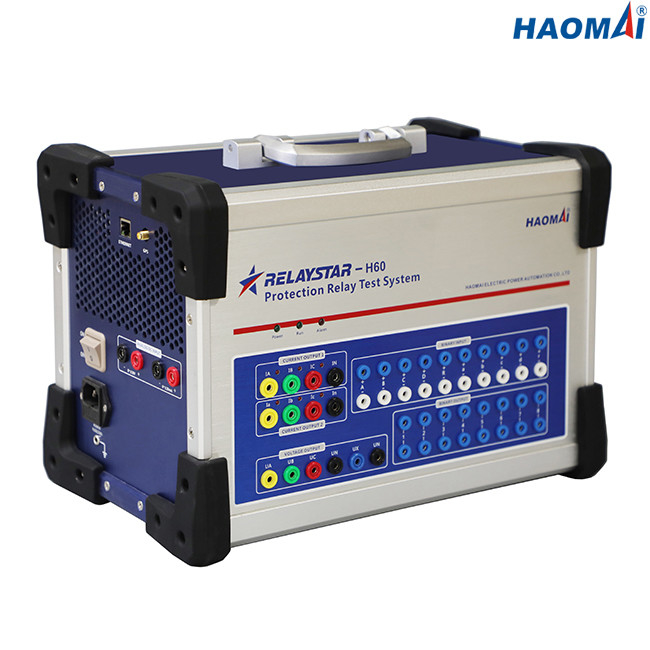

Sistema de prueba de la retransmisión de la Seis-fase de la alta exactitud
Modelo: RELAYSTAR-H60
El RELAYSTAR-H60 es alta exactitud sistema de prueba de la retransmisión de 6 fases para probar todas las generaciones y tipos de retransmisiones de protección en subestaciones de alto voltaje y ambientes industriales. Puede hacer salir la corriente de 6 fases (0… 32A/phase) y el voltaje de 4 fases (0… 300V/phase), y la exactitud de la salida es mucho más alta (hasta 0,05%).
El sistema RELAYSTAR-H60 de prueba de la retransmisión de la Seis-fase de la alta exactitud se puede gestionar por el software de RELAYSTAR que corre en un ordenador portátil con el sistema operativo Windows.
La prueba de punta a punta se puede realizar por GPS incorporado de RELAYSTAR-H60.
Características principales
1) corriente 6-phase (6×32A) de + salida del voltaje 4 fases (4×300V)
2) Prueba local y prueba remota de la PC disponible
3) Amplificador de potencia linear del alto rendimiento
4) Supervisión integrada y grabación de la forma de onda
5) Autopretección inteligente
6) DC aux. independiente para el poder de abastecimiento a las retransmisiones de protección
7) Modos de prueba auto y manual disponibles
8) Realice la prueba de punta a punta por GPS incorporado
Datos técnicos
Generador actual
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 32A |
| CA trifásica (L-N) |
3x0… 64A |
| CA 1-phase (LL-LN) |
1x0… 192A |
| DC (L-N) |
6x0… ±15A |
| Poder |
CA 6-phase (L-N) |
6x240VA en 32A |
| CA trifásica (L-N) |
3x400VA en 64A |
| CA 1-phase (LL-LN) |
1x750VA en 192A |
| DC (L-N) |
6x240VA en 15A |
| Exactitud |
CA: ±2.5mA (≤0.5A), el ≤0.05% (0.5~32A) |
| DC: el ≤0.1% |
| Resolución |
1mA |
Generador del voltaje
| Determinación de la gama |
CA 4-phase (L-N) |
4x0… 300V |
| CA 1-phase (L-L) |
1x0… 600V |
| DC (L-N) |
4x0… ±300V |
| Poder |
CA 4-phase (L-N) |
4x80VA en 300V |
| CA 1-phase (L-L) |
1x160VA en 600V |
| DC (L-N) |
4x80VA en 300V |
| Exactitud |
CA: ±5mV (≤5V), el ≤0.05% (5~300V) |
| DC: el ≤0.1% |
| Resolución |
1mV |
Fuente auxiliar de DC
| Gama del voltaje |
0-300V |
| Exactitud de la salida |
el ≤0.5% |
| Poder |
max.160VA |
Entradas binarias
| Número |
10 |
| Características entradas |
contacto ocioso o contacto potencial-libre |
| Características del umbral |
“0": 0-6V; “1": 11V-250V |
| Tiempo de medición máximo |
999999.999s |
| Exactitud del tiempo |
≤0.1ms |
| Resolución de tiempo |
0.1ms |
Salidas binarias
| Número |
8 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A, 250VDC/0.2A |
La medición del voltaje de DC entró
| Gama de medición |
0… ±10 V |
| Exactitud |
error < 0="">
|
Entrada de medición actual de DC
| Gama de medición |
0… ±20 mA |
| Exactitud |
error < 0="">
|
Supervisión integrada y grabación
| Supervisión |
salidas actuales y 4 de 6-phase de la fase del voltaje |
| Grabación |
salidas analógicas |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Generadores generales
| Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0. 1° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal |
El AC220V/230V±10%, 1 fase |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
Diverso
| Peso |
14.8kg (32,63 libras) |
| Dimensiones (W x H x D, sin la manija) |
392x272x237m m (15.43x10.71x9.33 adentro) |
| Puerto de la conexión |
1 puerto Ethernet |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
El sistema de prueba de la retransmisión de la Seis-fase de la alta exactitud RELAYSTAR-H60 es herramienta potente para probar toda clase de retransmisiones de protección producidas por los fabricantes de ABB, de GE, de ALSTOM, de SIEMENS, de Schneider, de SEL, de NR, de SIFANG, de CYG SUNRI etc.
El sistema de prueba de la retransmisión de la Seis-fase de la alta exactitud RELAYSTAR-H60 se desarrolla y se fabrica bajo sistema registrado del ISO 9001.
