Name: HAOMAI prueba de la retransmisión de protección de 3 fases fijada para la retransmisión electromecánica
Brand: HAOMAI
SKU: HME-702

Inicio Productos sistema de la prueba de la retransmisión de protección

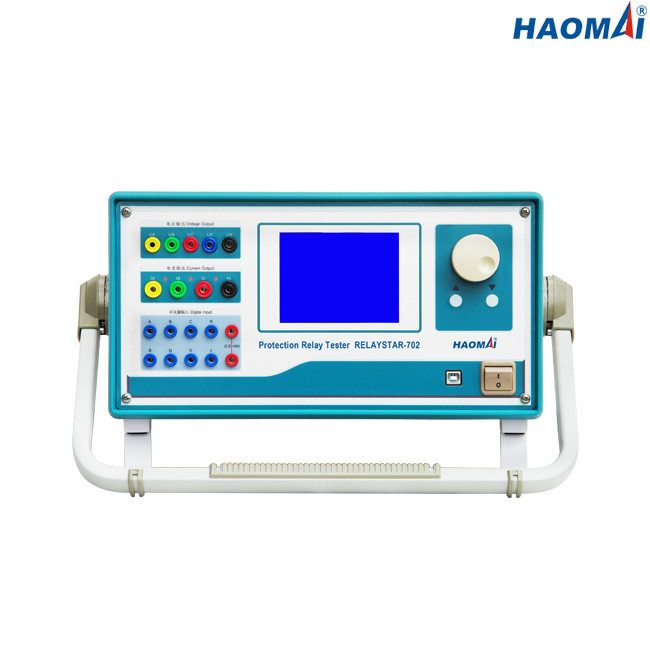

HAOMAI prueba de la retransmisión de protección de 3 fases fijada para la retransmisión electromecánica

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HAOMAI
Certificación:	ISO9001:2015, Calibration Report
Número de modelo:	HME-702

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	negotiation
Detalles de empaquetado:	Caso del caso + de la madera contrachapada de transporte
Tiempo de entrega:	5-10 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	400 sistemas por mes

Contacto

Descripción detallada del producto

Nombre de producto:	Sistema de la prueba de la retransmisión, equipo de la prueba de la retransmisión, probador de la re	Salida actual:	3x0… 40A
Salida del voltaje:	4x0… 120V	Exactitud de la salida:	el ≤0.2% para la salida de la CA
De potencia de salida máximo:	1x900VA en 120A	Operación:	modo local + modo de PC
Alta luz:	Sistema de la prueba de la retransmisión de protección de HAOMAI , Sistema de la prueba de la retransmisión de protección de 3 fases , Sistema electromecánico de la prueba de la retransmisión de 3 fases

Sistema trifásico económico de la prueba de la retransmisión de protección

Modelo: HME-702

El HME-702 es el sistema trifásico clásico de la prueba de la retransmisión de protección, que fue puesto en marcha al mercado desde 1999. Puede ser utilizado para las retransmisiones electromecánicas, de estado sólido y por microprocesador de la prueba de protección.

El software de la PC de HME-702 se diseña basado en el sistema de Windows, fácil y conveniente para la operación y la mejora.

El HME-702 es la opción más económica para los ingenieros de prueba de la retransmisión.

Características principales

1) (3×40A) de + salida actual trifásica del voltaje 4 fases (4×120V)

2) Prueba local y prueba remota de la PC disponible

3) Sistema integrado con la pantalla LCD 320×240

4) Amplificador de potencia linear del alto rendimiento

5) 8 entradas binarias + 4 salidas binarias

6) DC aux. independiente

7) Función de prueba potente del software

Datos técnicos

Generador actual

Determinación de la gama	CA trifásica (L-N)	3x0… 40A
	CA 1-phase (LL-LN)	1x0… 120A
	DC (L-N)	3x… ±10A
	CA trifásica (L-N)	3x420VA en 40A
Poder	CA 1-phase (LL-LN)	1x900VA en 120A
	DC (L-N)	3x120VA en 10A
Exactitud	CA: el ≤0.2%
Exactitud	DC: el ≤0.5%

Generador del voltaje

Determinación de la gama	CA 4-phase (L-N)	4x0… 120V
	CA 1-phase (L-L)	1x0… 240V
	DC (L-N)	3x… ±160V
Poder	CA 4-phase (L-N)	4x80VA en 120V
	CA 1-phase (L-L)	1x100VA en 240V
	DC (L-N)	3x70VA en 160V
Exactitud	CA: el ≤0.2%
Exactitud	DC: el ≤0.5%

Fuente auxiliar de DC

Gama del voltaje	110V/220V (max.1.5A)
Poder	max.165VA/330VA

Entradas de Digitaces

Número	8
Características entradas	contacto ocioso o contacto potencial-libre
Características del umbral	“0": 0~6V; “1": 11V~250V
Tiempo de medición del máximo	0.1ms~9999s
Exactitud del tiempo	0.1ms

Salidas de Digitaces

Número	4
Tipo	contacto ocioso
Capacidad de la rotura	220VAC/0.5A, 220VDC/0.2A

Generadores generales

Frecuencia	gama: 0~1000Hz (modo de PC), 20~300Hz (modo local)
	exactitud:<10mhz>
	resolución: 0.01Hz
Fase	gama: 0~360°
	exactitud: 0.2°
	resolución: 0.1°
Armónico	órdenes de la superposición: 1~20 (modo de PC), 1~6 (modo local),
Armónico	distorsión: el ≤0.5%

Fuente de alimentación

Voltaje de entrada nominal	modificado para requisitos particulares (CA EL 220V/230V/120V±10%, 1 fase)
Frecuencia nominal	50/60 herzios
Corriente clasificada	10A en 230V/12A en 115V
Conexión	zócalo estándar de la CA (IEC 60320)

Condiciones ambientales

Temperatura de la operación	0… °C +50 (°F) +32… +122
Temperatura de almacenamiento	-25… °C +70 (- °F) 13… +158
Gama de humedad	humedad relativa 5… 95%, sin condensación
Vibración	IEC 60068-2-6 (20m/s2 en 10… 150 herzios)

Diverso

Peso	22kg (48,50 libras)
Dimensiones (W x H x D, sin la manija)	400×300×180m m (15.75x11.81x7.09 adentro)
Puerto de la conexión	para la conexión de PC

HME-702 es la prueba más rentable de la retransmisión de protección fijó por todo el mundo, y tiene funcionamiento confiable y el mantenimiento bajo cuesta ventaja típica. Las ventas acumulativas sobre 5.000 unidades a partir de 1999 a ahora.
