La prueba de la retransmisión de protección del PDA 120V fijó tamaño pequeño ultraligero

Sistema de la prueba de la retransmisión de protección del PDA

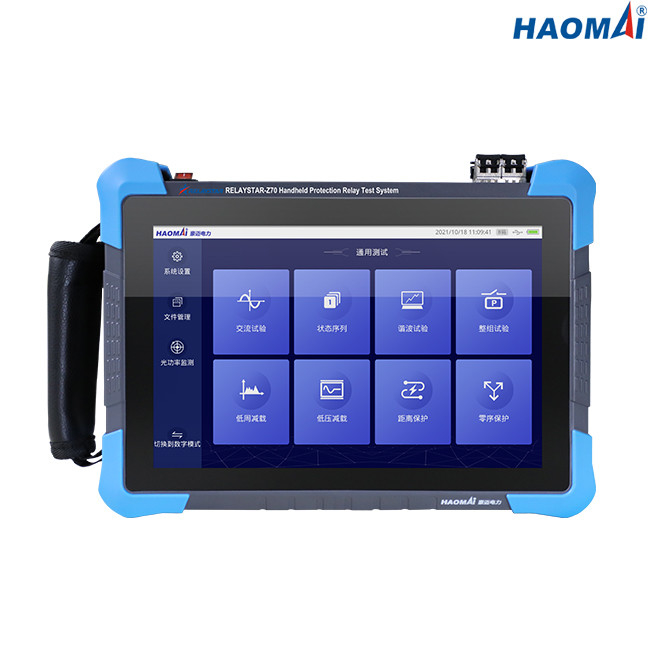

Modelo: RELAYSTAR-Z70
La prueba de la retransmisión de protección del PDA fijó RELAYSTAR-Z70 es capaz de probar los dispositivos basados convencionales de las retransmisiones de protección (tales como retransmisiones de protección de estado sólido y por microprocesador), de protección del IEC 61850 e IEDs en la subestación elegante.
El sistema integra una variedad de prueba y de funciones del análisis, que se pueden utilizar para la prueba funcional y de funcionamiento completa del equipo, tal como protección, dispositivo inteligente de supervisión y de control, combinando la unidad y el transformador de instrumento electrónico.
Debido a su tamaño pequeño (como iPad mini) y al diseño ligero, el RELAYSTAR-Z70 es muy fácil llevar el sitio de prueba.
La batería de litio incorporada puede guardar la unidad RELAYSTAR-Z70 el correr por más de 8 horas, que superan la dificultad de no poder conseguir poder en el sitio de prueba.

Características principales
1)pantalla táctil de alta resolución 10.1-inch para la operación
2)De acuerdo con la plataforma de hardware del SOC y el desarrollo de sistema integrado de Linux
3)actual trifásico (3x0… 10A) + salidas trifásicas del voltaje (3x0… 120V) para probar las retransmisiones de protección convencionales
4)Cumpla con IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, el GANSO y otros estándares digitales ópticos del mensaje
5)Configure 36 canales digitales ópticos de SV/GOOSE
6)Módulos de interfaz ópticos de red de la ayuda el 100M
7)Módulos ópticos del puerto serie de los PIE3S de la ayuda
8)Sincronización de tiempo de la ayuda IRIG-B
9)Supervisión en tiempo real de los paquetes digitales ópticos ópticos del poder y de la red
10)La importación estándar del fichero de la ayuda LCC, extractos requirió la información de configuración del caso del dispositivo, y genera topología analizando del uno-tecleo

Datos técnicos
Salidas generales de la corriente y del voltaje


Interfaces de comunicaciones de Ethernet


Interfaces de comunicaciones de fibra óptica


Interfaces de los PIE3S


Entradas binarias


Salidas binarias


Fuente de alimentación


Diverso


El sistema RELAYSTAR-Z70 de la prueba de la retransmisión de protección del PDA es la última generación de sistema completo ultraportable de la prueba de la retransmisión de protección, que ayudará a ingenieros termina más fácilmente la prueba de las retransmisiones de protección y de IEDs en la subestación.
