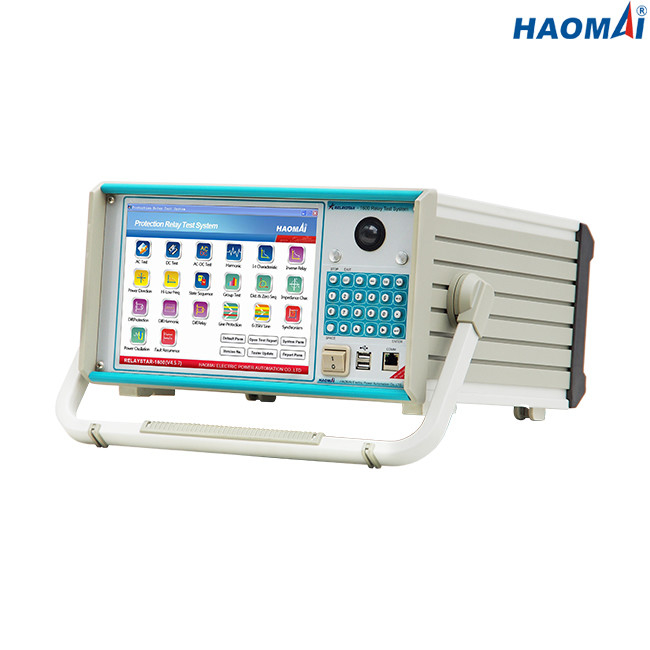

Sistema multifuncional de la prueba de la retransmisión de protección de la Seis-fase
Modelo: RELAYSTAR-1600
La prueba de la retransmisión de protección de la Seis-fase fijó RELAYSTAR-1600 es la prueba multifuncional fijada con 6 canales de salida actual y 6 canales de salida del voltaje, que tiene se piensan sobre todo para la prueba secundaria de las retransmisiones de protección. Virtualmente todos los tipos de retransmisiones de protección se pueden probar, por ejemplo las retransmisiones de protección electromecánicas, de estado sólido y por microprocesador.
La prueba multifuncional de la retransmisión de protección de la Seis-fase fijó RELAYSTAR-1600 tiene la capacidad de ser controlado manualmente por la PC industrial integrada y la pantalla a todo color de TFT LCD, que permite que el usuario realice la prueba manual, de estado estacionario y dinámica de manera rápida y fácil, así como use los módulos preestablecidos incorporados de la prueba para la mayoría de las retransmisiones populares.
La prueba multifuncional de la retransmisión de protección de la Seis-fase fijó RELAYSTAR-1600 se puede sincronizar para realizar la prueba de punta a punta con los sistemas de la prueba asignados en diversas subestaciones con su GPS integrado.
Características principales
1) corriente 6-phase (6×40A) + 6 salidas del voltaje de la fase (6×150V)
2) PC industrial integrada con la pantalla LCD de 10,4 pulgadas
3) Prueba local y prueba remota de la PC disponible
4) El poder más elevado hizo salir 1x1000VA en 240A
5) Supervisión integrada y grabación
6) Extremo para terminar la prueba con GPS integrado
7) Simulador variable de la batería
8) Software funcional completo de la prueba de RELAYSTAR
9) La instalación de la importación y de la exportación de RÍO
10) Creación automática del informe de prueba
Datos técnicos
Generador actual
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 40A |
| CA trifásica (L-N) |
3x0… 80A |
| CA 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 A |
| Poder |
CA 6-phase (L-N) |
6x300VA en 40A |
| CA trifásica (L-N) |
3x450VA en 80A |
| CA 1-phase (LL-LN) |
1x1000VA en 240A |
| DC (L-N) |
6x120VA en 20A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~20A) |
| Resolución |
1mA |
Generador del voltaje
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 150V |
| CA trifásica (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Poder |
CA 6-phase (L-N) |
6x80VA en 150V |
| CA trifásica (L-N) |
3x100VA en 300V |
| DC (L-N) |
6x80VA en 175V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~175V) |
| Resolución |
1mV |
Fuente auxiliar de DC
| Gama del voltaje |
110V/220V (max.1.5A) |
| Poder |
max.165VA/330VA |
Entradas binarias
| Número |
10 |
| Características entradas |
contacto ocioso o contacto potencial-libre |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
| Tiempo de medición del máximo |
999999.999s |
| Exactitud del tiempo |
±1ms |
| Resolución de tiempo |
1ms |
Salidas binarias
| Número |
8 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A, 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión |
corrientes y salidas del voltaje |
| Grabación |
las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Generadores generales
| Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (CA EL 220V/230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 115V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
18kg (39,68 libras) |
| Dimensiones (W x H x D, sin la manija) |
420×360×210m m (16.54x14.17x8.27 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto Ethernet |
La prueba multifuncional de la retransmisión de protección de la Seis-fase fijó RELAYSTAR-1600 tiene protección perfecta. Todas las salidas de la corriente y del voltaje son completamente prueba de la sobrecarga y del cortocircuito y protegido contra señales transitorias de alto voltaje externas y sobre temperatura.
El sistema multifuncional RELAYSTAR-1600 de la prueba de la retransmisión de protección de la Seis-fase es la opción preferida para los ingenieros de pruebas en caso de que la transportabilidad excelente sea necesaria y la corriente de 6 fases hasta 40A es suficiente.
La prueba multifuncional de la retransmisión de protección de la Seis-fase fijó RELAYSTAR-1600 se puede utilizar para probar las retransmisiones de protección de GE MULTILIN mostradas como imágenes abajo.
