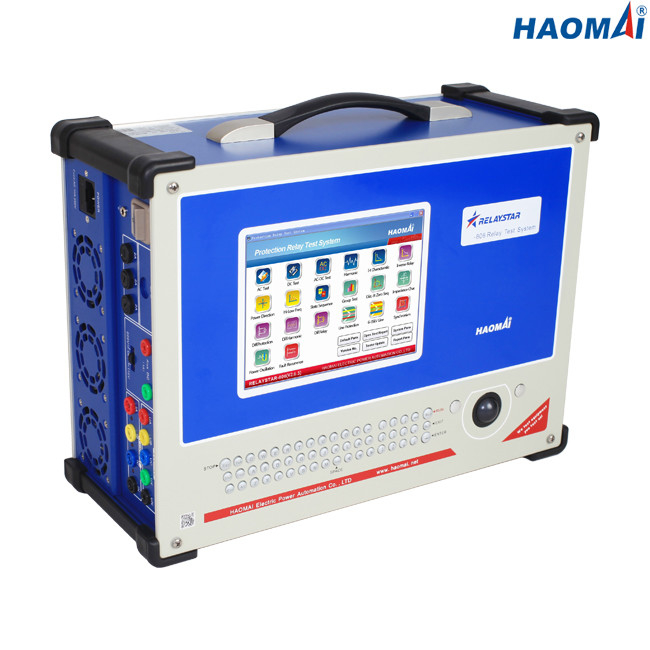

Sistema trifásico completo de la prueba de la retransmisión de protección
Modelo: RELAYSTAR-806
El RELAYSTAR-806 es sistema trifásico completo de la prueba de la retransmisión de protección y herramienta el encargar. Tiene 7 canales para la salida ((3I + 4U), y cada canal de salida es control independiente y simultáneo de la magnitud, del ángulo de fase y de los valores de la frecuencia.
El equipo RELAYSTAR-806 se puede actuar independientemente vía la PC industrial integrada con la pantalla LCD de 8 pulgadas, teclado lleno y el ratón, ninguna PC requirió. El operador también puede conectar el equipo RELAYSTAR-806 con el ordenador portátil, software del uso RELAYSTAR que corre en el ordenador portátil con el sistema operativo Windows para controlar completamente el equipo RELAYSTAR-806 para terminar todas las pruebas y para ahorrar los resultados de la prueba en el ordenador portátil.
Características principales
1) Usos de prueba universales de la retransmisión
2) salidas 7-channel (3I + 4U)
2) PC industrial integrada con la pantalla LCD de 8 pulgadas, el teclado lleno y el ratón
3) Control y actuar con o sin la PC
4) Salida AUX. independiente de DC
5) Extremo para terminar la prueba con GPS integrado
6) Software funcional completo de la prueba de RELAYSTAR
7) La instalación de la importación y de la exportación del fichero de RÍO
8) Modelo de sistema eléctrico para la prueba dinámica
9) Exhibición de vector en línea
10) Encender para criticar la prueba (SOTF)
11) Creación automática del informe de prueba
12) Actualización de software gratuitamente
Datos técnicos
Generador actual
| Determinación de la gama |
CA trifásica (L-N) |
3x0… 40A |
| CA 1-phase (LL-LN) |
1x0… 120A |
| DC (L-N) |
3x… ±10A |
|
Poder
|
CA trifásica (L-N) |
3x300VA en 40A |
| CA 1-phase (LL-LN) |
1x1000VA en 120A |
| DC (L-N) |
3x120VA en 10A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~40A) |
| DC: ±5mA (0~0.5A), el ≤0.2% (0.5~10A) |
| Resolución |
1mA |
Generador del voltaje
| Determinación de la gama |
CA 4-phase (L-N) |
4x0… 150V |
| CA 1-phase (L-L) |
1x0… 300V |
| DC (L-N) |
3x… ±160V |
| Poder |
CA 4-phase (L-N) |
4x70VA en 150V |
| CA 1-phase (L-L) |
1x140VA en 300V |
| DC (L-N) |
3x80VA en 160V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0~5V), el ≤0.2% (5~160V) |
| Resolución |
1mV |
Salida auxiliar de DC
| Gama del voltaje |
110V/220V (max.1.5A) |
| Poder |
max.165VA/330VA |
Entradas binarias
| Número |
8 |
| Características entradas |
contacto ocioso o contacto potencial-libre |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
| Tiempo de medición máximo |
999999.999s |
| Exactitud del tiempo |
±1ms |
| Resolución de tiempo |
1ms |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A, 250VDC/0.2A |
Generadores generales
| Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (CA EL 220V/230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 115V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
Diverso
| Peso |
18kg (39,68 libras) |
| Dimensiones (W x H x D, sin la manija) |
405×300×164m m (15.94x11.81x6.46 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto Ethernet |
La prueba trifásica completa de la retransmisión de protección fijó RELAYSTAR-806 se diseña sobre todo para la prueba secundaria de las retransmisiones de protección. Virtualmente todos los tipos retransmisiones de protección definidas por ANSI/IEEE pueden ser probados. Los ejemplos puede de qué RELAYSTAR-806 prueba se muestran tan debajo de la tabla.
| ANSI/IEEE no. |
Nombre del dispositivo o de función |
| 2 |
El mirar fijamente de retraso de tiempo |
| 3 |
Comprobación o relé de seguridad |
| 7 |
retransmisión del Tarifa-de-cambio |
| 13 |
dispositivo de la Síncrono-velocidad |
| 15 |
Velocidad o frecuencia, haciendo juego el dispositivo |
| 16 |
Dispositivo de comunicación de datos |
| 18 |
Acelerando o decelerando el dispositivo |
| 21 |
Retransmisión de la distancia |
| 24 |
Voltios por la retransmisión de Hertz |
| 25 |
Dispositivo de la sincronización o del Sincronismo-control |
| 27 |
Retransmisión de Undervoltage |
| 30 |
Retransmisión de anunciador |
| 32 |
Retransmisión direccional del poder |
| 36 |
Polaridad o dispositivo polarizante del voltaje |
| 37 |
Corriente oculta o retransmisión de Underpower |
| 40 |
Retransmisión del campo |
| 44 |
Retransmisión el comenzar de la secuencia de la unidad |
| 46 |
retransmisión actual de la Reverso-fase o de la Fase-balanza |
| 47 |
Retransmisión del voltaje de la fase-secuencia |
| 48 |
Retransmisión incompleta de la secuencia |
| 50 |
Sobreintensidad de corriente o índice instantánea de retransmisión de la subida |
| 51 |
Retransmisión de la sobreintensidad de corriente del tiempo de la CA |
| 55 |
Retransmisión del factor de poder |
| 59 |
Retransmisión de la sobretensión |
| 60 |
Retransmisión del voltaje o del equilibrio actual |
| 62 |
Retransmisión de detención o de apertura de retraso de tiempo |
| 66 |
Dispositivo que hace muescas en o que activa |
| 67 |
Retransmisión direccional de la sobreintensidad de corriente de la CA |
| 68 |
Hacia fuera-de-paso o retransmisión del bloqueo |
| 69 |
Dispositivo de control permisivo |
| 74 |
Retransmisión de la alarma |
| 76 |
Retransmisión actual de DC |
| 77 |
Dispositivo de la telémetro |
| 78 |
retransmisión de medición del Fase-ángulo |
| 79 |
Retransmisión Reclosing de la CA |
| 81 |
Retransmisión de la frecuencia |
| 82 |
DC Carga-que mide Reclosing la retransmisión |
| 83 |
Retransmisión automática del control selectivo o de la transferencia |
| 85 |
Retransmisión del receptor del portador o del Piloto-alambre |
| 86 |
Retransmisión de cierre |
| 87 |
Retransmisión protectora diferenciada |
| 91 |
Retransmisión direccional del voltaje |
| 92 |
Retransmisión direccional del voltaje y del poder |
| 94 |
El disparar o retransmisión libre |
