Analizador del IEC 61850 del PDA
Modelo: NSA-60
El analizador NSA-60 del IEC 61850 del PDA se basa en el estándar IEC61850 y se utiliza para la prueba rápida de los dispositivos de protección, combinando unidades e IEDs en la subestación elegante. Es ampliamente utilizado en el depuración del campo, el depuración común del sistema, el mantenimiento de la falta y otras ocasiones.

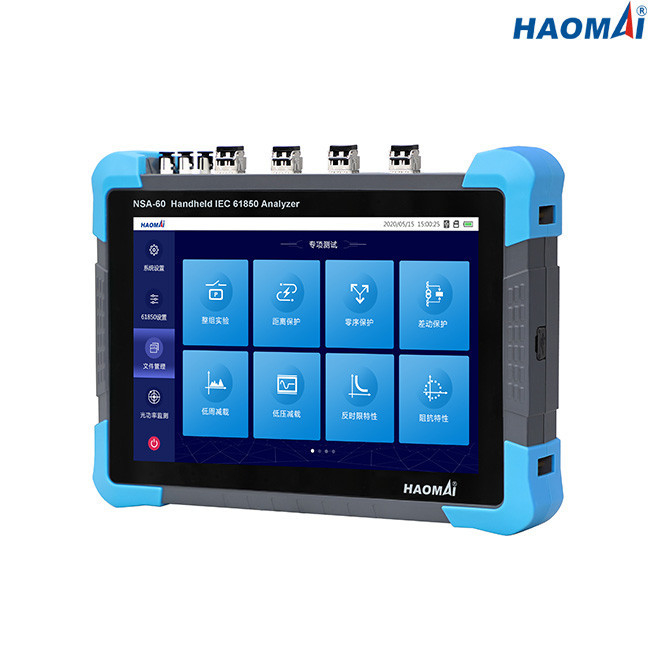

El analizador NSA-60 del IEC 61850 del PDA es analizador de red portátil con 10,1 complicado una” pantalla táctil de modo que el ingeniero pueda llevarla solamente diverso los lugares en la subestación para comprobar IEDs, ninguna necesidad de tomar sistemas y el ordenador portátil de la prueba, y otros accesorios de prueba.
NSA-60 tiene módulos de prueba múltiples para la prueba básica de la retransmisión de protección, diversa prueba de MU, SV/GOOSE que envía y que recibe, la importación y el análisis etc. del fichero de SCD.
NSA-60 se puede utilizar como herramienta multifuncional en la subestación elegante, incluyendo el envío y la recepción del GANSO, del SV, añadiendo la circulación al otro IEDs, comprobando a MU de retraso de tiempo, midiendo el poder de la fibra de los puertos etc. de la fibra.
Características principales
●De acuerdo con la plataforma del hardware del SOC y del sistema de Linux se convirtió
●Capaz de simular diversos tipos de mensajes que se ajusta a IEC 61850-9-1/9-2/9-2LE, GANSO, IEC 60044-7/8 PIE3S
●mensaje digital óptico 4-channel que recibe y que envía simultáneamente,
●La salida síncrona de diversos puertos ópticos alcanza 0μs, y la dispersión del muestreo del SV es menos que 1μs
●Realice la configuración, la importación del fichero de la ayuda SCD, la exhibición del diagrama de la topología y la comparación automáticas del fichero
●Retraso de MU de la ayuda y diversa prueba de la sincronización de tiempo de MU
●Detección de la ayuda que conecta en serie y SV que muestrea salida armónica de la superposición del valor
●Tiene el tipo de mensaje y función de supervisión de tráfico
●Grabación transitoria de la ayuda de mensajes anormales
●Tiene función óptica de la medida de poder
●La prueba incorporada de la CA, sacia los módulos de la prueba de la prueba etc. de la secuencia para la prueba de la retransmisión de protección
●4 entradas binarias + 4 salidas binarias, retraso síncrono de la salida <20>
●Capaz de simular al cliente y servidor del MMS, control de la evaluación de la ayuda del dispositivo de protección y supervisión y operación del estado puesto y del estado de la función de la protección, simulación de la ayuda de más de IED dispositivos solos o, realice la transmisión simultánea del mensaje remoto y de los datos de la telemetría
Datos técnicos
Interfaz de comunicaciones de la fibra
◆Parámetros ópticos de la fibra del puerto serie: con varios modos de funcionamiento, interfaz del ST, longitud de onda 850nm
◆Parámetros ópticos de la fibra del puerto Ethernet: con varios modos de funcionamiento, interfaz del LC, longitud de onda 1310nm
◆Poder de la transmisión: ≥-15dBm
◆Recepción de sensibilidad: ≤-30dBm
◆4 grupos de puertos de red ópticos independientes del 100M, de mensajes favorables de IEC61850-9-1/2 SM y del GANSO
◆Puerto serie óptico de la multiplexación, mensaje digital óptico favorable de los PIE3S/FT3LE que recibe y que envía, código de IRIG-B que recibe y que envía y función de temporización del PPS
◆Puerto de medida óptico de poder de Ethernet para la medida del vínculo óptico y la prueba de función de diagnóstico
Entradas/salidas binarias
◆Entradas binarias: 4
◆Salidas binarias: 4
Diverso
◆Dimensiones: 235mm×175mm×50m m (LxWxH)
◆Peso: 2.0kg
Fuente de alimentación
◆Batería de litio incorporada (9600mAh)
◆Cargador: 100~240VAC entrada, 50/60Hz
Condiciones ambientales
◆Temperatura normal del trabajo: -5~45℃
◆Límite de trabajo de la temperatura: -10~50℃
◆Almacenamiento y transporte: -25~70℃
◆Humedad relativa: el 5%~95%
◆Prensa atmosférica: 86~106KPa
El analizador NSA-60 del IEC 61850 del PDA es herramienta de prueba potente en la subestación elegante.
