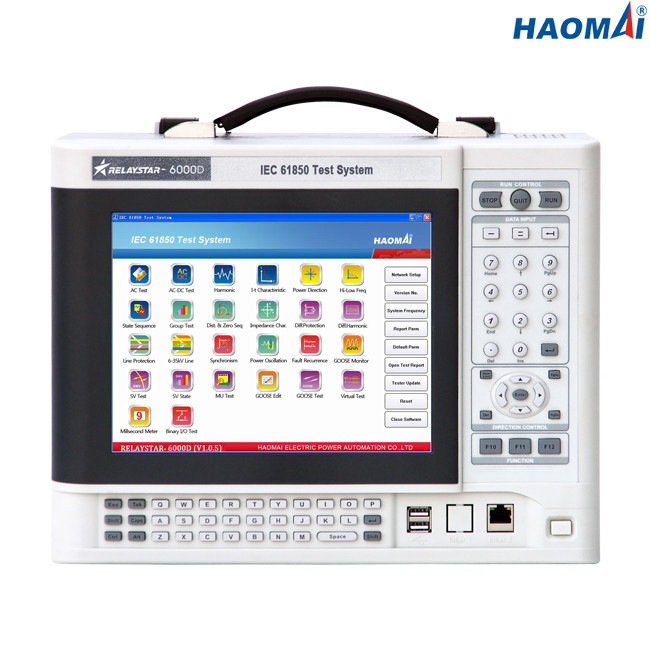

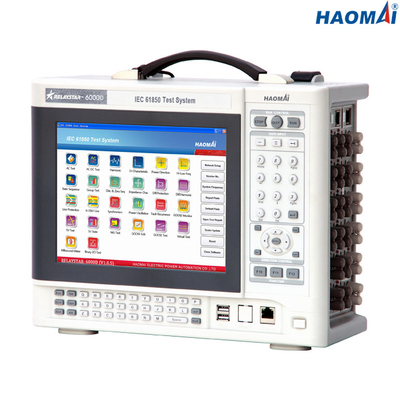

Sistema de prueba del IEC 61850
Modelo: RELAYSTAR-6000D
El RELAYSTAR-6000D es sistema de la prueba de la nueva generación dedicado a los dispositivos de protección basados del IEC 61850 y que combina la unidad. Puede simular diversos tipos de mensajes que se ajusta a IEC 61850-9-1/9-2/9-2LE, GANSO, IEC 60044-7/8 PIE3S.
El sistema RELAYSTAR-6000D de prueba del IEC 61850 se puede gestionar por la PC industrial integrada con la pantalla táctil de 9,7 pulgadas o por el software de la prueba que corre en una PC.
Los modos GPS de la sincronización de tiempo, el código de IRIG-B e IEEE1588 se suministran junto con RELAYSTAR-6000D, que hace ambo la subestación depuración interno y la subestación al depuración común de la subestación disponible.
Características principales
●Los dispositivos de protección del IEC 61850 y MU basados pueden ser probados
●PC industrial integrada con la pantalla táctil de 9,7 pulgadas
●Prueba local y prueba remota de la PC disponible
●Capaz de simular diversos tipos de mensajes que se ajusta a IEC 61850-9-1/9-2/9-2LE, GANSO, IEC 60044-7/8 PIE3S
●12 salidas analógicas bajas
●Cuatro modos de la sincronización de tiempo: código integrado de GPS, de IRIG-B, PPS e IEEE1588
●Tamaño pequeño y ligero (únicos 4kg/8.82lb)
Datos técnicos
Interfaces de comunicaciones de Ethernet
| Modo |
10/100Base-TX (10/100Mbit, de conductor doble retorcido, auto-cruce) |
| Número de puerto |
2 |
| Tipo de interfaz |
RJ45 |
| Indicación de situación |
Luces LED |
Interfaces de comunicaciones de fibra óptica
| Modo |
100Base-FX (100Mbit, de fibra óptica, lleno - duplex) |
| Número de puerto |
16 |
| Tipo de interfaz |
ST |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
1310nm |
| Distancia de transmisión |
>el 1km |
| Indicación de situación |
Luces LED |
Interfaces de los PIE3S
| Número de puerto |
10 (8 para transmitir, 2 para recibir) |
| Tipo de interfaz |
ST |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
850nm |
Salidas analógicas bajas
| Número de salidas |
12 |
| Determinación de la gama |
CA: 0~7.07Vrms; DC: 0~10V |
| Actual en la carga máxima |
1mA |
| Exactitud |
<0>
|
| Resolución |
250μV |
| Distorsión (THD+N) |
<0>
|
| Frecuencia |
Señal sinusoidal: 10~1000Hz |
| Señal transitoria: DC~10.0kHz |
| Exactitud: <0>
|
| Resolución: 0.001Hz |
| Fase |
Gama de ángulo de fase: 0 ~359. 9° |
| Exactitud: <0>
|
| Resolución: ±0.01° |
Entradas binarias
| Número |
10 |
| Tipo |
contacto potencial-libre o contacto ocioso (identificación automática) |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso (salida rápida del contacto opcional) |
| Capacidad de la rotura |
250VAC/0.5A; 250VDC/0.2A |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
Zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
4kg (8,82 libras) |
| Dimensiones (W x H x D, sin la manija) |
345×135×270m m (13.58x5.31x10.63 adentro) |
El sistema de prueba de la retransmisión de protección del IEC 61850 RELAYSTAR-6000D se centra en los métodos en tiempo real de la comunicación de GANSO y de valores muestreados para interconectar con los dispositivos bajo prueba.
