Sistema de prueba del IEC 61850 de la retransmisión de protección 3 PDA de la fase 2.7kg

La prueba de la retransmisión de protección del PDA fijó con IEC 61850 que probaba

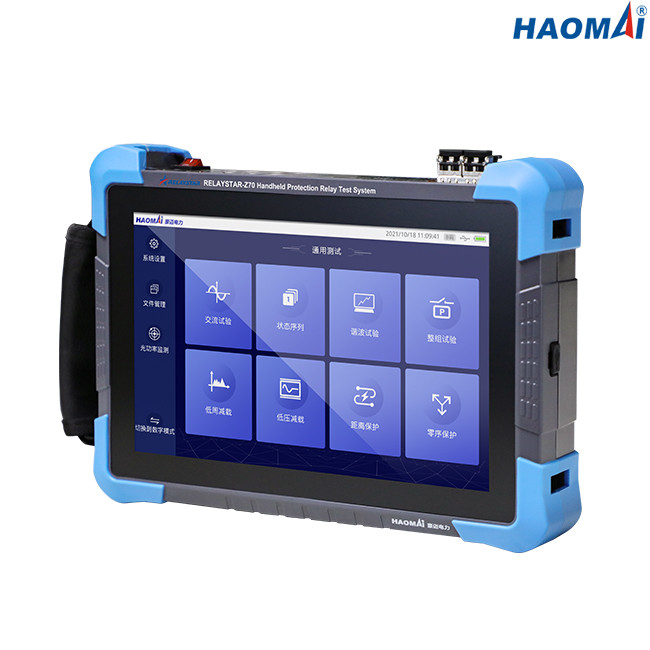

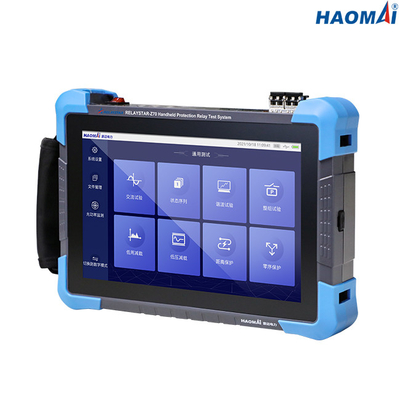

Modelo: RELAYSTAR-Z70
El sistema RELAYSTAR-Z70 de la prueba de la retransmisión de protección del PDA se diseña para la subestación convencional y la prueba de puesta en servicio y el mantenimiento de la subestación digital. Puede hacer salir la corriente trifásica (3x0… 10A) y el voltaje trifásico (3x0… 120V) para las retransmisiones de protección convencionales de la prueba. Su sistema de parte digital óptica se desarrolla sobre la base del protocolo IEC61850, que apoya el mensaje de SV/GOOSE que recibe, enviando y análisis.
El RELAYSTAR-Z70 es muy conveniente y la prueba portátil de la red fijó que con una pantalla táctil de 10,1 pulgadas de modo que el ingeniero pueda llevarla solamente diversos lugares en la subestación para IEDs, ninguna necesidad de tomar sistemas y el ordenador portátil complicados de la prueba, y otros accesorios de prueba.
El RELAYSTAR-Z70 es tiene módulos de prueba abundantes para la prueba de la retransmisión de protección, la prueba de MU, SV/GOOSE que envía, recibir y el análisis, la importación y el análisis etc. del fichero de SCD.
El RELAYSTAR-Z70 también se puede utilizar para probar el otro IEDs en la subestación digital como herramienta múltiple-funcional, incluyendo el envío y el GANSO de recepción, SV, añade la circulación al interruptor o el otro IEDs, comprueba MU de retraso de tiempo, medida el poder de la fibra de los puertos etc. de la fibra.

Características principales
1) pantalla táctil de alta resolución 10.1-inch para la operación
2) De acuerdo con la plataforma de hardware del SOC y el desarrollo de sistema integrado de Linux
3) actual trifásico (3x0… 10A) + salidas trifásicas del voltaje (3x0… 120V) para probar las retransmisiones de protección convencionales
4) Cumpla con IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, el GANSO y otros estándares digitales ópticos del mensaje
5) Configure 36 canales digitales ópticos de SV/GOOSE
6) Módulos de interfaz ópticos de red de la ayuda el 100M
7) Módulos ópticos del puerto serie de los PIE3S de la ayuda
8) Sincronización de tiempo de la ayuda IRIG-B
9) Supervisión en tiempo real de los paquetes digitales ópticos ópticos del poder y de la red
10) La importación estándar del fichero de la ayuda LCC, extractos requirió la información de configuración del caso del dispositivo, y genera topología analizando del uno-tecleo

Datos técnicos
Salidas generales de la corriente y del voltaje


Interfaces de comunicaciones de Ethernet


Interfaces de comunicaciones de fibra óptica


Interfaces de los PIE3S


Entradas binarias


Salidas binarias


Fuente de alimentación


Diverso


La prueba de la retransmisión de protección del PDA fijó RELAYSTAR-Z70 es prueba multifuncional fijada para los dispositivos basados convencionales de las retransmisiones de protección, de protección del IEC 61850 e IEDs.
