Sistema de prueba universal de la retransmisión de protección que cumple con IEC 61850 que prueba

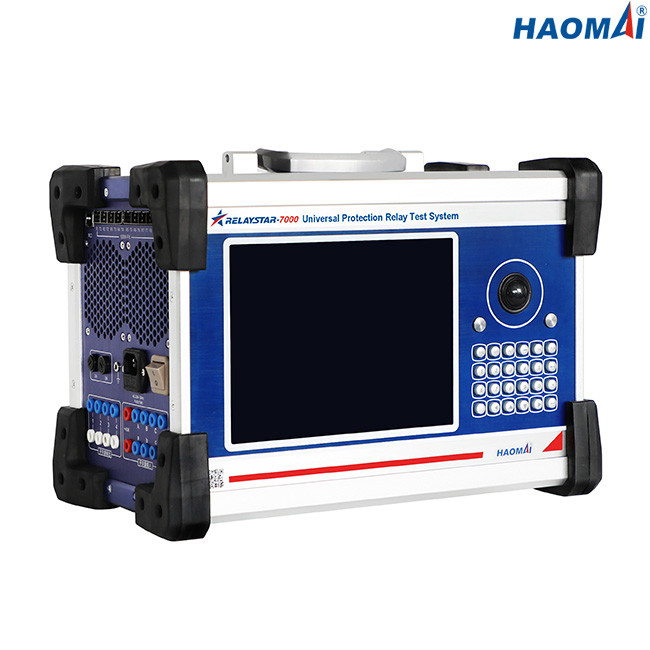

Modelo: RELAYSTAR-7000
El RELAYSTAR-7000 es sistema de prueba multifuncional de la retransmisión de protección que cumple con IEC61850 SV y GANSO. Puede hacer salir la corriente de 6 fases (6×0… 30A) y el voltaje de 6 fases (6×0… 150V) para probar las retransmisiones de protección convencionales, tales como viejo tipo electromecánico y tipo por microprocesador. El RELAYSTAR-7000 puede también estar como herramienta ideal para probar las retransmisiones y las subestaciones usando el protocolo del IEC 61850, que puede simular diversos tipos de mensajes que cumplen con IEC 61850-9-1/9-2/9-2LE, el GANSO, IEC 60044-7/8 PIE3S.
RELAYSTAR-7000 se puede utilizar para realizar pruebas transitorias. El RELAYSTAR-7000 puede realizar pruebas de la aceptación o de la localización de averías jugando de nuevo faltas digital registradas en el IEEE C37.111, formato estándar de COMTRADE.
Características principales
1) Sistema de prueba polifásico integrado de la retransmisión de protección
2) Operación independiente usando la pantalla gráfica de alta resolución intuitiva, ninguna PC requerida para actuar
3) Prueba local y prueba remota de la PC disponible
4) Entradas y salidas de Digitaces
5) Supervisión integrada y grabación de la forma de onda
6) Extremo para terminar la prueba con GPS o IRIG-B
7) Capacidad de prueba del IEC 61850
Datos técnicos
Salidas generales de la corriente y del voltaje
| Generador actual |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Poder |
CA 6-phase (L-N): 6x450VA en 30A |
| DC (L-N): 6x120VA en 10A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~10A) |
| Resolución |
1mA |
| Generador del voltaje |
Determinación de la gama |
CA 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Poder |
CA 6-phase (L-N): 6x80VA en 150V |
| DC (L-N): 6x80VA en 160V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~160V) |
| Resolución |
1mV |
| Generadores generales |
Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Interfaces de comunicaciones de Ethernet
| Modo |
10/100Base-TX (10/100Mbit, de conductor doble retorcido, auto-cruce) |
| Número de puerto |
2 |
| Tipo de interfaz |
RJ45 |
| Indicación de situación |
Luces LED |
Interfaces de comunicaciones de fibra óptica
| Modo |
100Base-FX (100Mbit, de fibra óptica, lleno - duplex) |
| Número de puerto |
8 |
| Tipo de interfaz |
LC |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
1310nm |
| Distancia de transmisión |
>el 1km |
| Indicación de situación |
Luces LED |
Interfaces de los PIE3S
| Número de puerto |
9 (8 para transmitir, 1 para recibir) |
| Tipo de interfaz |
ST |
| Tipo de la fibra |
los 62.5/125μm (fibra con varios modos de funcionamiento) |
| Longitud de onda |
850nm |
Entradas binarias
| Número |
8 |
| Tipo |
contacto potencial-libre o contacto ocioso (identificación automática) |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
Salidas binarias
| Número |
4 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A; 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión |
corrientes y salidas del voltaje |
| Grabación |
las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
Zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
19.5kg (42,99 libras) |
| Dimensiones (W x H x D, sin la manija) |
405×295×250m m (15.94x11.61x9.84 adentro) |
El RELAYSTAR-7000 es sistema de prueba multifuncional de la retransmisión de protección que cumple con la prueba IEC61850, que no sólo pueden probar las retransmisiones de protección convencionales, pero también pueden simular diversos tipos de mensajes que cumplen con IEC 61850-9-1/9-2/9-2LE, el GANSO, IEC 60044-7/8 PIE3S.
