Poder más elevado sistema secundario de la prueba de la inyección de 6 fases
Modelo: RELAYSTAR-1600

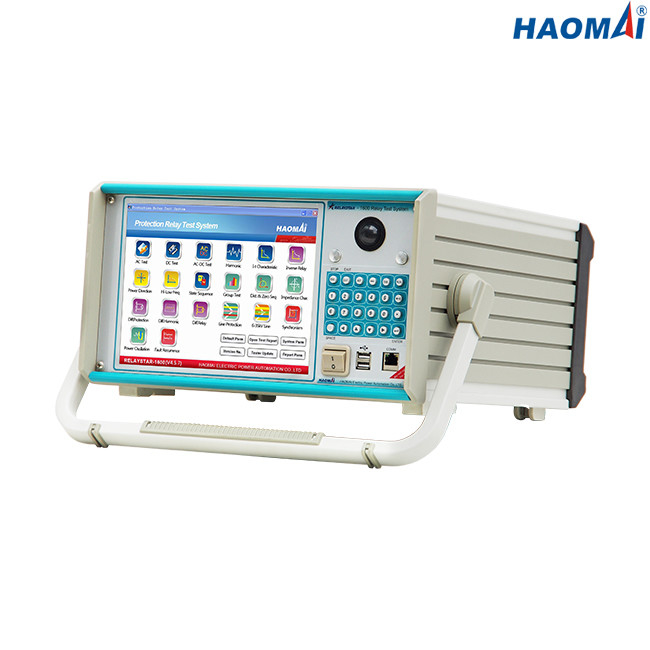

El RELAYSTAR-1600 es prueba secundaria de la inyección de 6 fases fijada para probar todas las generaciones y tipos de retransmisiones de protección, que pueden hacer salir la corriente de 6 fases (6x0… 40A) y el voltaje de 6 fases (6x0… 150V). Su fuente actual potente (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) es capaz de probar las retransmisiones electromecánicas de la alto-carga con mismas demandas del poder más elevado.
el sistema secundario RELAYSTAR-1600 de la prueba de la inyección 6-phase se puede sincronizar para realizar la prueba de punta a punta con los sistemas de la prueba asignados en diversas subestaciones con su GPS integrado.
El sistema informático local del sistema secundario RELAYSTAR-1600 de la prueba de la inyección de 6 fases se diseña basado en el sistema de Windows. Puede ser actuado por la PC industrial integrada con la pantalla de TFT LCD de 10,4 pulgadas o por el software de la prueba que corre en una PC.
Características principales:
1) corriente 6-phase (6×40A) de + salida del voltaje 6 fases (6×150V)
2) PC industrial integrada con la pantalla LCD de 10,4 pulgadas
3) Prueba local y prueba remota de la PC disponible
4) Amplificador de potencia linear del alto rendimiento
5) Supervisión integrada y grabación
6) Extremo para terminar la prueba con GPS integrado
7) Autopretección inteligente
8) Módulos abundantes de la prueba
Datos técnicos
Generador actual
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 40A |
| CA trifásica (L-N) |
3x0… 80A |
| CA 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 A |
| Poder |
CA 6-phase (L-N) |
6x300VA en 40A |
| CA trifásica (L-N) |
3x450VA en 80A |
| CA 1-phase (LL-LN) |
1x1000VA en 240A |
| DC (L-N) |
6x120VA en 20A |
| Exactitud |
CA: ±1mA (≤0.2A), el ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), el ≤0.2% (0.5~20A) |
| Resolución |
1mA |
Generador del voltaje
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 150V |
| CA trifásica (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Poder |
CA 6-phase (L-N) |
6x80VA en 150V |
| CA trifásica (L-N) |
3x100VA en 300V |
| DC (L-N) |
6x80VA en 175V |
| Exactitud |
CA: ±2mV (0.2~2V), el ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), el ≤0.2% (5~175V) |
| Resolución |
1mV |
Fuente auxiliar de DC
| Gama del voltaje |
110V/220V (max.1.5A) |
| Poder |
max.165VA/330VA |
Entradas binarias
| Número |
10 |
| Características entradas |
contacto ocioso o contacto potencial-libre |
| Características del umbral |
“0": 0~6V; “1": 12V~250V |
| Tiempo de medición del máximo |
999999.999s |
| Exactitud del tiempo |
±1ms |
| Resolución de tiempo |
1ms |
Salidas binarias
| Número |
8 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A, 250VDC/0.2A |
Supervisión integrada y grabación
| Supervisión |
corrientes y salidas del voltaje |
| Grabación |
las salidas analógicas, las entradas binarias/hacen salir la situación |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Generadores generales
| Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0.01° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (CA EL 220V/230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 115V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
Diverso
| Peso |
18kg (39,68 libras) |
| Dimensiones (W x H x D, sin la manija) |
420×360×210m m (16.54x14.17x8.27 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto Ethernet |
Estándares de seguridad, compatibilidad electromágnetica
| EMC |
El producto se adhiere a la compatibilidad electromágnetica (EMC) 2004/108/EC directivo (el CE conformar) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| Seguridad |
El producto se adhiere a la baja tensión 2006/95/EC directivo (CE conformar). |
| IEC 61010-1 |
la prueba secundaria de la inyección 6-phase fijó RELAYSTAR-1600 es una elección excelente para que los ingenieros de prueba y que encargaban realicen la retransmisión de protección que probaba en sitio.
