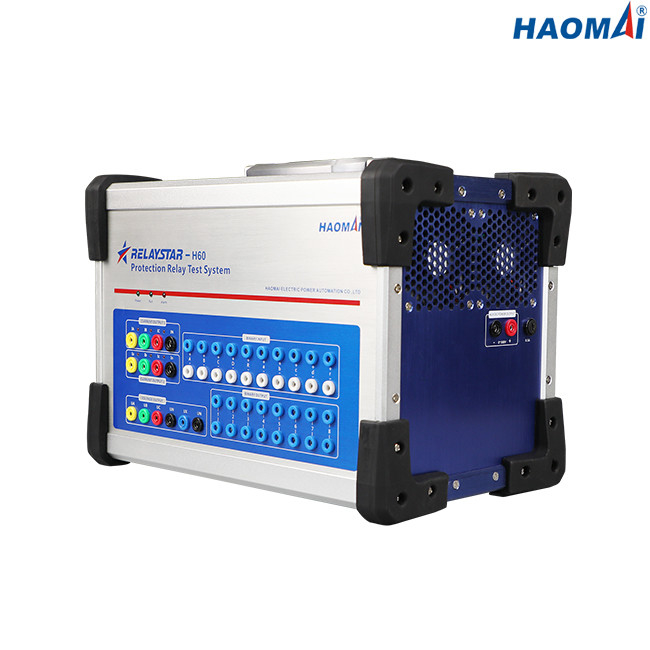

Alta exactitud 6 - sistema secundario de la prueba de la inyección de la fase
Modelo: RELAYSTAR-H60
El RELAYSTAR-H60 es la prueba secundaria portátil de la inyección fijada para probar la mayoría de los tipos de retransmisiones de protección multifuncionales modernas. Puede hacer salir la corriente de 6 fases (6×30A) y el voltaje de 4 fases (4×300V), y la exactitud de la salida de la CA puede alcanzar 0,05%.
El RELAYSTAR-H60 puede ser ampliamente utilizado probar las retransmisiones de protección diferenciadas del transformador, pues hace uso de 6 generadores actuales. Puede también ser utilizado para probar las retransmisiones de protección del generador y la línea diferenciadas retransmisiones de protección diferenciadas.
Con la ayuda de transeúnte, RELAYSTAR-H60 generará una forma de onda registrada por un registrador del disturbio. El formato de archivo apoyado por el transeúnte es COMTRADE.
Características principales
1) corriente 6-phase (6×32A) de + salida del voltaje 4 fases (4×300V)
2) Exactitud de alto rendimiento (los ≤0.05% para la salida de la CA)
3) Extremo para terminar la prueba vía GPS integrado
4) Supervisión integrada y grabación
5) Entradas binarias abundantes y salidas binarias
5) Fuente aux. independiente de DC
6) Software potente de la prueba de RELAYSTAR
Datos técnicos
Generador actual
| Determinación de la gama |
CA 6-phase (L-N) |
6x0… 32A |
| CA trifásica (L-N) |
3x0… 64A |
| CA 1-phase (LL-LN) |
1x0… 192A |
| DC (L-N) |
6x0… ±15A |
| Poder |
CA 6-phase (L-N) |
6x240VA en 32A |
| CA trifásica (L-N) |
3x400VA en 64A |
| CA 1-phase (LL-LN) |
1x750VA en 192A |
| DC (L-N) |
6x240VA en 15A |
| Exactitud |
CA: ±2.5mA (≤0.5A), el ≤0.05% (0.5~32A) |
| DC: el ≤0.1% |
| Resolución |
1mA |
Generador del voltaje
| Determinación de la gama |
CA 4-phase (L-N) |
4x0… 300V |
| CA 1-phase (L-L) |
1x0… 600V |
| DC (L-N) |
4x0… ±300V |
| Poder |
CA 4-phase (L-N) |
4x80VA en 300V |
| CA 1-phase (L-L) |
1x160VA en 600V |
| DC (L-N) |
4x80VA en 300V |
| Exactitud |
CA: ±5mV (≤5V), el ≤0.05% (5~300V) |
| DC: el ≤0.1% |
| Resolución |
1mV |
Fuente auxiliar de DC
| Gama del voltaje |
0-300V |
| Exactitud de la salida |
el ≤0.5% |
| Poder |
max.160VA |
Entradas binarias
| Número |
10 |
| Características entradas |
contacto ocioso o contacto potencial-libre |
| Características del umbral |
“0": 0-6V; “1": 11V-250V |
| Tiempo de medición máximo |
999999.999s |
| Exactitud del tiempo |
≤0.1ms |
| Resolución de tiempo |
0.1ms |
Salidas binarias
| Número |
8 |
| Tipo |
contacto ocioso |
| Capacidad de la rotura |
250VAC/0.5A, 250VDC/0.2A |
La medición del voltaje de DC entró
| Gama de medición |
0… ±10 V |
| Exactitud |
error < 0="">
|
Entrada de medición actual de DC
| Gama de medición |
0… ±20 mA |
| Exactitud |
error < 0="">
|
Supervisión integrada y grabación
| Supervisión |
salidas actuales y 4 de 6-phase de la fase del voltaje |
| Grabación |
salidas analógicas |
| Modo |
se requiere la supervisión en tiempo real, ningún cableado externo |
| Longitud de grabación |
ilimitado (hasta que la memoria interna es llena) |
Generadores generales
| Frecuencia |
gama: 0~1200Hz |
| exactitud:<1mhz>
|
| resolución: 0.001Hz |
| Fase |
gama: -360° ~+360° |
| exactitud: 0.1° |
| resolución: 0. 1° |
| Armónico |
orden de la superposición: 2~24 veces |
| distorsión: el ≤0.5% |
Fuente de alimentación
| Voltaje de entrada nominal |
El AC220V/230V±10%, 1 fase |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
Diverso
| Peso |
14.8kg (32,63 libras) |
| Dimensiones (W x H x D, sin la manija) |
392x272x237m m (15.43x10.71x9.33 adentro) |
| Puerto de la conexión |
1 puerto Ethernet |
Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
La fase de la alta exactitud 6 que la prueba secundaria de la inyección fijó RELAYSTAR-H60 tiene buena protección. Todas las salidas de la corriente y del voltaje son completamente prueba de la sobrecarga y del cortocircuito y protegido contra señales transitorias de alto voltaje externas y sobre temperatura.
HAOMAI proporciona garantía de calidad de tres años del sistema secundario RELAYSTAR-H60 de la prueba de la inyección de 6 fases y del mantenimiento permanente.
