Name: Equipo secundario actual inteligente 18kg de la prueba de la retransmisión de la inyección con en GPS construido
Brand: HAOMAI
SKU: RELAYSTAR-806

Inicio Productos Sistema secundario de la prueba de la inyección

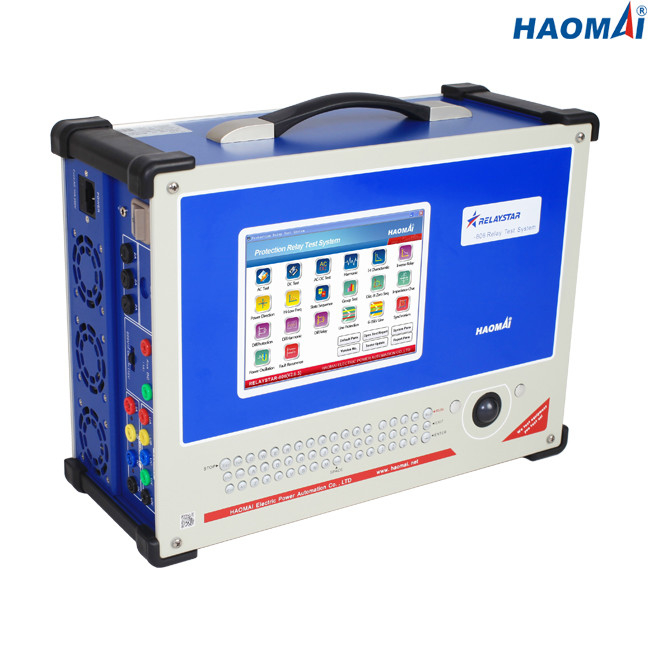

Equipo secundario actual inteligente 18kg de la prueba de la retransmisión de la inyección con en GPS construido

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HAOMAI
Certificación:	ISO9001:2015, Type Test Report, Calibration Report
Número de modelo:	RELAYSTAR-806

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	negotiation
Detalles de empaquetado:	Caso del caso + de la madera contrachapada de transporte
Tiempo de entrega:	5-10 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	400 sistemas por mes

Contacto

Descripción detallada del producto

Nombre de producto:	Probador de la retransmisión, sistema de prueba de la retransmisión, sistema de la prueba de la retr	salida actual trifásica:	3×0… 40A
salida del voltaje 4-phase:	4×0… 150V	Exactitud de la salida de la CA:	el ≤0.1%
IPC integrado con la pantalla LCD:	Disponible	Prueba de punta a punta:	vía GPS incorporado
Alta luz:	Equipo secundario inteligente de la prueba de la retransmisión de la inyección , equipo secundario de la prueba de la retransmisión de la inyección 18kg , Equipo actual secundario de la prueba de la inyección de GPS

Sistema secundario trifásico completamente equipado de la prueba de la inyección
Modelo: RELAYSTAR-806
El RELAYSTAR-806 es prueba secundaria trifásica toda junta de la inyección fijada para las retransmisiones de protección de prueba, que pueden hacer salir la corriente trifásica (3x0… 40A) y el voltaje de 4 fases (4x0… 150V). Es fácil de utilizar, altamente confiable, y cubre una amplia gama de usos.
El sistema informático local del sistema secundario trifásico RELAYSTAR-806 de la prueba de la inyección se diseña basado en el sistema de Windows. Puede ser actuado por la PC industrial integrada con la pantalla de TFT LCD de 8 pulgadas o por el software de la prueba que corre en una PC.

Características principales
1) (3×40A) de + salida actual trifásica del voltaje 4 fases (4×150V)
2) PC industrial integrada con la pantalla LCD de 8 pulgadas
3) Prueba local y prueba remota de la PC disponible
4) Amplificador de potencia linear del alto rendimiento
5) Extremo para terminar la prueba con GPS integrado
6) DC aux. independiente
7) Autopretección inteligente
8) Módulos abundantes de la prueba

Datos técnicos
Generador actual

Determinación de la gama	CA trifásica (L-N)	3x0… 40A
	CA 1-phase (LL-LN)	1x0… 120A
	DC (L-N)	3x… ±10A
	CA trifásica (L-N)	3x300VA en 40A
Poder	CA 1-phase (LL-LN)	1x1000VA en 120A
	DC (L-N)	3x120VA en 10A
Exactitud	CA: ±1mA (≤0.2A), el ≤0.1% (0.2~40A)
Exactitud	DC: ±5mA (0~0.5A), el ≤0.2% (0.5~10A)
Resolución	1mA

Generador del voltaje

Determinación de la gama	CA 4-phase (L-N)	4x0… 150V
	CA 1-phase (L-L)	1x0… 300V
	DC (L-N)	3x… ±160V
Poder	CA 4-phase (L-N)	4x70VA en 150V
	CA 1-phase (L-L)	1x140VA en 300V
	DC (L-N)	3x80VA en 160V
Exactitud	CA: ±2mV (0.2~2V), el ≤0.1% (2~150V)
	DC: ±10mV (0~5V), el ≤0.2% (5~160V)
Resolución	1mV

Fuente auxiliar de DC

Gama del voltaje	110V/220V (max.1.5A)
Poder	max.165VA/330VA

Entradas binarias

Número	8
Características entradas	contacto ocioso o contacto potencial-libre
Características del umbral	“0": 0~6V; “1": 12V~250V
Tiempo de medición máximo	999999.999s
Exactitud del tiempo	±1ms
Resolución de tiempo	1ms

Salidas binarias

Número	4
Tipo	contacto ocioso
Capacidad de la rotura	250VAC/0.5A, 250VDC/0.2A

Generadores generales

Frecuencia	gama: 0~1200Hz
	exactitud:<1mhz>
	resolución: 0.001Hz
Fase	gama: -360° ~+360°
	exactitud: 0.1°
	resolución: 0.01°
Armónico	orden de la superposición: 2~24 veces
Armónico	distorsión: el ≤0.5%

Fuente de alimentación

Voltaje de entrada nominal	modificado para requisitos particulares (CA EL 220V/230V/120V/127V±10%, 1 fase)
Frecuencia nominal	50/60 herzios
Corriente clasificada	10A en 230V/12A en 115V
Conexión	zócalo estándar de la CA (IEC 60320)

Condiciones ambientales

Temperatura de la operación	0… °C +50 (°F) +32… +122
Temperatura de almacenamiento	-25… °C +70 (- °F) 13… +158
Gama de humedad	humedad relativa 5… 95%, sin condensación
Vibración	IEC 60068-2-6 (20m/s2 en 10… 150 herzios)

Diverso

Peso	18kg (39,68 libras)
Dimensiones (W x H x D, sin la manija)	405×300×164m m (15.94x11.81x6.46 adentro)
Puerto de la conexión	2 USB2.0 puertos, 1 puerto Ethernet

Estándares de seguridad, compatibilidad electromágnetica

EMC	El producto se adhiere a la compatibilidad electromágnetica (EMC) 2004/108/EC directivo (el CE conformar)
	IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3
Seguridad	El producto se adhiere a la baja tensión 2006/95/EC directivo (CE conformar).
	IEC 61010-1

El diseño compacto y el amplificador de potencia linear del alto rendimiento hacer la prueba secundaria trifásica de la inyección fijaron RELAYSTAR-806 particularmente conveniente para probar y encargar el trabajo en la distribución y sistemas industriales.
