Name: Operación de la PC prueba secundaria de la inyección de 3 fases fijada con la pantalla LCD 320×240
Brand: HAOMAI
SKU: HME-702

Inicio Productos Sistema secundario de la prueba de la inyección

Operación de la PC prueba secundaria de la inyección de 3 fases fijada con la pantalla LCD 320×240

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	HAOMAI
Certificación:	ISO9001:2015, Calibration Report
Número de modelo:	HME-702

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	negotiation
Detalles de empaquetado:	Caso del caso + de la madera contrachapada de transporte
Tiempo de entrega:	5-10 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	400 sistemas por mes

Contacto

Descripción detallada del producto

Nombre de producto:	Probador de la retransmisión, sistema de prueba de la retransmisión, sistema de la prueba de la retr	salida actual trifásica:	3×0… 40A
salida del voltaje 4-phase:	4×0…120V	Exactitud de la salida de la CA:	≤0.2%
De potencia de salida máximo:	1x1000VA en 120A	Operación:	Modo local + modo de PC
Alta luz:	Sistema secundario de la prueba de la inyección de la PC , sistema secundario de la prueba de la inyección 3Phase , LCD sistema secundario de la prueba de la inyección de 3 fases

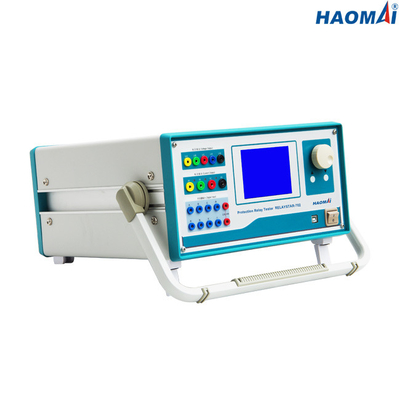

Sistema secundario trifásico económico de la prueba de la inyección

Modelo: HME-702

El HME-702 es el sistema secundario trifásico clásico de la prueba de la inyección, que puede hacer salir la corriente trifásica (3×40A) y el voltaje de 4 fases (4×120V). Puede ser utilizado para las retransmisiones electromecánicas, de estado sólido y por microprocesador de la prueba de protección.

El sistema secundario trifásico económico HME-702 de la prueba de la inyección se puede actuar vía ratón rotatorio multifuncional, también se puede actuar vía el software que funciona con un ordenador portátil con el sistema operativo Windows.

Características principales

1) (3×40A) de + salida actual trifásica del voltaje 4 fases (4×120V)

2) Prueba local y prueba remota de la PC disponible

3) Sistema integrado con la pantalla LCD 320×240

4) Amplificador de potencia linear del alto rendimiento

5) 8 entradas binarias + 4 salidas binarias

6) DC aux. independiente

7) Función de prueba potente del software

Datos técnicos

Generador actual

Determinación de la gama	CA trifásica (L-N)	3x0… 40A
	CA 1-phase (LL-LN)	1x0… 120A
	DC (L-N)	3x… ±10A
	CA trifásica (L-N)	3x420VA en 40A
Poder	CA 1-phase (LL-LN)	1x900VA en 120A
	DC (L-N)	3x120VA en 10A
Exactitud	CA: el ≤0.2%
Exactitud	DC: el ≤0.5%

Generador del voltaje

Determinación de la gama	CA 4-phase (L-N)	4x0… 120V
	CA 1-phase (L-L)	1x0… 240V
	DC (L-N)	3x… ±160V
Poder	CA 4-phase (L-N)	4x80VA en 120V
	CA 1-phase (L-L)	1x100VA en 240V
	DC (L-N)	3x70VA en 160V
Exactitud	CA: el ≤0.2%
Exactitud	DC: el ≤0.5%

Fuente auxiliar de DC

Gama del voltaje	110V/220V (max.1.5A)
Poder	max.165VA/330VA

Entradas de Digitaces

Número	8
Características entradas	contacto ocioso o contacto potencial-libre
Características del umbral	“0": 0~6V; “1": 11V~250V
Tiempo de medición máximo	0.1ms~9999s
Exactitud del tiempo	0.1ms

Salidas de Digitaces

Número	4
Tipo	contacto ocioso
Capacidad de la rotura	220VAC/0.5A, 220VDC/0.2A

Generadores generales

Frecuencia	gama: 0~1000Hz (modo de PC), 20~300Hz (modo local)
	exactitud:<10mhz>
	resolución: 0.01Hz
Fase	gama: 0~360°
	exactitud: 0.2°
	resolución: 0.1°
Armónico	órdenes de la superposición: 1~20 (modo de PC), 1~6 (modo local),
Armónico	distorsión: el ≤0.5%

Fuente de alimentación

Voltaje de entrada nominal	modificado para requisitos particulares (CA EL 220V/230V±10%, 1 fase)
Frecuencia nominal	50/60 herzios
Corriente clasificada	10A en 230V/12A en 115V
Conexión	zócalo estándar de la CA (IEC 60320)

Condiciones ambientales

Temperatura de la operación	0… °C +50 (°F) +32… +122
Temperatura de almacenamiento	-25… °C +70 (- °F) 13… +158
Gama de humedad	humedad relativa 5… 95%, sin condensación
Vibración	IEC 60068-2-6 (20m/s2 en 10… 150 herzios)

Diverso

Peso	22kg (48,50 libras)
Dimensiones (W x H x D, sin la manija)	400×300×180m m (15.75x11.81x7.09 adentro)
Puerto de la conexión	para la conexión de PC

El sistema secundario trifásico económico HME-702 de la prueba de la inyección es herramienta económica para probar las retransmisiones protectoras.
