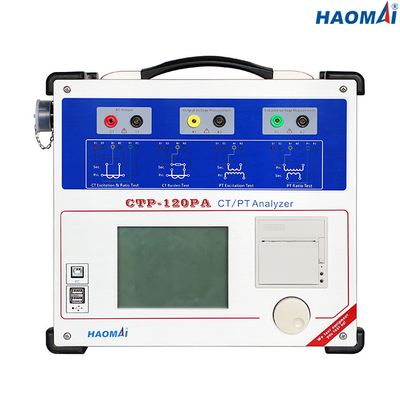

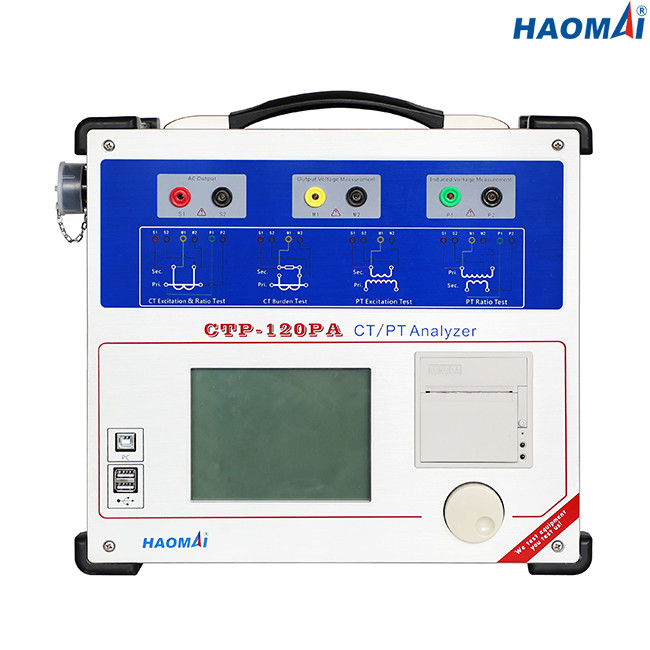

Analizador de CT/PT con la prueba del CT del Multi-ratio
Modelo: CTP-120PA
El analizador CTP-120PA de CT/PT es el sistema de prueba revolucionario para diverso CTs y el PTS según estándar del IEC y de IEEE/ANSI. El analizador puede terminar automáticamente la prueba dentro de segundos por un tecleo del ratón rotatorio multifuncional patentado. Permite probar el voltaje del rodilla-punto hasta 40kV CTs y el PTS en sitio en redes eléctricas o en las instalaciones de producción de los fabricantes o los laboratorios de prueba.
El analizador CTP-120PA de CT/PT es capaz de probar el multi-ratio CTs automáticamente sin la necesidad de telegrafiar de nuevo, hasta 6 conexiones para el lado secundario de CTs.
Características principales
●Capaz de probar la protección CTs, CTs de medición, clase CTs del TP y PTS inductivo
●Curva de la característica y del error de la excitación de la prueba basada en principio de medida de baja fricción
●Ratio de la medida, polaridad, error del ratio y error de la dislocación de la fase basado en método del voltaje
●Capaz de probar el multi-ratio CTs automáticamente sin la necesidad de telegrafiar de nuevo
●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico
●Adopte 5,7 pulgadas de pantalla LCD para la exhibición
●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX
●Prueba local y prueba remota de la PC disponible
●Una exactitud más alta de la medida: el 0.05%
●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada
●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil
Datos técnicos
●Estándar de la prueba: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Medida máxima del voltaje de la rodilla: 40kV
●Gama de la salida:
voltaje: 0~180V (RMS)
actual: 0~12A (RMS), 36A (valor máximo)
●Exactitud de la medida del voltaje: el ±0.05%
●Medida del ratio del CT:
gama: 1~30000
exactitud: el ±0.05%
●Medida del ratio de la pinta:
gama: 1~10000
exactitud: el ±0.05%
●Medida de la fase:
exactitud: ±2min
resolución: 0.01min
●Medida de la resistencia del enrrollamiento secundario:
gama: 0~300Ω
exactitud: 0.1%±1mΩ
●Medida de la carga:
gama: 0~300VA
exactitud: 0.1%±0.1VA
●Capacidad de memoria: resultados de la prueba de los grupos >3000
●Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
●Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
●Diverso
| Peso |
9kg (19,84 libras) |
| Dimensiones (W x H x D, sin la manija) |
340×300×150m m (13.39x11.81x5.91 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto de comunicación |
●Estándares de seguridad, compatibilidad electromágnetica
| EMC |
El producto se adhiere a la compatibilidad electromágnetica (EMC) 2004/108/EC directivo (el CE conformar) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| Seguridad |
El producto se adhiere a la baja tensión 2006/95/EC directivo (CE conformar). |
| IEC 61010-1 |
El analizador CTP-120PA de CT/PT es una herramienta potente y única para probar el multi-ratio CTs.
