La prueba ligera del transformador de instrumento del CT pinta fijó 40kV con la caja de interruptor de Multitap

Analizador del CT y del VT con la caja de interruptor del Multi-golpecito

Modelo: CTP-120PA

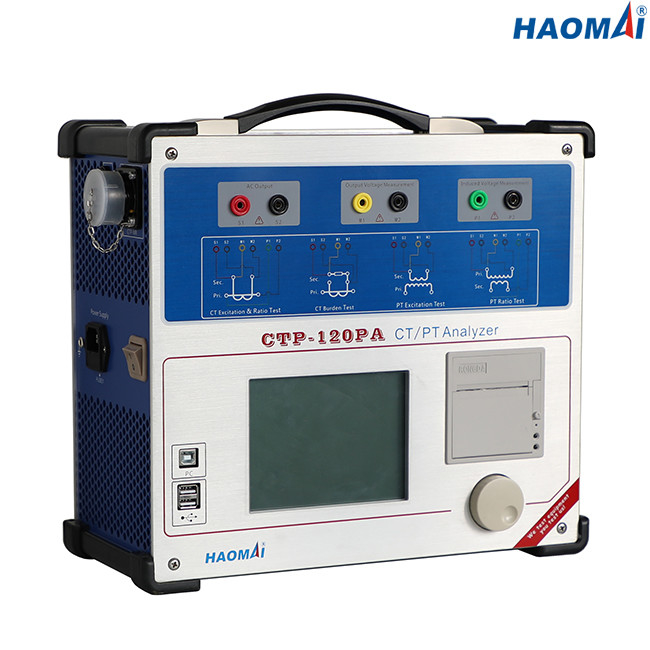

El analizador CTP-120PA del CT y del VT es una unidad ligera y portátil capaz de probar los transformadores corrientes y los transformadores del voltaje.

En menos que 9kg (19,84 libras) el CTP-120PA es una unidad altamente portátil que también ofrece exactitud en la prueba. Capaz de realizar la saturación, ratio, polaridad y de enrollar resistencia en los transformadores corrientes, el CTP-120PA se puede también utilizar para probar voltaje de la clase de la medición y de la protección/los transformadores potenciales.

El analizador CTP-120PA del CT y del VT proporciona un voltaje variable controlado por microprocesador y una salida actual junto con la instrumentación de la precisión para automáticamente probar solo y el multi-ratio CTs y VTs. La caja de interruptor equipada del multi-golpecito hace el multi-golpecito de prueba CTs fácil. Conectará directamente con el multi-ratio CT y realizará pruebas de ratio en todos los golpecitos con el empuje de un botón y sin ventajas cambiantes. Esto reducirá grandemente el probar de tiempo.

El analizador CTP-120PA del CT y del VT se puede controlar vía su alta resolución y luz del sol pantalla de visualización de TFT LCD de 5,7 pulgadas. Este interfaz permite que el usuario realice la prueba de manera rápida y fácil usando el ratón rotatorio multifuncional patentado.

El analizador CTP-120PA del CT y del VT se puede también controlar vía un ordenador portátil que funciona con el software de la prueba del CTP basado en el sistema operativo Windows.

Características principales

●Capaz de probar la protección CTs, CTs de medición, clase CTs y VTs inductivo del TP

●Curva de la característica y del error de la excitación de la prueba basada en principio de medida de baja fricción

●Ratio de la medida, polaridad, error del ratio y error de la dislocación de la fase basado en método del voltaje

●Capaz de probar el multi-ratio CTs automáticamente sin la necesidad de telegrafiar de nuevo

●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico

●Adopte la pantalla LCD de 5,7 pulgadas para la exhibición

●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX

●Prueba local y prueba remota de la PC disponible

●Una exactitud más alta de la medida: el 0.05%

●Desmagnetización automática del CT

●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada

●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil

Datos técnicos

●Estándares de la prueba: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Medida máxima del voltaje de la rodilla: 40kV

●Gama de la salida:

voltaje: 0~180V (RMS)

actual: 0~12A (RMS), 36A (valor máximo)

●Exactitud de la medida del voltaje: el ±0.05%

●Medida del ratio del CT:

gama: 1~30000

exactitud: el ±0.05%

●Medida del ratio de la pinta:

gama: 1~10000

exactitud: el ±0.05%

●Medida de la fase:

exactitud: ±2min

resolución: 0.01min

●Medida de la resistencia del enrrollamiento secundario:

gama: 0~300Ω

exactitud: 0.1%±1mΩ

●Medida de la carga:

gama: 0~300VA

exactitud: 0.1%±0.1VA

●Capacidad de memoria: resultados de la prueba de los grupos >3000

●Fuente de alimentación

●Condiciones ambientales

●Diverso

●Estándares de seguridad, compatibilidad electromágnetica

El analizador CTP-120PA del CT y del VT es una herramienta para pruebas ideal y única para probar el solos ratio y multi-ratio CTs, así como para probar VTs inductivo.
