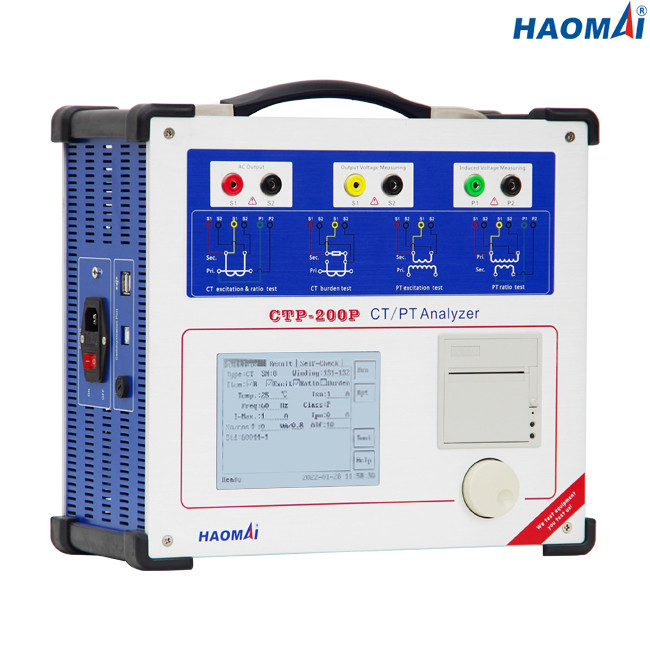

equipo de prueba del transformador corriente de 120V 60Hz, analizador portátil del VT del CT

equipo de prueba del transformador corriente de 120V 60Hz, analizador portátil del VT del CT

  • equipo de prueba del transformador corriente de 120V 60Hz, analizador portátil del VT del CT
equipo de prueba del transformador corriente de 120V 60Hz, analizador portátil del VT del CT
Datos del producto:
Lugar de origen: China
Nombre de la marca: HAOMAI
Certificación: ISO9001:2015,m Test Report, Calibration Report
Número de modelo: CTP-200P
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: negotiation
Detalles de empaquetado: Caso del caso + de la madera contrachapada de transporte
Tiempo de entrega: 5-10 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 400 sistemas por mes
Contacto Chatea
Descripción detallada del producto
Nombre de producto: Analizador del CT, probador del CT, sistema de la prueba de CT/VT Salida actual: 0-12A (RMS), 36A (valor máximo)
Salida del voltaje: 0-180V (RMS) Exactitud de medición del ratio del CT: el ±0.05%
Voltaje máximo del Rodilla-punto: 40kV operación: modo local + modo de PC
Alta luz:

equipo de prueba del transformador corriente 120V

,

equipo de prueba del transformador corriente 60Hz

,

Analizador portátil del VT del CT

Sistema portátil de la prueba del transformador corriente



Modelo: CTP-200P

El sistema portátil CTP-200P de la prueba del transformador corriente se diseña para medir automáticamente los parámetros relacionados del transformador corriente (CT), por ejemplo característica de la excitación, da vuelta inductividad saturada y no saturada al ratio, de la polaridad, de la resistencia de enrrollamiento, porcentaje del flujo de la remanencia, el factor de limitación de la exactitud (ALF) o el factor de la seguridad del instrumento (FS), la carga secundaria etc.

El CTP-200P también permite la simulación del ratio, del constante de tiempo secundario, de ALF y del FS en la carga ajustable libre y la corriente primaria también después de la prueba con los resultados de la prueba resueltos.

La prueba portátil del transformador corriente fijó CTP-200P también apoya la prueba del transformador del voltaje (VT). El ratio, la polaridad, la característica de la excitación y la resistencia de enrrollamiento del VT pueden ser probados.

La prueba portátil del transformador corriente fijó CTP-200P es rugosa e inmune a interferencia de ruido eléctrica en subestaciones de alto voltaje.



Características principales

Capaz de probar la protección CTs, CTs de medición, PR/PX CTs, TPS/TPX/TPY/TPZ CTs y VTs inductivo definidos en IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Curva de la característica y del error de la excitación de la prueba basada en principio de medida de baja fricción

●Ratio de la medida, polaridad, error del ratio y error de la dislocación de la fase basado en método del voltaje

●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico

●Pantalla LCD legible de 5,7 inche de la luz del sol para la exhibición

●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX

●Prueba local y prueba remota de la PC disponible

●Una exactitud más alta de la medida: el 0.05%

●El máximo probó el voltaje del rodilla-punto del CT hasta 40kV

●Realiza pruebas secundarias de la carga

●Desmagnetización automática del CT

●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada

●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil



Datos técnicos

Estándares de la prueba: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Medida máxima del voltaje de la rodilla: 40kV

●Gama de la salida:

voltaje: 0~180V (RMS)

actual: 0~12A (RMS), 36A (valor máximo)

●Exactitud de la medida del voltaje: el ±0.05%

●Medida del ratio del CT:

gama: 1~30000

exactitud: el ±0.05%

●Medida del ratio de la pinta:

gama: 1~10000

exactitud: el ±0.05%

●Medida de la fase:

exactitud: ±2min

resolución: 0.01min

●Medida de la resistencia del enrrollamiento secundario:

gama: 0~300Ω

exactitud: 0.1%±1mΩ

●Medida de la carga:

gama: 0~300VA

exactitud: 0.1%±0.1VA

●Capacidad de memoria: resultados de la prueba de los grupos >3000

●Fuente de alimentación

Voltaje de entrada nominal modificado para requisitos particulares (AC220V/230V/120V±10%, 1 fase)
Frecuencia nominal 50/60 herzios
Corriente clasificada 10A en 230V/12A en 120V
Conexión zócalo estándar de la CA (IEC 60320)



●Condiciones ambientales

Temperatura de la operación 0… °C +50 (°F) +32… +122
Temperatura de almacenamiento -25… °C +70 (- °F) 13… +158
Gama de humedad humedad relativa 5… 95%, sin condensación
Vibración IEC 60068-2-6 (20m/s2 en 10… 150 herzios)



●Diverso

Peso 9kg (19,84 libras)
Dimensiones (W x H x D, sin la manija) 340×300×150m m (13.39x11.81x5.91 adentro)
Puerto de la conexión 2 USB2.0 puertos, 1 puerto de comunicación



El software de la prueba portátil del transformador corriente fijó CTP-200P puede correr en una PC con el sistema operativo Windows. Gratuitamente para actualizar la versión del programa.



El sistema portátil CTP-200P de la prueba del transformador corriente se contiene en un recinto portátil, del choque y de la vibración de la resistencia con la manija en lado y con las ruedas y la manija retractable.
