Sistema automático de la prueba del transformador de instrumento

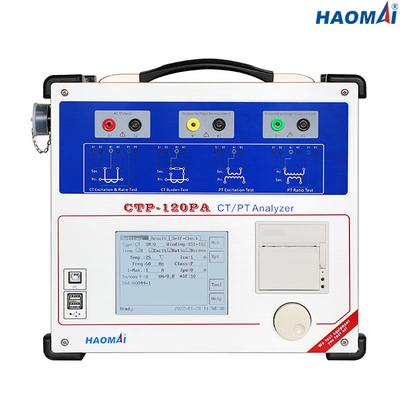

Modelo: CTP-120PA

La prueba automática del transformador de instrumento fijó CTP-120PA es un equipo portátil y multifuncional de la prueba para los transformadores corrientes de prueba y los transformadores del voltaje en su configuración de equipo, tal como montaje en transformadores, disyuntores del aceite o el dispositivo de distribución. Es necesario que el equipo sea aislado totalmente del sistema eléctrico.

Con un botón del uno-tecleo, el CTP-120PA realiza una prueba de la saturación del CT y calcula el punto clasificado de la rodilla de acuerdo con IEEE C57.13.1, IEC 60044-1, IEC 60044-6 o IEC 61869 en ambos estándares así como de CTs especializado tal como PX, TPS, TPX, TPY y TPZ. La prueba de la saturación puede probar el punto de la rodilla hasta 40 kilovoltios. Esto permite el probar incluso de la clase más grande CT de la generación con un instrumento portátil.

Muchas subestaciones CTs incluyen un multi-ratio secundario, por lo tanto el CTP-120PA tiene la capacidad de trazar y de exhibir simultáneamente hasta 6 curvas de la saturación del CT.

Como parte de un programa de mantenimiento regular para verificar lecturas de la fábrica y para localizar la presencia de defectos en transformadores del voltaje, el CTP-120PA puede medir exactamente el ratio, la polaridad, la característica de la excitación y la resistencia del enrrollamiento secundario.

Características principales

●Capaz de probar la protección CTs, CTs de medición, clase CTs y VTs inductivo del TP

●Curva de la característica y del error de la excitación de la prueba basada en principio de medida de baja fricción

●Ratio de la medida, polaridad, error del ratio y error de la dislocación de la fase basado en método del voltaje

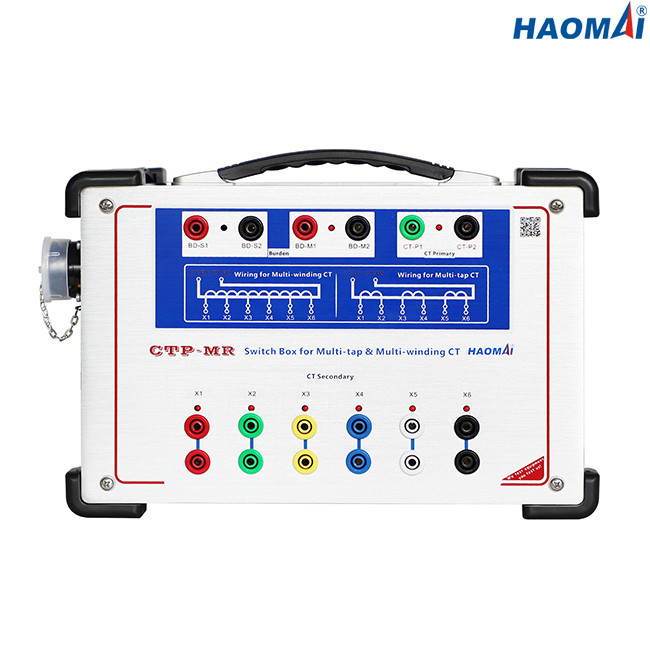

●Capaz de probar el multi-ratio CTs automáticamente sin la necesidad de telegrafiar de nuevo

●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico

●Adopte la pantalla LCD de 5,7 pulgadas para la exhibición

●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX

●Prueba local y prueba remota de la PC disponible

●Una exactitud más alta de la medida: el 0.05%

●Medida máxima 40kV del voltaje de la rodilla

●Capaz de realizar pruebas secundarias de la carga

●Desmagnetización automática del CT

●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada

●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil

Datos técnicos

●Estándares de la prueba: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Medida máxima del voltaje de la rodilla: 40kV

●Gama de la salida:

voltaje: 0~180V (RMS)

actual: 0~12A (RMS), 36A (valor máximo)

●Exactitud de la medida del voltaje: el ±0.05%

●Medida del ratio del CT:

gama: 1~30000

exactitud: el ±0.05%

●Medida del ratio de la pinta:

gama: 1~10000

exactitud: el ±0.05%

●Medida de la fase:

exactitud: ±2min

resolución: 0.01min

●Medida de la resistencia del enrrollamiento secundario:

gama: 0~300Ω

exactitud: 0.1%±1mΩ

●Medida de la carga:

gama: 0~300VA

exactitud: 0.1%±0.1VA

●Capacidad de memoria: resultados de la prueba de los grupos >3000

●Fuente de alimentación

●Condiciones ambientales

●Diverso

●Estándares de seguridad, compatibilidad electromágnetica

Durante la operación y la resistencia de enrrollamiento rutinaria de DC que prueban, es posible que un CT magnetizarse. El sistema automático CTP-120PA de la prueba del transformador de instrumento incluye una función automatizada de la desmagnetización del CT, que permite la determinación del punto exacto y del ratio de la rodilla que proporcionan así resultados de la prueba estables, repetibles, y reduce tiempo de la prueba.
