La prueba automática del transformador de instrumento ISO9001 fijó 36A multifuncional

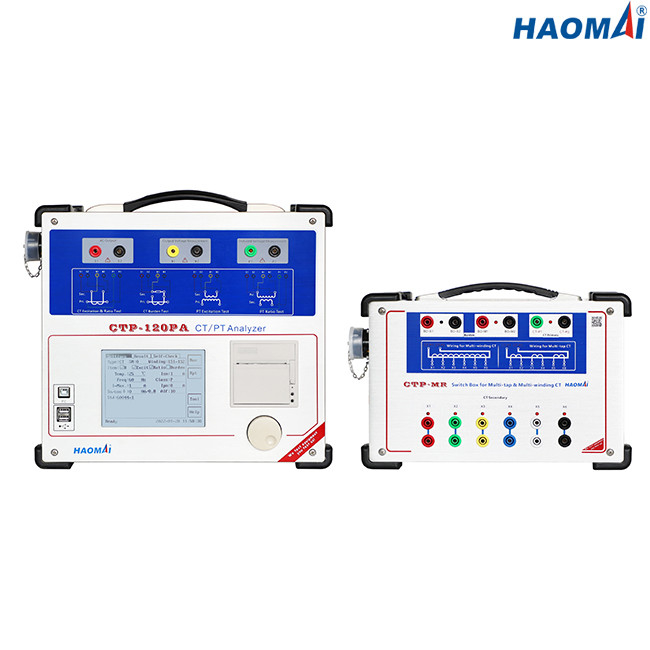

Sistema de prueba completamente automático de CT/VT

Modelo: CTP-120PA

El sistema de prueba de CT/VT CTP-120PA es un sistema de prueba completamente automático del transformador de la corriente y del voltaje, diseñado especialmente para probar CTs, VTs y los transformadores combinados.

CTP-120PA concede una prueba más rápida, debido a su caja de interruptor del Multi-golpecito que permita conectar directamente hasta 6 golpecitos, de esta manera la conexión del dispositivo se hace solamente una vez y sin la necesidad de cualquier operación manual más otra.

Las pruebas principales realizadas por CTP-120PA son: La excitación, la exactitud, el error del ratio y de fase, la resistencia y la carga y ellas todo se ejecutan en modo completamente automático, sin la intervención del usuario. Todas las pruebas son realizadas generando la corriente y el voltaje.

Todas las funciones son manejadas por una luz del sol pantalla de visualización legible de TFT LCD de 5,7 pulgadas, ratón rotatorio multifuncional patentado, BRAZO y sistema integrado de la operación de LINUX, diseñados para el ambiente al aire libre y sin un ordenador portátil.

Los resultados de la prueba se mantienen una memoria local, y se pueden transferir a una PC vía lápiz de memoria del USB.

Características principales

●Capaz de probar actual, voltaje y los transformadores combinados

●Las pruebas principales se realizaron: Error del ratio y de fase, polaridad, excitación, resistencia, exactitud, carga

●Estándares a elección de la prueba: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●caja de interruptor del Multi-golpecito que describe el comportamiento del CT

●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico

●Adopte la pantalla LCD legible de 5,7 pulgadas de la luz del sol

●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX

●Prueba local y prueba remota de la PC disponible

●Una exactitud más alta de la medida: el 0.05%

●Desmagnetización automática del CT

●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada

●Capaz de transferir resultados de la prueba vía lápiz de memoria del USB

●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil

Datos técnicos

●Estándares de la prueba: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Medida máxima del voltaje de la rodilla: 40kV

●Gama de la salida:

voltaje: 0~180V (RMS)

actual: 0~12A (RMS), 36A (valor máximo)

●Exactitud de la medida del voltaje: el ±0.05%

●Medida del ratio del CT:

gama: 1~30000

exactitud: el ±0.05%

●Medida del ratio de la pinta:

gama: 1~10000

exactitud: el ±0.05%

●Medida de la fase:

exactitud: ±2min

resolución: 0.01min

●Medida de la resistencia del enrrollamiento secundario:

gama: 0~300Ω

exactitud: 0.1%±1mΩ

●Medida de la carga:

gama: 0~300VA

exactitud: 0.1%±0.1VA

●Capacidad de memoria: resultados de la prueba de los grupos >3000

●Fuente de alimentación

●Condiciones ambientales

●Diverso

El sistema de prueba completamente automático de CT/VT CTP-120PA es una herramienta para pruebas potente para probar los transformadores corrientes, los transformadores del voltaje y los transformadores combinados.
