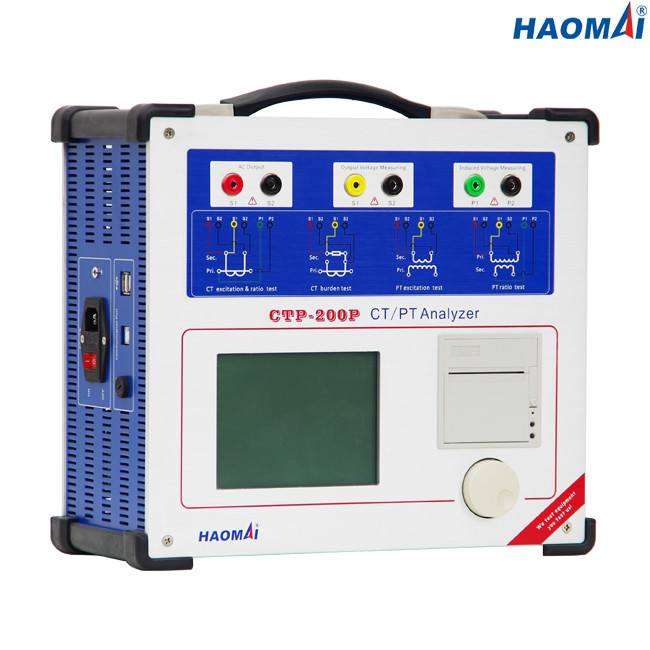

Analizador portátil del CT
Modelo: CTP-200P
El analizador portátil CTP-200P del CT es capaz de probar la protección CTs, CTs de medición, clase CTs del TP y PTS inductivo según los estándares de la prueba de IEC61869-2 (IEC60044-1,60044-6), de IEC61869-3 (IEC60044-2), de IEEE/ANSI C57.13 etc. Permite probar el voltaje del rodilla-punto hasta 40kV CTs y el PTS en sitio en redes eléctricas o en las instalaciones de producción de los fabricantes o los laboratorios de prueba.
El analizador portátil CTP-200P del CT es una solución toda junta para medir todos los parámetros sin la necesidad de cualquier equipo más otro (tal como una caja de la carga).
El peso del analizador portátil CTP-200P del CT es solamente 9kg (19,84 libras), que es fácil ser llevado por los ingenieros de prueba.
Características principales
●Capaz de probar la protección CTs, CTs de medición, clase CTs del TP y PTS inductivo
●Curva de la característica y del error de la excitación de la prueba basada en principio de medida de baja fricción
●Ratio de la medida, polaridad, error del ratio y error de la dislocación de la fase basado en método del voltaje
●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico
●Adopte 5,7 pulgadas de pantalla LCD para la exhibición
●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX
●Prueba local y prueba remota de la PC disponible
●Una exactitud más alta de la medida: el 0.05%
●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada
●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil
Datos técnicos
●Estándar de la prueba: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Medida máxima del voltaje de la rodilla: 40kV
●Gama de la salida:
voltaje: 0~180V (RMS)
actual: 0~12A (RMS), 36A (valor máximo)
●Exactitud de la medida del voltaje: el ±0.05%
●Medida del ratio del CT:
gama: 1~30000
exactitud: el ±0.05%
●Medida del ratio de la pinta:
gama: 1~10000
exactitud: el ±0.05%
●Medida de la fase:
exactitud: ±2min
resolución: 0.01min
●Medida de la resistencia del enrrollamiento secundario:
gama: 0~300Ω
exactitud: 0.1%±1mΩ
●Medida de la carga:
gama: 0~300VA
exactitud: 0.1%±0.1VA
●Capacidad de memoria: resultados de la prueba de los grupos >3000
●Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
●Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
●Diverso
| Peso |
9kg (19,84 libras) |
| Dimensiones (W x H x D, sin la manija) |
340×300×150m m (13.39x11.81x5.91 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto de comunicación |
El analizador portátil CTP-200P del CT es la herramienta potente para probar los transformadores corrientes y los transformadores del voltaje.
