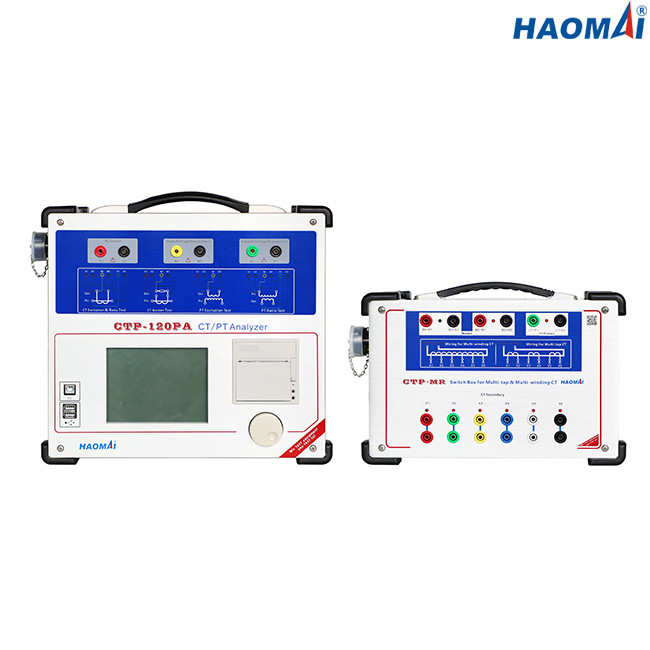

La prueba del transformador de instrumento de HAOMAI Multiratio fijó 0-180V RMS

Analizador del CT del Multi-ratio

Modelo: CTP-120PA

El analizador CTP-120PA del CT del Multi-ratio es sistema de prueba todo junto para la protección y CTs medidor según los estándares de IEEE y del IEC.

Permite todos los tipos de transformadores corrientes solos y del multi-ratio que se probarán en sitio en rejillas del sistema eléctrico. El fabricante de CTs, los transformadores o los SOLDADOS ENROLLADOS EN EL EJÉRCITO utilizan el analizador del CT en sus instalaciones de producción y laboratorios de la prueba o del desarrollo.

El analizador CTP-120PA del CT del Multi-ratio también es capaz de probar PTS (transformadores potenciales, transformadores del voltaje).

Características principales

●Capaz de probar la protección CTs, CTs de medición, clase CTs del TP y PTS inductivo

●Curva de la característica y del error de la excitación de la prueba basada en principio de medida de baja fricción

●Ratio de la medida, polaridad, error del ratio y error de la dislocación de la fase basado en método del voltaje

●Capaz de probar el multi-ratio CTs automáticamente sin la necesidad de telegrafiar de nuevo

●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico

●Adopte 5,7 pulgadas de pantalla LCD para la exhibición

●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX

●Prueba local y prueba remota de la PC disponible

●Una exactitud más alta de la medida: el 0.05%

●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada

●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil

Datos técnicos

●Estándar de la prueba: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Medida máxima del voltaje de la rodilla: 40kV

●Gama de la salida:

voltaje: 0~180V (RMS)

actual: 0~12A (RMS), 36A (valor máximo)

●Exactitud de la medida del voltaje: el ±0.05%

●Medida del ratio del CT:

gama: 1~30000

exactitud: el ±0.05%

●Medida del ratio de la pinta:

gama: 1~10000

exactitud: el ±0.05%

●Medida de la fase:

exactitud: ±2min

resolución: 0.01min

●Medida de la resistencia del enrrollamiento secundario:

gama: 0~300Ω

exactitud: 0.1%±1mΩ

●Medida de la carga:

gama: 0~300VA

exactitud: 0.1%±0.1VA

●Capacidad de memoria: resultados de la prueba de los grupos >3000

●Fuente de alimentación

●Condiciones ambientales

●Diverso

El analizador CTP-120PA del CT del Multi-ratio es una herramienta para pruebas potente para la protección CTs, CTs medidor y PTS inductivo.
