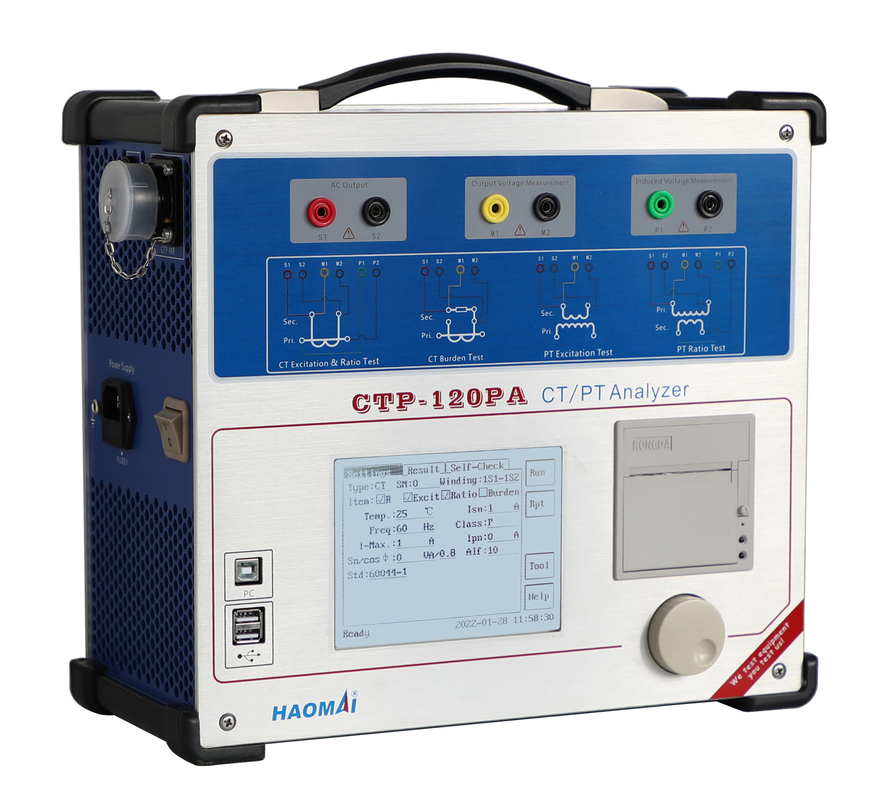

Analizador del transformador corriente de alta precisión
Modelo: CTP-120PA
El analizador CTP-120PA del transformador corriente de precisión portátil y alta permite el realizar de todas las pruebas previstas por estándares internacionales en CTs y VTs inductivo.

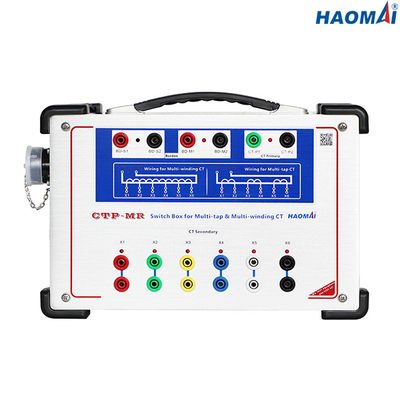

Para las pruebas del CT, el instrumento se puede conectar directamente hasta 6 golpecitos vía la caja de interruptor del Multi-golpecito. De esta manera la conexión al dispositivo bajo prueba ha ejecutado solamente una vez sin la necesidad de cualquier operación manual más otra.
El CTP-120PA se puede utilizar como unidad independiente o puede estar controlado por ordenador. Puede ser conectado con una PC vía el puerto de USB. En modo controlado por ordenador, los expedientes de la prueba se pueden leer en la memoria de CTP-120PA, o las pruebas del CT se pueden funcionar con de la PC. El CTP-120PA viene con el software de la PC del CTP. El software de la PC del CTP se puede utilizar para probar un transformador corriente o el transformador del voltaje directamente de una PC, genera automáticamente resultados de la prueba, leyó expedientes de la prueba de la memoria de CTP-120PA, y ahorra expedientes de la prueba en formato de la palabra.
El instrumento se contiene en una caja transportable, que se proporciona una cubierta y las manijas para la facilidad del transporte.
Características principales
●Capaz de probar la protección CTs, CTs de medición, clase CTs del TP y PTS inductivo
●Curva de la característica y del error de la excitación de la prueba basada en principio de medida de baja fricción
●Ratio de la medida, polaridad, error del ratio y error de la dislocación de la fase basado en método del voltaje
●Capaz de probar el multi-ratio CTs automáticamente sin la necesidad de telegrafiar de nuevo
●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico
●Adopte 5,7 pulgadas de pantalla LCD para la exhibición
●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX
●Prueba local y prueba remota de la PC disponible
●Una exactitud más alta de la medida: 0,05%
●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada
●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil
Datos técnicos
●Estándar de la prueba: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Medida máxima del voltaje de la rodilla: 40kV
●Gama de la salida:
voltaje: 0~180V (RMS)
actual: 0~12A (RMS), 36A (valor máximo)
●Exactitud de la medida del voltaje: el ±0.05%
●Medida del ratio del CT:
gama: 1~30000
exactitud: el ±0.05%
●Medida del ratio de la pinta:
gama: 1~10000
exactitud: el ±0.05%
●Medida de la fase:
exactitud: ±2min
resolución: 0.01min
●Medida de la resistencia del enrrollamiento secundario:
gama: 0~300Ω
exactitud: 0.1%±1mΩ
●Medida de la carga:
gama: 0~300VA
exactitud: 0.1%±0.1VA
●Capacidad de memoria: resultados de la prueba de los grupos >3000
●Fuente de alimentación
| Voltaje de entrada nominal |
modificado para requisitos particulares (AC220V/230V/120V±10%, 1 fase) |
| Frecuencia nominal |
50/60 herzios |
| Corriente clasificada |
10A en 230V/12A en 120V |
| Conexión |
zócalo estándar de la CA (IEC 60320) |
●Condiciones ambientales
| Temperatura de la operación |
0… °C +50 (°F) +32… +122 |
| Temperatura de almacenamiento |
-25… °C +70 (- °F) 13… +158 |
| Gama de humedad |
humedad relativa 5… 95%, sin condensación |
| Vibración |
IEC 60068-2-6 (20m/s2 en 10… 150 herzios) |
●Diverso
| Peso |
9kg (19,84 libras) |
| Dimensiones (W x H x D, sin la manija) |
340×300×150m m (13.39x11.81x5.91 adentro) |
| Puerto de la conexión |
2 USB2.0 puertos, 1 puerto de comunicación |
El analizador CTP-120PA del transformador corriente de precisión portátil y alta es una herramienta potente para realizar todas las pruebas de CTs y de VTs inductivo.
