La prueba del transformador de instrumento del CT pinta fijó la salida ligera 0-12A

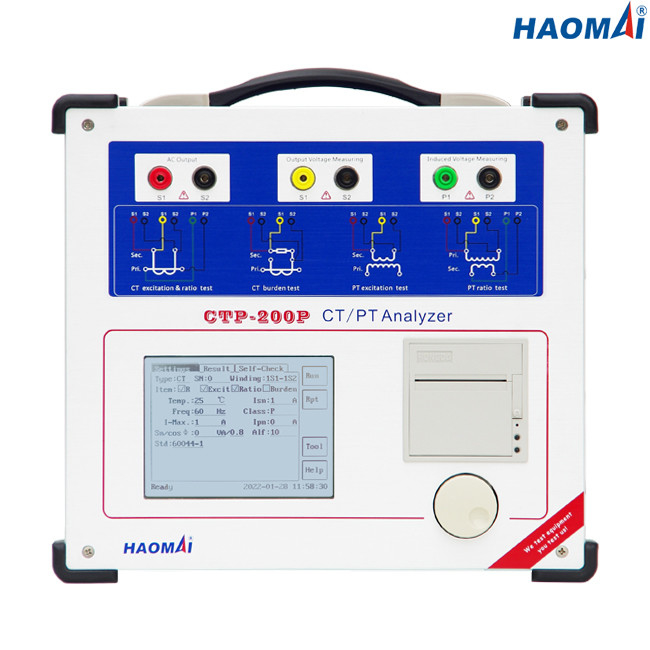

Probador universal del CT y de la pinta

Modelo: CTP-200P

El probador universal CTP-200P del CT y de la pinta es un instrumento portátil del campo ligero diseñado para probar el CT y la pinta instalados en un sistema para uso general. Puede ser utilizado para muchas pruebas rutinarias del taller, así como probando en práctica.

El probador universal CTP-200P del CT y de la pinta es capaz de probar CTs medidor, pero puede también probar la protección CTs para el error del ratio y de fase en la carga normal según los estándares IEC61869-2, IEC60044-1,60044-6 e IEEE/ANSI C57.13.

En modo de prueba local, el operador puede utilizar el ratón rotatorio multifuncional patentado en el panel de delante para incorporar la información sobre el artículo que se probará. Las exhibiciones de pantalla LCD legibles de 5,7 pulgadas de la luz del sol la información cerrada y los resultados de la prueba final.

Para la prueba completamente automática en una PC, cada unidad de CTP-200P viene con instalar la versión del software del CTP. El software del CTP se diseña para correr en una PC con el sistema operativo de Windows 10.

Características principales

●Capaz de probar la protección CTs, CTs de medición, PR/PX CTs, TPS/TPX/TPY/TPZ CTs y PTS inductivo

●Curva de la característica y del error de la excitación de la prueba basada en principio de medida de baja fricción

●Ratio de la medida, polaridad, error del ratio y error de la dislocación de la fase basado en método del voltaje

●Adopt patentó el ratón rotatorio multifuncional para substituir el telclado numérico

●Adopte 5,7 pulgadas de pantalla LCD para la exhibición

●Adopte DSP, el BRAZO y el sistema integrado de la operación de LINUX

●Prueba local y prueba remota de la PC disponible

●Una exactitud más alta de la medida: el 0.05%

●El máximo probó el voltaje del rodilla-punto del CT hasta 40kV

●Desmagnetización automática del CT

●Resultados de la prueba de la impresión directamente por la impresora térmica incorporada

●Pequeño y ligero (9kg/19,84 libras) para el transporte fácil

Datos técnicos

●Estándar de la prueba: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Medida máxima del voltaje de la rodilla: 40kV

●Gama de la salida:

voltaje: 0~180V (RMS)

actual: 0~12A (RMS), 36A (valor máximo)

●Exactitud de la medida del voltaje: el ±0.05%

●Medida del ratio del CT:

gama: 1~30000

exactitud: el ±0.05%

●Medida del ratio de la pinta:

gama: 1~10000

exactitud: el ±0.05%

●Medida de la fase:

exactitud: ±2min

resolución: 0.01min

●Medida de la resistencia del enrrollamiento secundario:

gama: 0~300Ω

exactitud: 0.1%±1mΩ

●Medida de la carga:

gama: 0~300VA

exactitud: 0.1%±0.1VA

●Capacidad de memoria: resultados de la prueba de los grupos >3000

●Fuente de alimentación

●Condiciones ambientales

●Diverso

El probador universal CTP-200P del CT y de la pinta es herramienta potente y confiable para que los ingenieros prueben los transformadores del transformador corriente y del voltaje en subestaciones.
